Aufbauanleitung
03 Isolierung

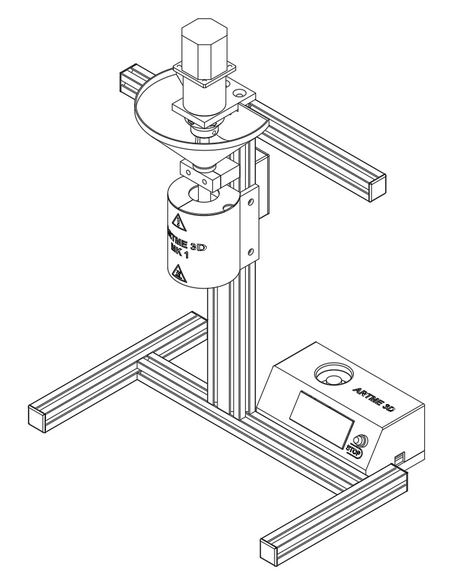

Original Desktop Filament Extruder MK1 by ARTME 3D
Version 01.02.2023
Nutzungslizenz:
Die Aufbauanleitung des Original-Desktop-Filament-Extruder MK1 von ARTME 3D ist ein Open-Source-Projekt, das unter einer CC BY-SA-Lizenz verwendet wird:
Sie dürfen:
- Alle Inhalte verwenden, verändern und weitergeben.
Unter der folgenden Bedingung:
- Nennen Sie meinen Namen: David Pfeifer von ARTME 3D
- Verlinken Sie mein Projekt: www.artme-3d.de
- Geben Sie an, was geändert wurde
- Veröffentlichen Sie die Verwendung unter der gleichen Lizenz
Mehr Details zur Lizens siehe https://creativecommons.org/licenses/by-sa/4.0/
Zusätzlich Benötigtes Werkzeug für diesen Aufbau-Abschnitt:
Staubschutzmaske
Zollstock
Übersicht Packstücke:
Packstück 0: gelieferter Karton
Packstück 1: Screws (SC) und Spare Parts (SP)
Packstück 2: Motors (MO)
Packstück 3: Custom Metal Parts (CM)
Packstück 4: Extruder Nozzle (EN)
Packstück 5: Electronics (EL)
Packstück 6: Tools (TO)
Packstück 7: Isolation (IN)
Die Isolierung schützt Sie vor Verbrennungen an den heißen Teilen. Die Isolierung senkt den Energieverbrauch des Extruders stark und sorgt für eine bessere Wärmeverteilung und eine bessere Extrusion. Daher wird es dringend empfohlen, die Isolierung wie im folgenden beschrieben anzubringen. Ohne die Isolierung kann es zu Verstopfungen in der Einzugszone kommen.
Vorsicht: Die Fasern der Steinwolle können die Haut reizen und jucken verursachen. Benutzen Sie Handschuhe oder Gummihandschuhe bei der Handhabung. Vermeiden Sie Staubentwicklung, indem Sie langsam arbeiten. Benutzen Sie eine Staubschutzmaske.
Schritt 1:
Aus Packstück 6 entnehmen: Innensechskantschlüssel 3mm (TO07)
Den vorbereiteten Verbinder in der rechten Nut des Aluprofils nach oben schieben und die Befestigungsschraube anziehen. Der Verbinder hat ca. 37 mm Abstand zur Oberkante des Motorhalters.
Schritt 2:
3D Druck: 1x Abdeckung (IN02), 1x Deckel links (IN03), 1x Deckel rechts (IN04)
Aus Packstück 1 entnehmen: 2x Hammermutter M4 (SC16), 2x Zylinderschraube M4x10 (SC05)
Aus Packstück 7 entnehmen: 1x Steinwolle 120x210x40mm (IN01)
Schritt 3:
Werkzeug aus Packstück 6: Innensechskantschlüssel Größe 3 (TO07)
Die Zylinderschrauben durch die Befestigungslöcher stecken und die Hammermuttern auf die Schrauben drehen.
Schritt 4:

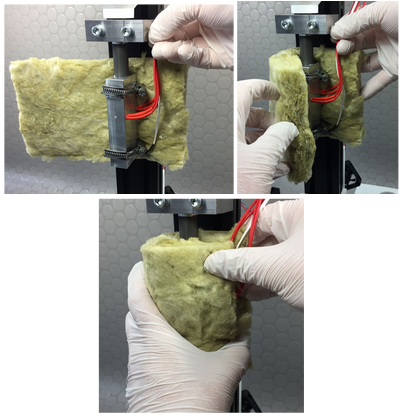

Die Steinwolle über die gesamte Fläche mehrfach mit der Hand platt drücken. Dadurch wird sie biegsamer.
Schritt 5:

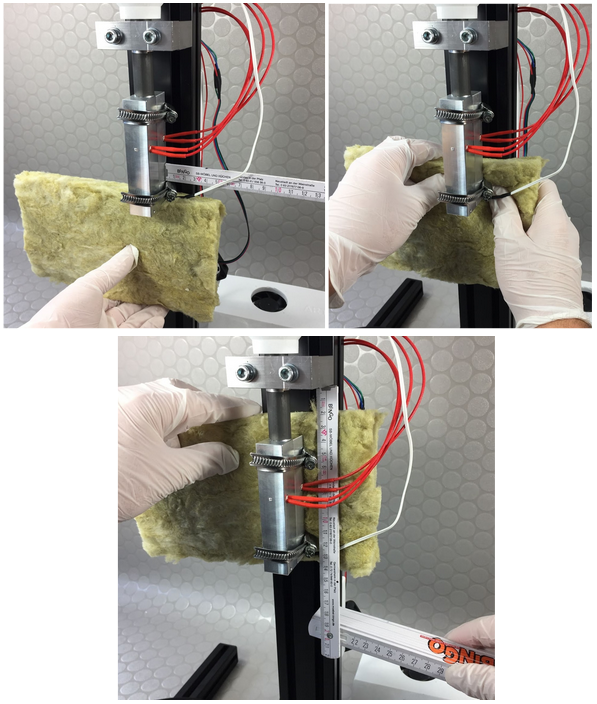

Steinwolle ausrichten, siehe Bild. Die Steinwolle steht auf der rechten Seite 50mm über. Messen Sie vom Heizelement aus. Dann die Steinwolle hinter das Heizelement klemmen und hoch schieben. Dazu die Wolle mit den Daumen zusammendrücken und schieben, sodass sie nicht an den Schlauchschellen hängen bleibt. Die richtige Höhe ist erreicht, wenn die Wolle 20mm Abstand zum Rohrhalter hat.
Schritt 6:
Die Abdeckung an dem Aluprofil ausrichten. Die Hammermuttern in die seitliche Nut des Profils einführen aber noch nicht festschrauben.
Schritt 7:
Steinwolle vorsichtig um das Heizelement biegen. Aufpassen, dass die Wolle nicht durchbricht. Die Leitungen dabei noch oben führen. Achten Sie darauf, dass die Leitungen nicht abgeknickt werden.
Schritt 8:

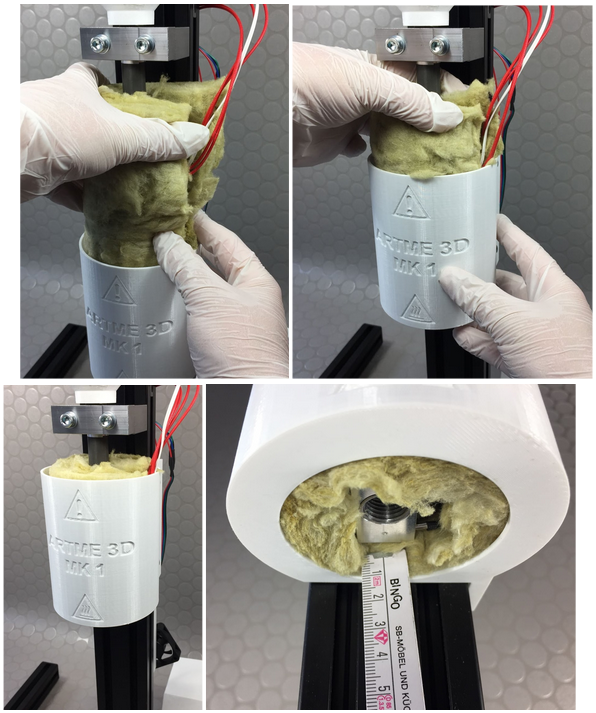

Die Abdeckung von unten über die Steinwolle schieben. Dabei mit einer Hand die Wolle zusammen halten und mit der anderen Hand die Abdeckung hoch schieben. Achten Sie auch darauf, dass die Hammermuttern in der seitlichen Nut des Aluprofils bleiben. Die richtige Höhe ist erreicht, wenn der untere Rand der Abdeckung ca. 8 mm von dem Heizelement entfernt ist, siehe Bild.
Schritt 9:

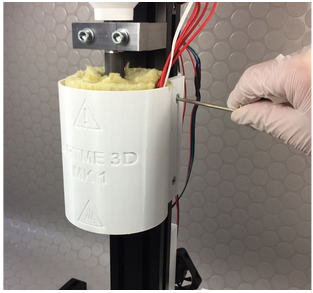

Die zylinderschrauben fest drehen. Darauf achten, dass sich die Hammermuttern in inneren der Nut verdrehen. Schrauben nicht zu fest anziehen, sonst kann das 3D Druckteil brechen.
Schritt 10:
Die überstehende Steinwolle mit den Fingern etwas zusammendrücken. Kontrollieren, dass die Leitungen sauber geführt sind und auf der rechten seite zwischen den beiden Enden der Steinwolle heraus kommen. Dann den linken und rechten Deckel aufsetzen. Der rechte Deckel hat eine Aussparung, um die Leitungen durchzuführen.
Schritt 11:

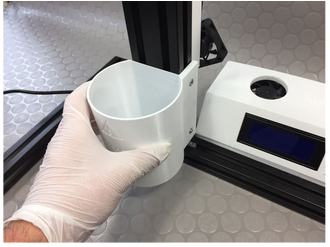

Auf der unteren Seite eventuell überstehende Steinwolle in die Abdeckung drücken, verteilen und zurechtschieben.
Geschafft:

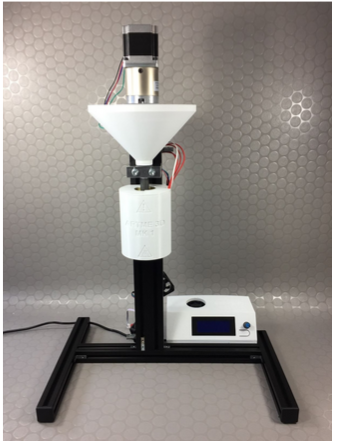

Fahren Sie nun mit Aufbauanleitung “04-Sensor Aufbau” fort.
