Aufbauanleitung
04 Sensor

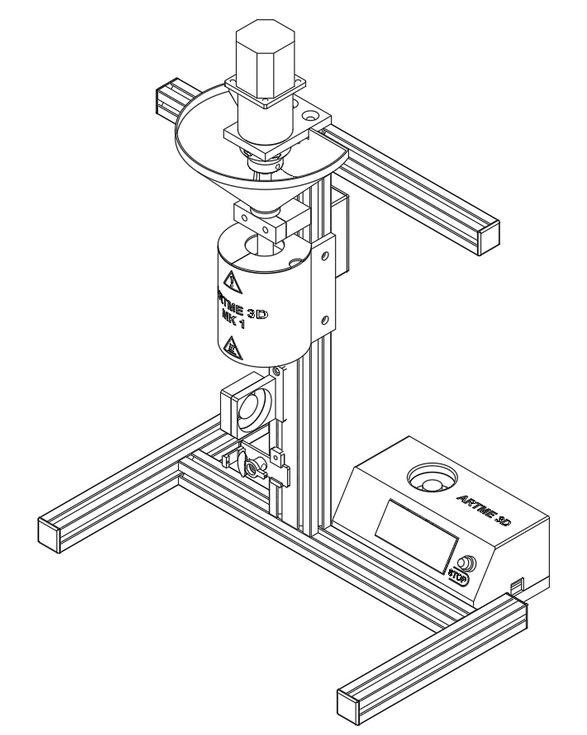

Original Desktop Filament Extruder MK1 by ARTME 3D
Version 01.02.2023
Nutzungslizenz:
Die Aufbauanleitung des Original-Desktop-Filament-Extruder MK1 von ARTME 3D ist ein Open-Source-Projekt, das unter einer CC BY-SA-Lizenz verwendet wird:
Sie dürfen:
- Alle Inhalte verwenden, verändern und weitergeben.
Unter der folgenden Bedingung:
- Nennen Sie meinen Namen: David Pfeifer von ARTME 3D
- Verlinken Sie mein Projekt: www.artme-3d.de
- Geben Sie an, was geändert wurde
- Veröffentlichen Sie die Verwendung unter der gleichen Lizenz
Mehr Details zur Lizens siehe https://creativecommons.org/licenses/by-sa/4.0/
Zusätzlich Benötigtes Werkzeug für diesen Aufbau-Abschnitt:
Spitzzange
Kombizange
ggf. Hammer/Schraubstock
Übersicht Packstücke:
Packstück 0: gelieferter Karton
Packstück 1: Screws (SC) und Spare Parts (SP)
Packstück 2: Motors (MO)
Packstück 3: Custom Metal Parts (CM)
Packstück 4: Extruder Nozzle (EN)
Packstück 5: Electronics (EL)
Packstück 6: Tools (TO)
Packstück 7: Isolation (IN)
Schritt 1:
3D Druck:
Sensor Halterung Teil 1 (SO01), Sensor Halterung Teil 2 (SO02), Sensor Körper (SO03), Sensorarm (SO04), Biegehilfe (SO06), Lüfterhalterung (EL20)
Aus Packstück 1 entnehmen: 3x Holzschraube 2,5×12 (SC01), 4x Holzschraube 3×25 (SC02), Zylinderschraube M4x10 (SP05), Kugellager 4x12x4 (SP07), Draht 0,6x210mm (SP06)
Aus Packstück 5 entnehmen: Sensor Blende (SO05)
Schritt 2:
Zuerst wird noch der Filament-Lüfter installiert. Dieser Aufbau-Schritt hat zwei Optionen. Da je nach Lieferbarkeit zwei verschiedene Lüfter in Ihrem Bausatz enthalten sein können.
Nehmen Sie den bereits angeschlossenen Lüfter von der Rückseite des Extruders zur Hand.
Siehe Bild. Haben Sie den Lüfter (60x60x10) auf dem linken Bild, folgen Sie bitte Aufbau-Schritt 3 und 4. Haben Sie den Lüfter auf dem rechten Bild (Radiallüfter) folgen Sie bitte Aufbau-Schritt 5 und 6.

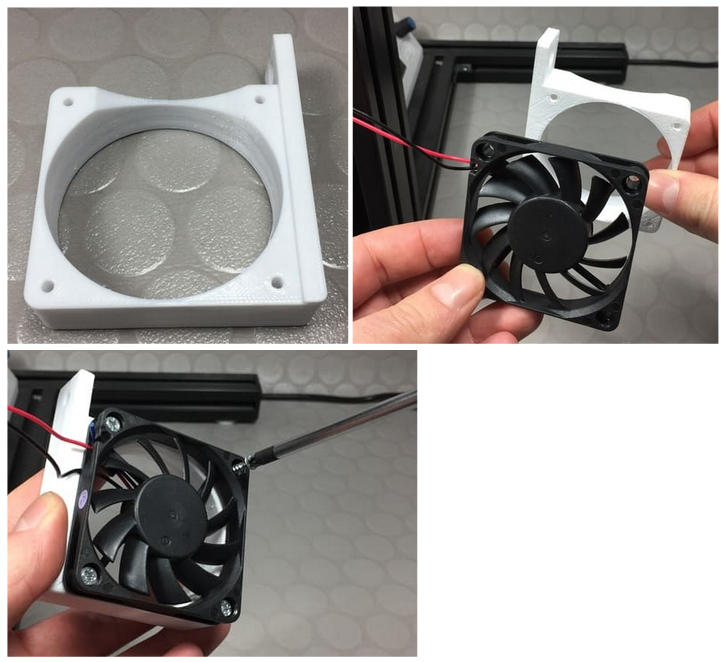

Schritt 3:
3D-Druck: Lüfterhalterung 60mm (EL 20.2)
Werkzeug: Kreuzschlitz-Schraubendreher PZ1
Die Lüfterhalterung zur Hand nehmen. Richten Sie den Lüfter und die Halterung zueinander aus, siehe Bild. Achten Sie auf die Position der Anschlussleitungen des Lüfters. Dann wird der Lüfter mit den vier Holzschrauben 3×25 (SC02) befestigt.

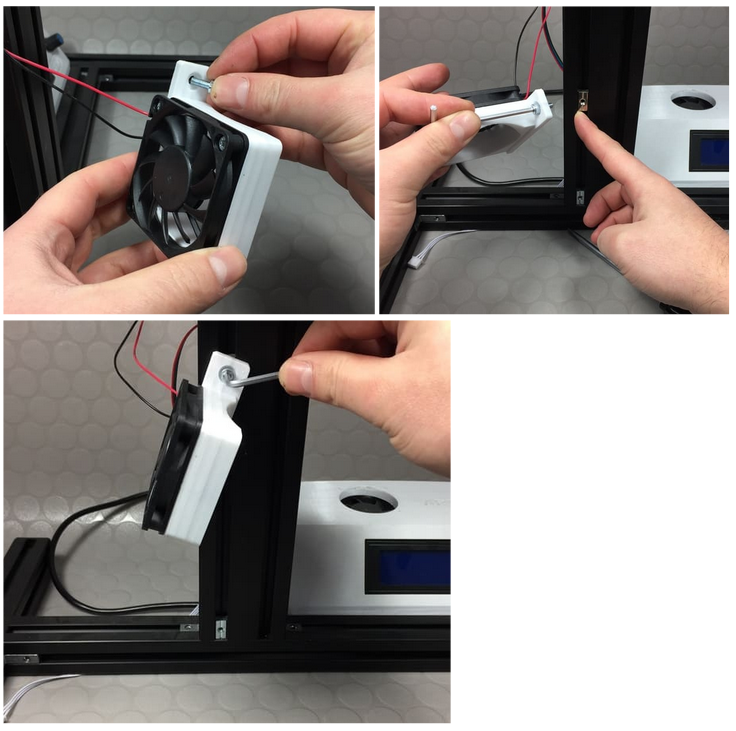

Schritt 4:
Werkzeug aus Packstück 6: Innensechskantschlüssel Größe 3 (TO07)
Die Zylinderschraube durch das dafür vorgesehene Loch im Lüfterhalter stecken und damit den Lüfterhalter an das Aluprofil schrauben. Die Nutensteine dafür sind schon in der Nut des Aluprofils vorbereitet. Schrauben Sie die Schraube in den oberen Nutenstein und schieben den Lüfterhalter etwas nach oben. Durch das Lösen und befestigen der Schraube kann der Lüfterhalter später in der Position verändert werden.

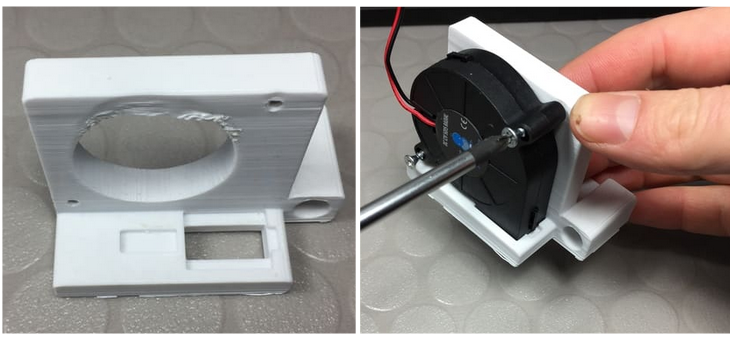

Schritt 5:
3D-Druck: Lüfterhalterung 60mm (EL 20.2)
Werkzeug: Kreuzschlitz-Schraubendreher PZ1
Die Lüfterhalterung zur Hand nehmen. Richten Sie den Lüfter und die Halterung zueinander aus, siehe Bild. Achten Sie auf die Position der Anschlussleitungen des Lüfters. Dann wird der Lüfter mit den zwei Holzschrauben 3×25 (SC02) befestigt.
Schritt 6:
Werkzeug aus Packstück 6: Innensechskantschlüssel Größe 3 (TO07)
Die Zylinderschraube durch das dafür vorgesehene Loch im Lüfterhalter stecken und damit den Lüfterhalter an das Aluprofil schrauben. Die Nutensteine dafür sind schon in der Nut des Aluprofils vorbereitet. Schrauben Sie die Schraube in den oberen Nutenstein und schieben den Lüfterhalter etwas nach oben. Durch lösen und befestigen der Schraube kann der Lüfterhalter später in der Position verändert werden.
Schritt 7:
Aus Packstück 6 entnehmen: Kreuzschlitz Schraubendreher PZ1 (TO09)
Den Sensor von der Anschlussleitung lösen und mit zwei Holzschrauben an dem Sensorhalter befestigen. Ausrichtung siehe Bild.

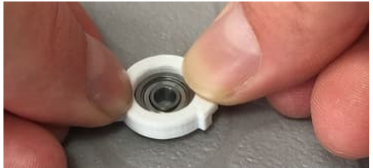

Schritt 8:
Werkzeug: ggf. Schraubstock
Das Kugellager in den Sensorarm drücken. Dazu kann etwas Kraft nötig sein. Loch ggf. Nachbearbeiten oder Lager mit einem Schraubstock einpressen. Wenn Sie diese Hilfsmittel nicht haben, können Sie zur Not leichte Hammerschläge anwenden. Aber Achtung: Unbedingt ein Holzstück (oder ähnliches) auf das Kugellager legen, bevor Sie den Hammer einsetzen. Das Kugellager nicht beschädigen! Das Kugellager muss bündig mit der Oberfläche des Sensorarms abschließen.

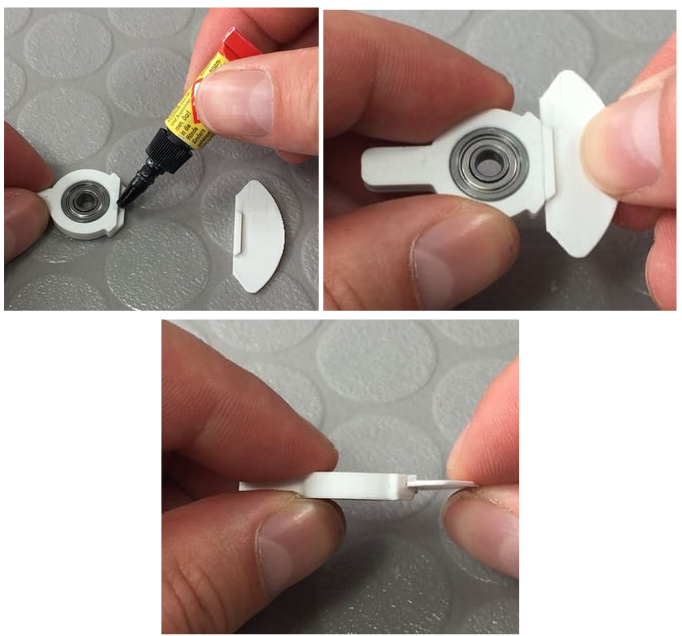

Schritt 9:
Aus Packstück 6 entnehmen: Sekundenkleber (TO14)
Achtung bei der Verwendung von Sekundenkleber: Klebt innerhalb von Sekunden Haut und
Augenlider zusammen. Reizt bei niedriger Luftfeuchtigkeit die Haut, die
Augen und Schleimhäute. Vermeiden Sie den Hautkontakt. Tragen Sie ggf. Schutzhandschuhe.
Ausrichtung der Blende vor der Montage. Wichtig: Die Blende und der Sensorarm müssen ausgerichtet sein, wie im Bild. Die Blende liegt flach auf. Der kleine Absatz zeigt nach oben. Der Sensorarm liegt flach auf, die kleine Aussparung zeigt nach oben. Dann wird die Blende in dieser Ausrichtung an den Sensorarm geklebt. Halten Sie die Teile in dieser Position, bis der Kleber fest ist. Die Blende darf sich beim Trocknen nicht verbiegen. (Siehe auch Bild nächste Seite)
Schritt 10:
Werkzeug: Kombizange, Spitzzange

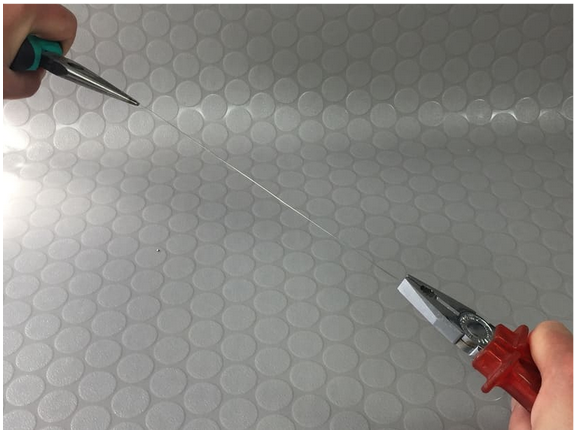

Den Draht gerade ziehen. Dazu klemmen Sie die Enden des Drahts zwischen zwei Zangen ein und ziehen fest daran. Dann sollte der Draht gerade sein. Alternativ kann ein Ende des Draht in einen Schraubstock eingespannt werden.

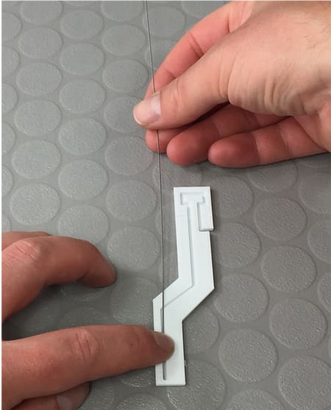

Schritt 11:
Der Draht wird in die Form in der Biegehilfe gelegt. Startpunkt siehe Bild.
Schritt 12:
Biegen Sie nun den Draht entlang der Form. Mit einer Spitzzange können Sie die Biegungen präziser ausführen. Endpunkt siehe Bild.

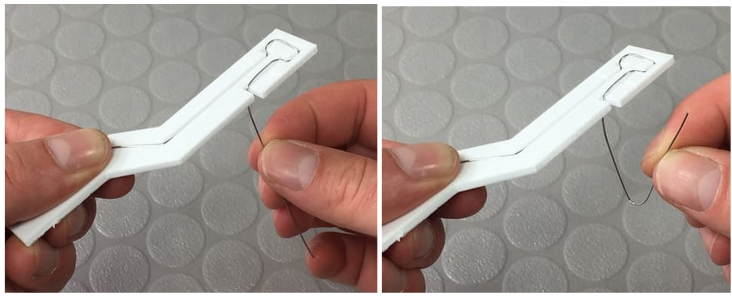

Schritt 13:
Die Form anheben und das Endstück im 90° Winkel nach unten biegen, dazu ist eine Aussparung in der Form. Biegen Sie dann das nach unten stehende Drahtstück in der Hälfte wieder nach oben, sodass eine V-Form entsteht. Siehe Bilder. Das dient dazu später bei Bedarf an diese Stelle ein kleines Gewicht zu hängen.

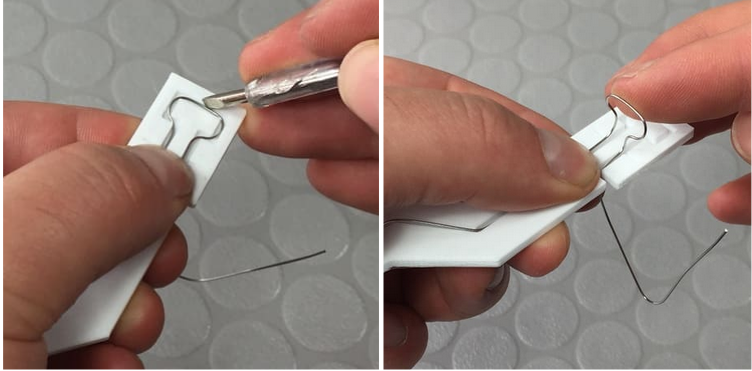

Schritt 14:
Die Öse an der Spitze wird im 90° Winkel nach oben gebogen, siehe Bild. Die Biegestelle ist in der Form markiert. Dort den Daumen ansetzen und die Öse nach oben biegen. Falls der Draht schwer aus der Form kommt, nehmen Sie z.B. einen Schraubendreher zur Hilfe.

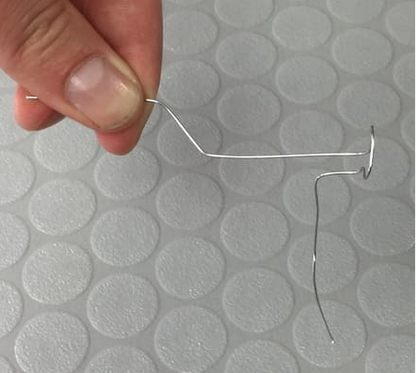

Schritt 15:
Den Draht aus der Form nehmen. So sollte der Draht nun aussehen:

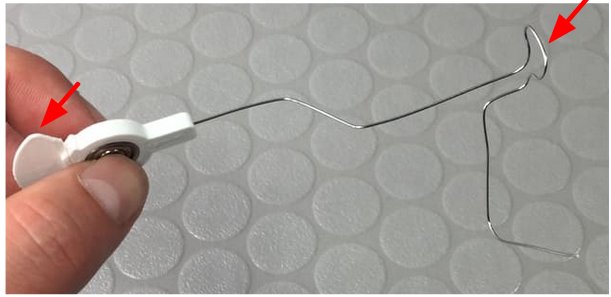

Schritt 16:
In den nachfolgenden Schritten wird der Draht mit dem Sensorarm verbunden. Bevor das getan wird, müssen wieder alle Teile richtig ausgerichtet werden. Der Sensorarm wird so ausgerichtet, dass das dünnere Ende Blende nach oben zeigt. Siehe Markierung im Bild. Der Draht wird so ausgerichtet, dass die Öse nach oben zeigt. Siehe Markierung im Bild. Wie die Verbindung hergestellt wird, folgt im nächsten Schritt.
Schritt 17:
Aus Packstück 6 entnehmen: Sekundenkleber (TO14)
Werkzeug: Spitzzange
Achtung bei der Verwendung von Sekundenkleber: Klebt innerhalb von Sekunden Haut und
Augenlider zusammen. Reizt bei niedriger Luftfeuchtigkeit die Haut, die
Augen und Schleimhäute. Vermeiden Sie den Hautkontakt. Tragen Sie ggf. Schutzhandschuhe.
Das Anfangsstück des Drahtes mit einer Spitzzange festhalten. Ungefähr 15mm Draht überstehen lassen. Dieses überstehende Stück Draht wird mit Sekundenkleber benetzt. Dann die beiden Teile zusammenstecken und einige Minuten trocknen lassen. Sollte die Bohrung durch 3D-Druck-Toleranzen zu klein sein, können Sie die Bohrung mit einem 1mm Bohrer aufbohren oder den Draht mit einem Feuerzeug erhitzen und in die Bohrung drücken. Achten Sie unbedingt auf die korrekte Ausrichtung der Teile, siehe Schritt zuvor.

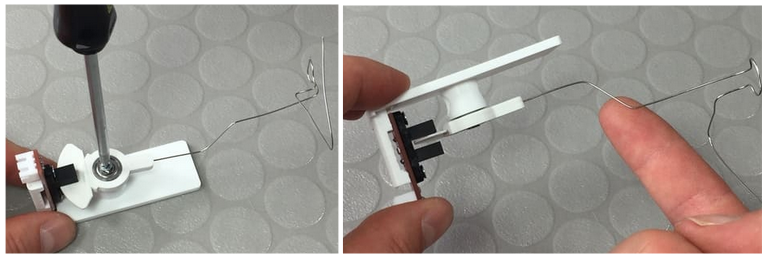

Schritt 18:
Aus Packstück 6 entnehmen: Kreuzschlitz Schraubendreher PZ1 (TO09)
Den Sensorarm mit der Holzschraube auf den Sensor Körper schrauben. Ausrichtung siehe Bild. Prüfen Sie dann, ob sich der Sensorarm frei bewegen lässt. Sollte die Blende am optischen Endschalter schleifen, Druckteile nachbearbeiten.

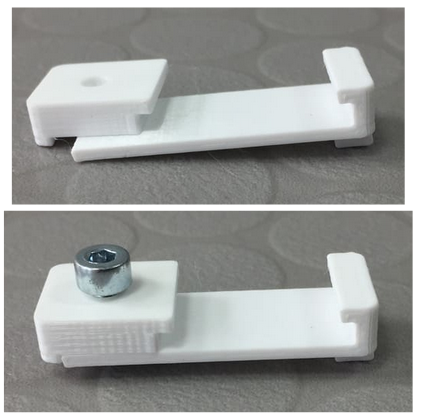

Schritt 19:
Sensorhalter Teil 1 und 2 ausrichten wie auf dem Bild. Dann wird die Zylinderschraube durch die dafür vorgesehene Bohrung gesteckt/gedreht.

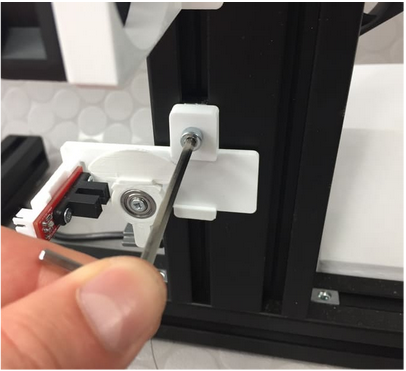

Schritt 20:

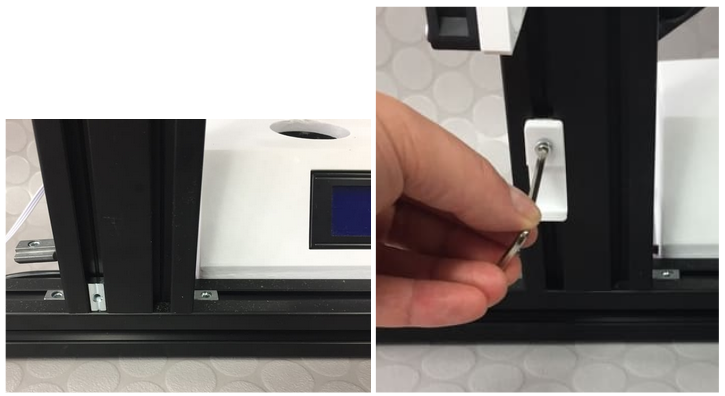

Die Zylinderschraube des Sensorhalters wird dann in den vorbereiteten Nutenstein am Aluprofil gedreht. Dazu Nutenstein ggf. etwas anheben. Ausrichtung siehe Bild.
Schritt 21:
Den Sensor Körper von der linken Seite in den Sensorhalter schieben. Dazu muss die Zylinderschraube eventuell noch einmal gelöst werden. Durch lösen und festschrauben der Zylinderschraube kann man die Position des Sensors später verändern.

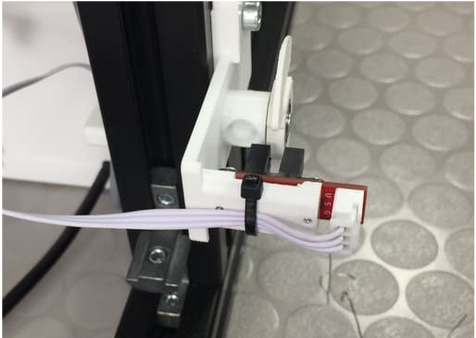

Schritt 22:
Aus Packstück 1 entnehmen: 1x Kabelbinder (SP11)
Anschlussleitung wieder an den Sensor anschließen und gegen Zugbelastung sichern, dazu einen Kabelbinder in den Schlitz zwischen optischen Endschalter und Sensor Körper schieben und befestigen.

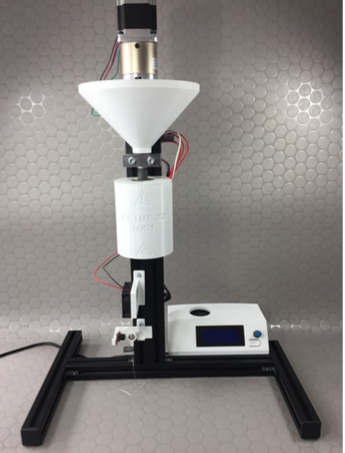

Geschafft:
Fahren Sie nun mit Aufbauanleitung “05-Spulenantrieb Aufbau” fort.
