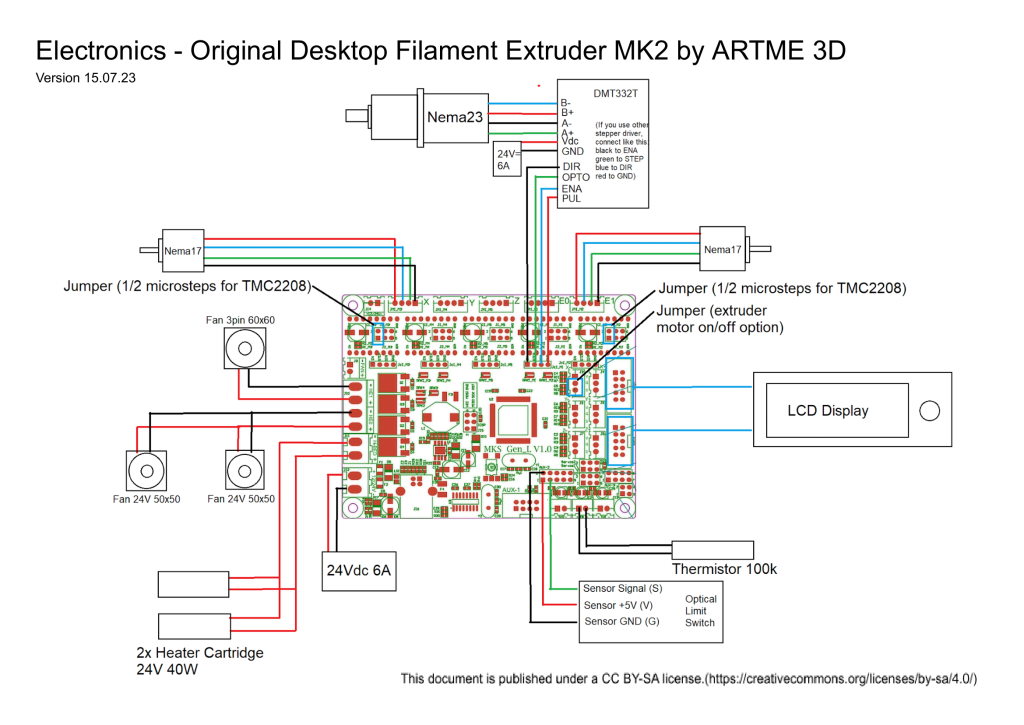

07-Elektronik-Schema
Original Desktop Filament Extruder MK2 by ARTME 3D®
Nutzungslizenz:
Das Elektronik-Schema des„Original-Desktop-Filament-Extruder MK2 von ARTME 3D®“ wird unter einer CC BY-SA-Lizenz verwendet. Hier finden Sie die Details zur Nutzung.
Wenn Sie den Extruder nachbauen und einen anderen Schrittmotortreiber verwenden, weicht die Verdrahtung ab. Hier sehen Sie den Anschluss anhand eines Beispiel mit deim TB6600 Schrittmotortreiber:
