- Schritt
Aus Packstück 2 entnehmen:
Beutel 1: 3x Holzschraube 3×25
Beutel 2: 1x Zylinderschraube M4x10
Aus Packstück 3 entnehmen:
Beutel 13: 1x Kabelbinder
Aus Packstück 7 entnehmen: 1x Radial-Lüfter
3D Drucker Teile: EL-I, EL-J
- Schritt
Werkzeug: Schere, Feuerzeug
Ein Stück vom Gewebeschlauch (mit 6 mm breite) mit einer Länge von 180 mm abschneiden. Die offenen Litzen des Geflechtschlauchs an beiden Enden mit dem Feuerzeug verschmelzen. Achtung: Die Flamme nur sehr kurz an die Litzen halten, sonst können giftige Dämpfe entstehen oder sich der Kunststoff entzünden. Dämpfe auf keinen Fall einatmen, Feuer sofort auspusten.
- Schritt
Geflechtschlauch über die Anschlussleitung ziehen.
- Schritt

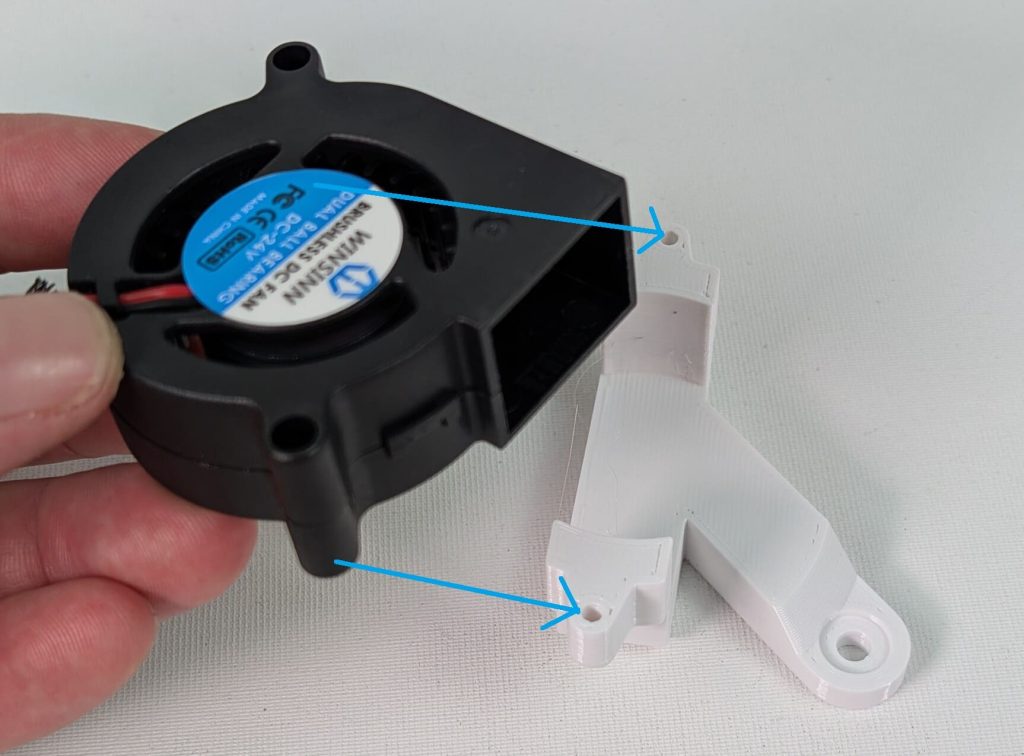

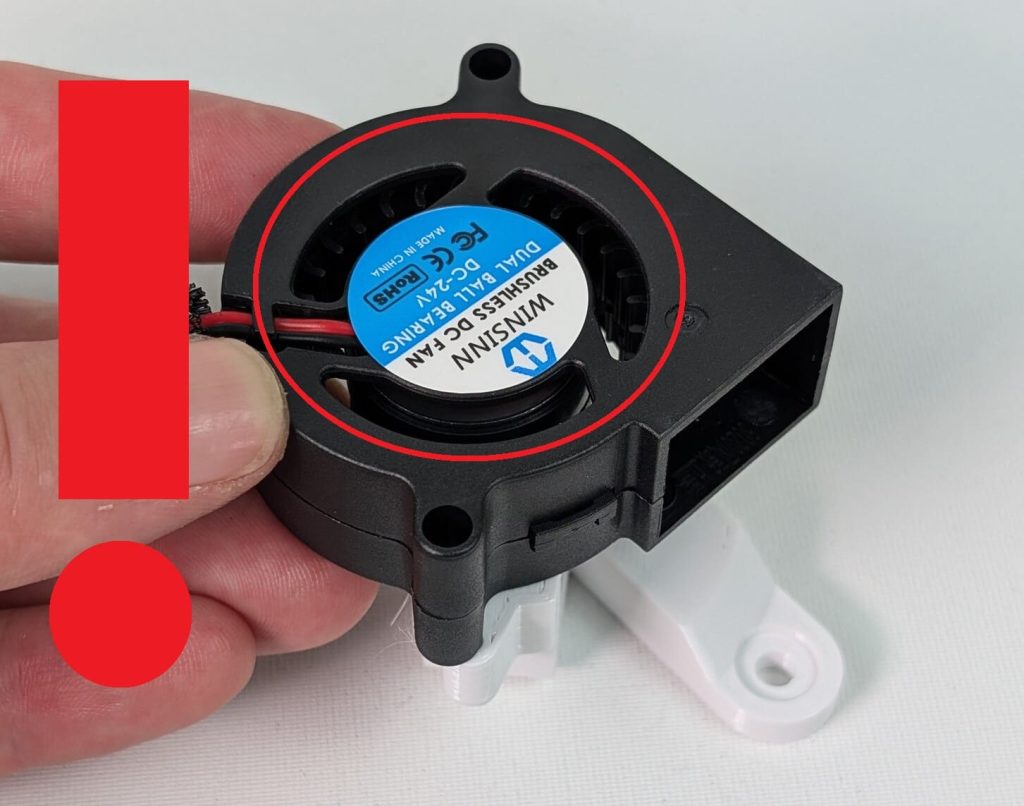

Teile ausrichten wie abgebildet. Der Aufkleber am Lüfter muss nach oben zeigen.
- Schritt

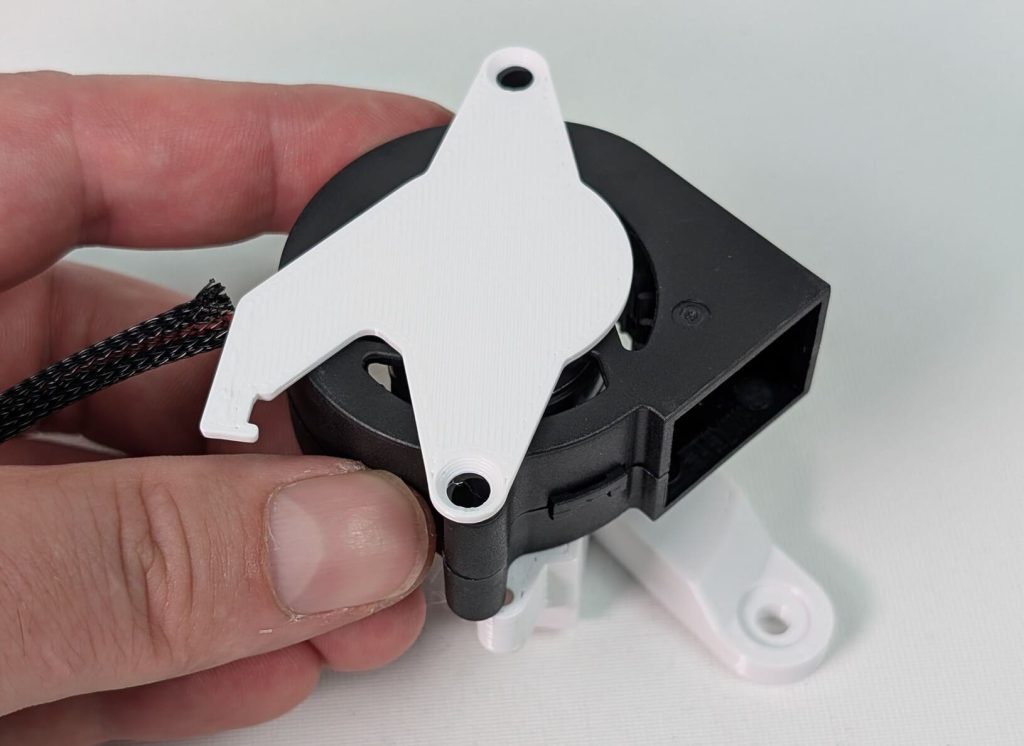

Bauteil EL-J positionieren wie abgebildet. Zwei Holzschrauben 3×25 in die Löcher führen und festschrauben. Den Geflechtschlauch mit dem Kabelbinder sichern und dann den überstehenden Rest abschneiden, siehe Bilder.
- Schritt

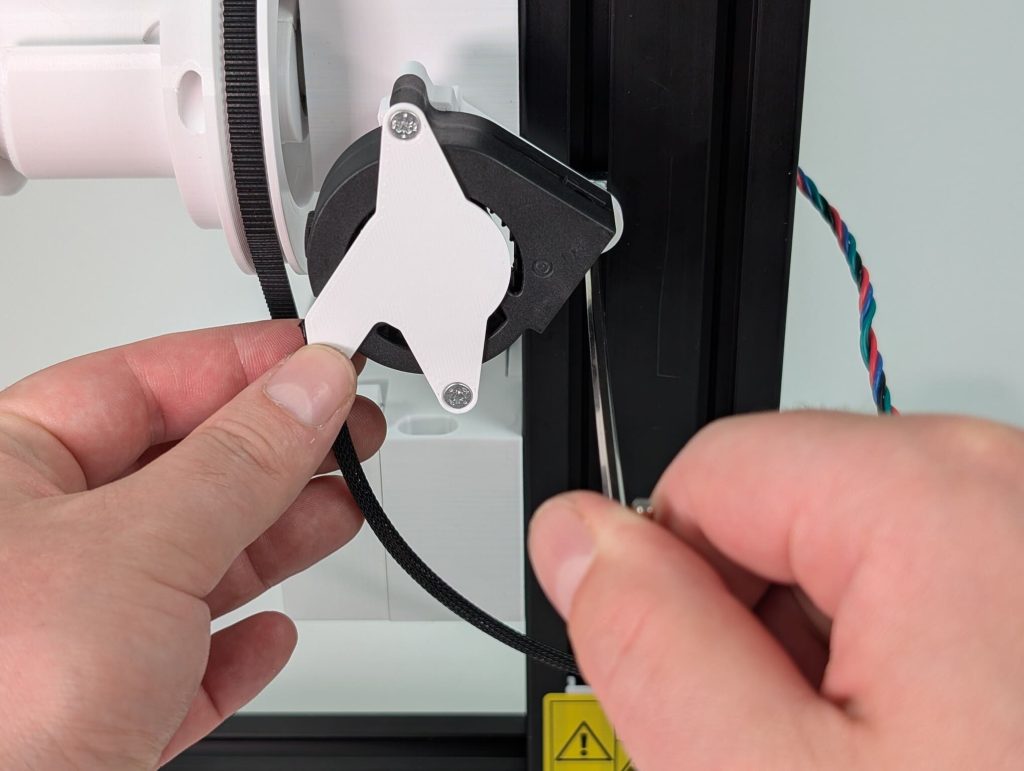

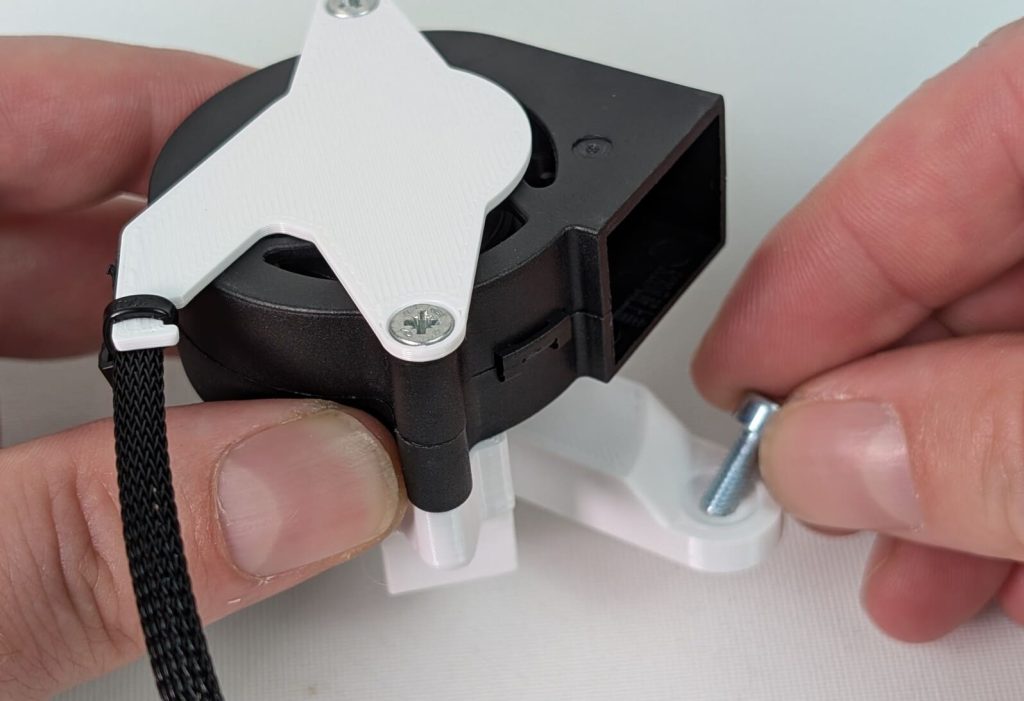

Eine Zylinderschraube M4x10 in die dargestellte Bohrung schieben und den Lüfter in den vorbereiteten Nutenstein einschrauben. Dann hoch schieben und befestigen.
- Fertig!
Fahren Sie nun mit Kapitel 12 fort.
