05-Aufbau Spulenantrieb

Original Desktop Filament Extruder MK3

  1. Schritt

Aus Packstück 1 entnehmen: 6x Holzschraube 2,5×12 (SC-01), 1x Holzschraube 3×25 (SC-02), 6x Zylinderschraube M3x6 (SC-04), 5x Zylinderschraube M4x10 (SC05), 2x Hammermutter M4 (SC-16)

Aus Packstück 2 entnehmen: 4x Kugellager 4x13x5 (SP-09), 1x Zahnriemen (SP-03), 1x Riemenrad (SP-14), 1x Geflechtschlauch (SP-20)

Aus Packstück 6 entnehmen: Innensechskantschlüssel 1,5 (TO-03)

3D Drucker Teile:
SD-A, SD-B, SD-C, SD-D, FR-D

  1.  Schritt

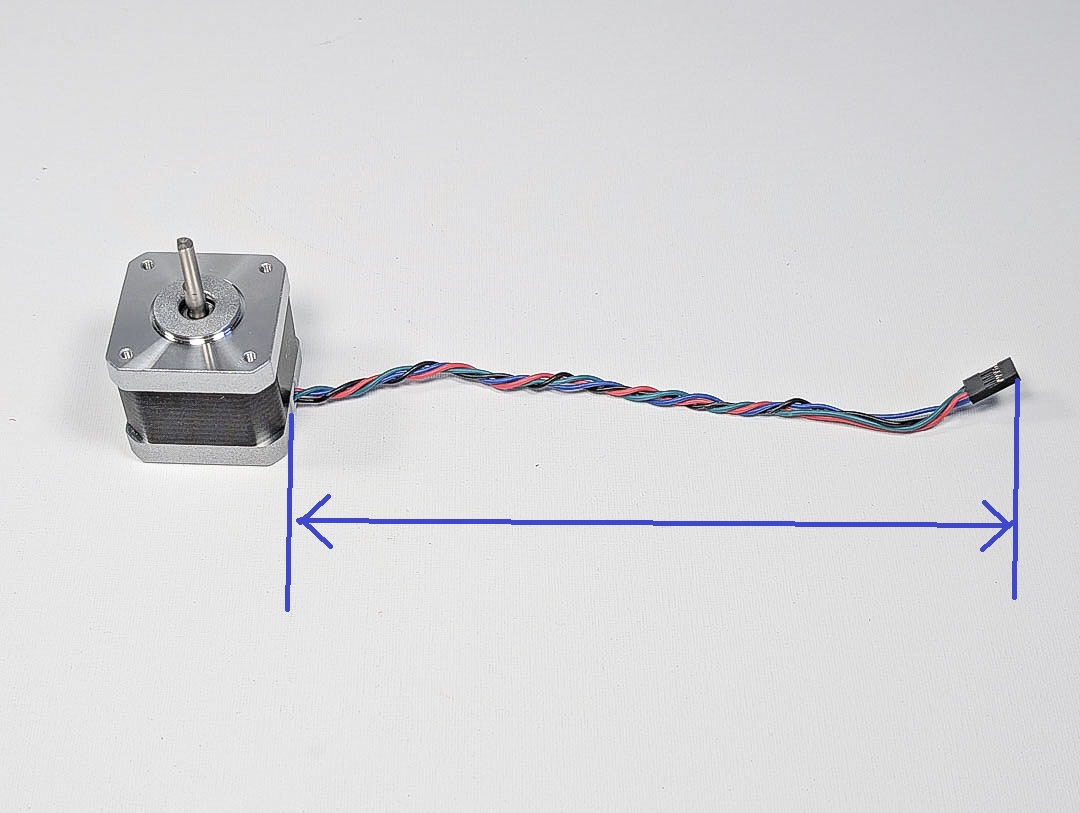

Aus Packstück 4 entnehmen: Schrittmotor Nema 17 mit 210 mm langer Anschlussleitung (MO-03)

  1.  Schritt

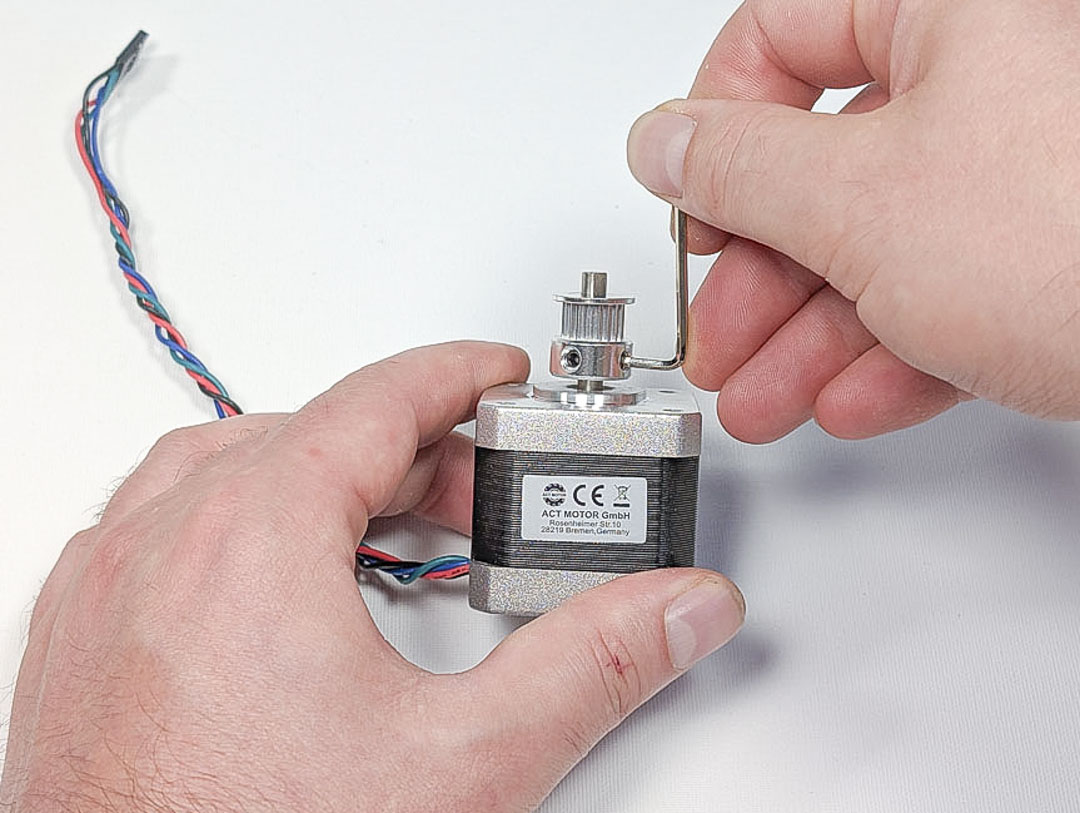

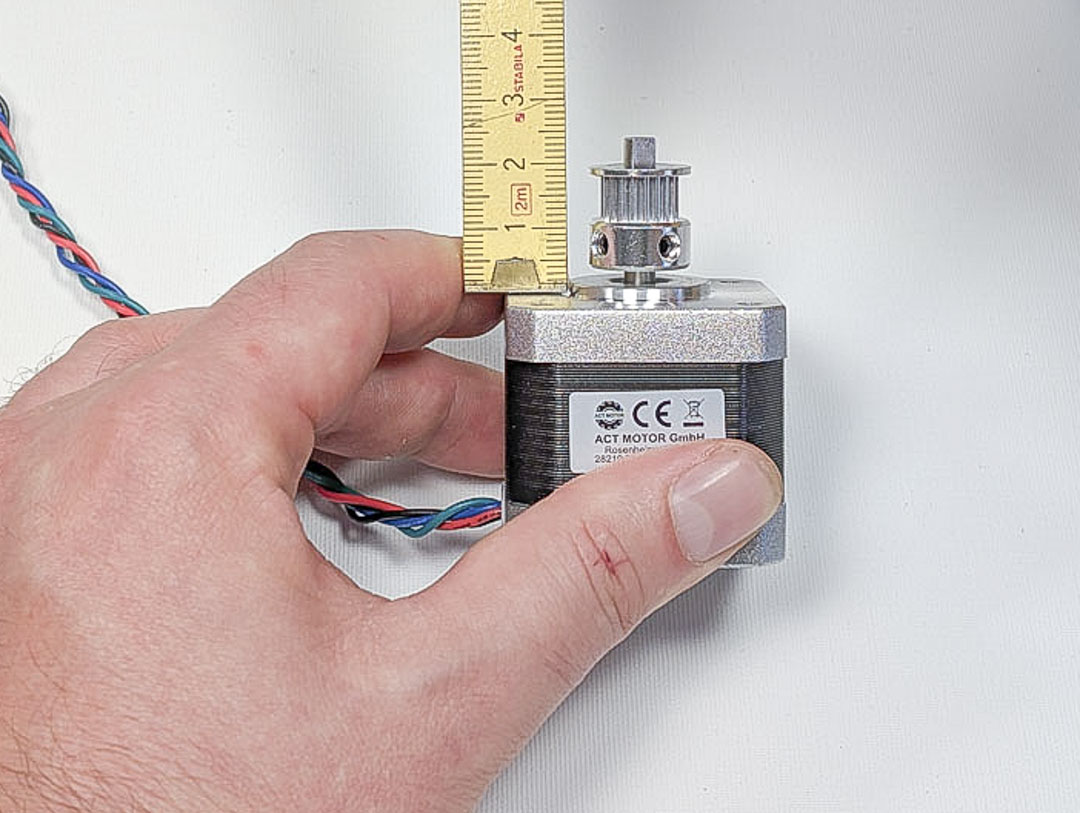

Das Riemenrad auf die Welle des Schrittmotors schieben. Der Abstand von der Montagefläche des Motors bis zur Spitze des Riemenrades muss 20mm betragen. Dann die zwei Madenschrauben im Riemenrad anziehen.

  1.  Schritt

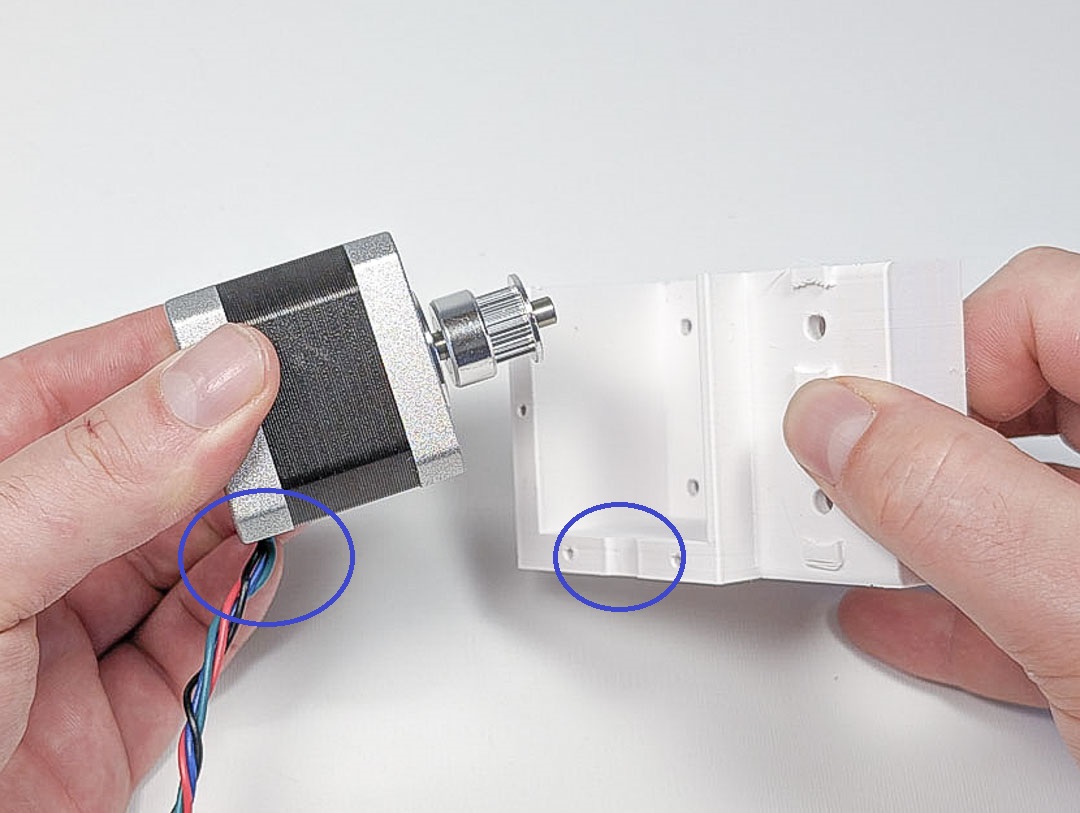

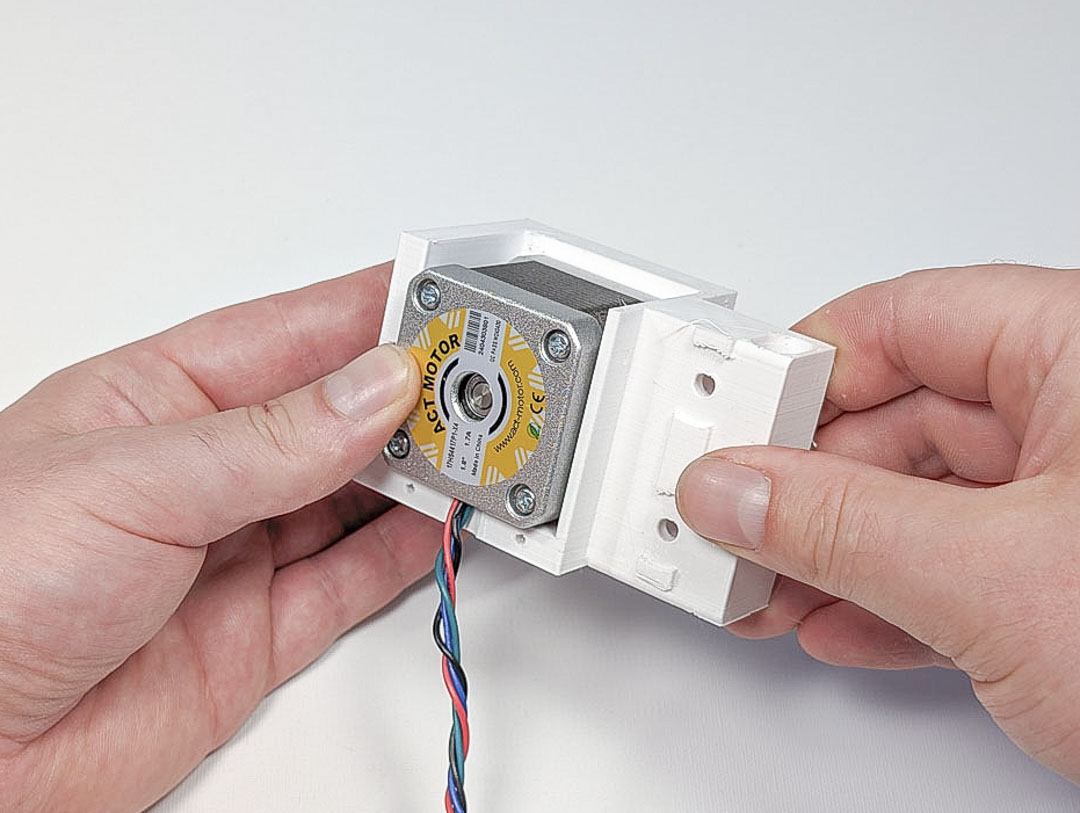

Motor und Teil SD-A positionieren wie abgebildet. Dann den Motor in das Teil einsetzen.

  1.  Schritt

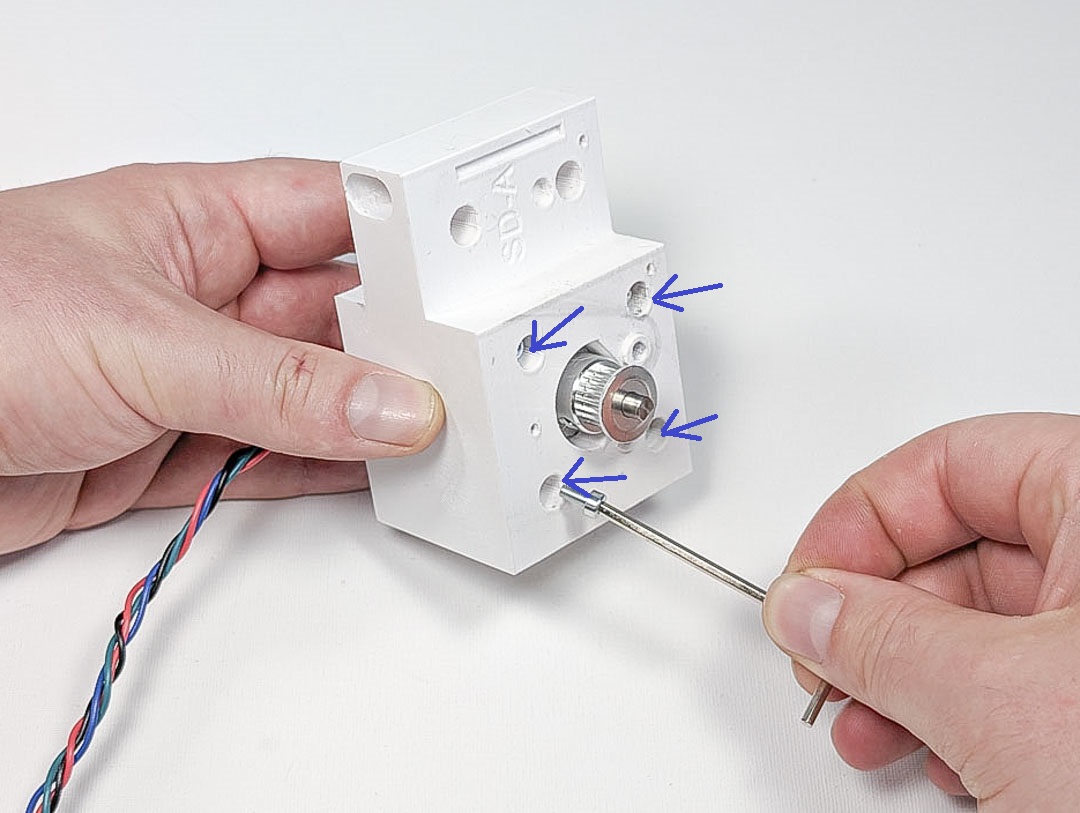

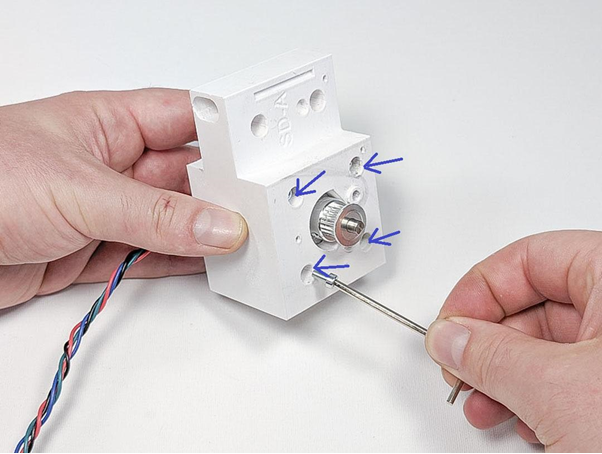

Den Motor mit vier Zylinderschrauben M3x6 befestigen.

  1.  Schritt

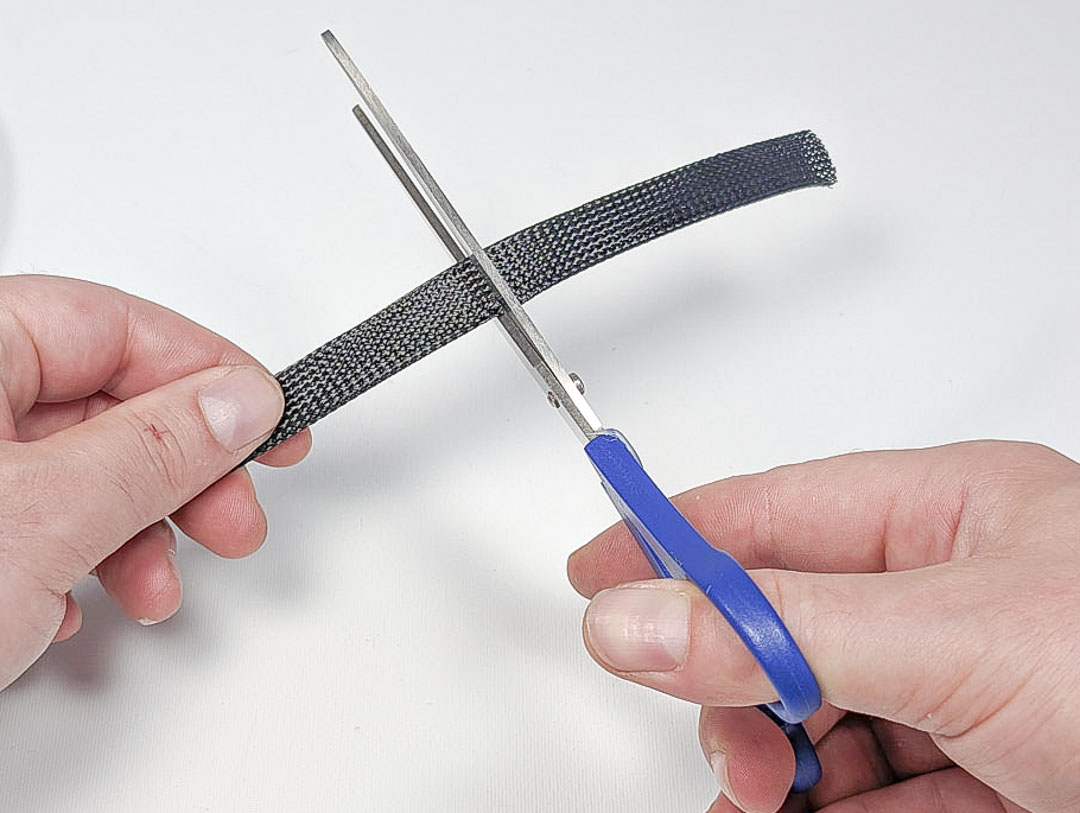

Den Geflechtschlauch auf 90mm ablängen.

  1.  Schritt

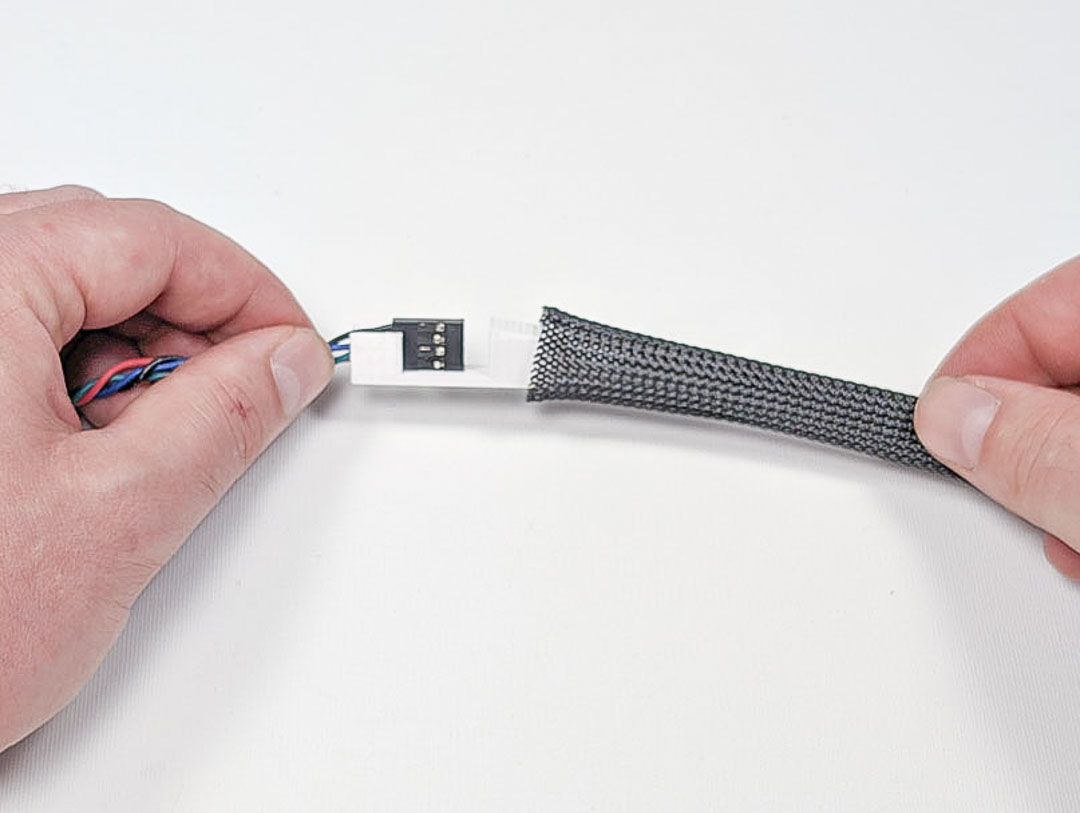

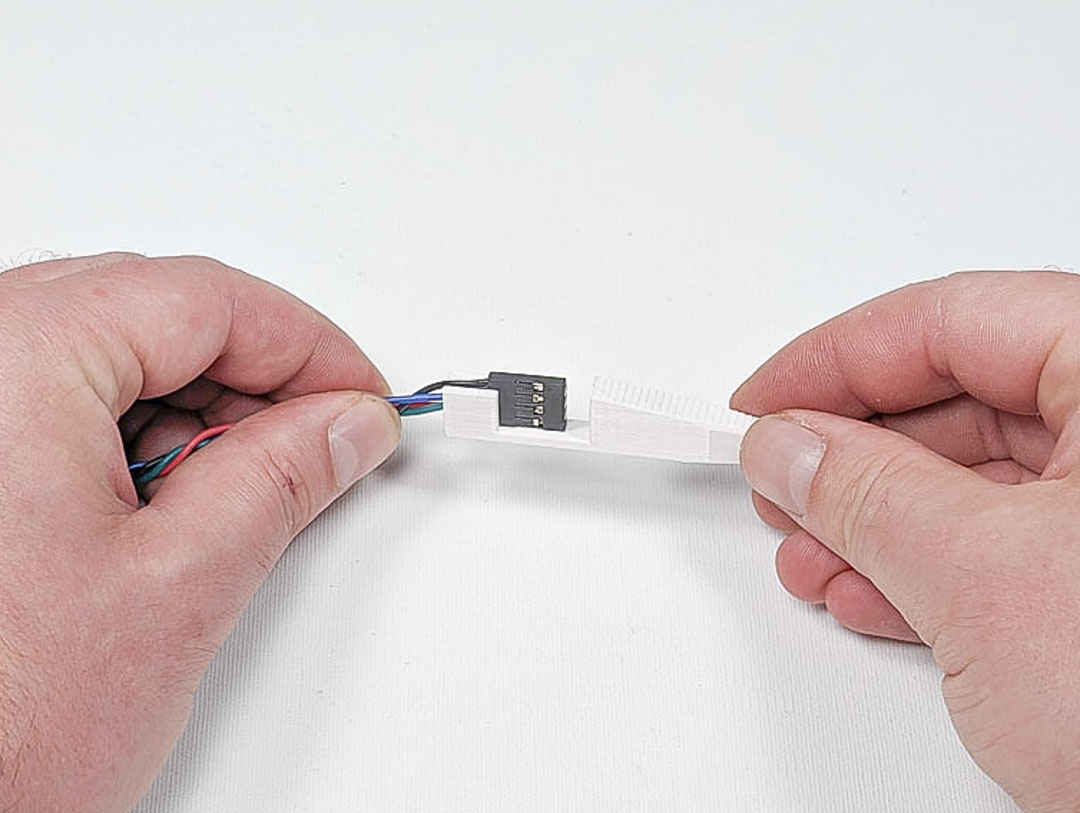

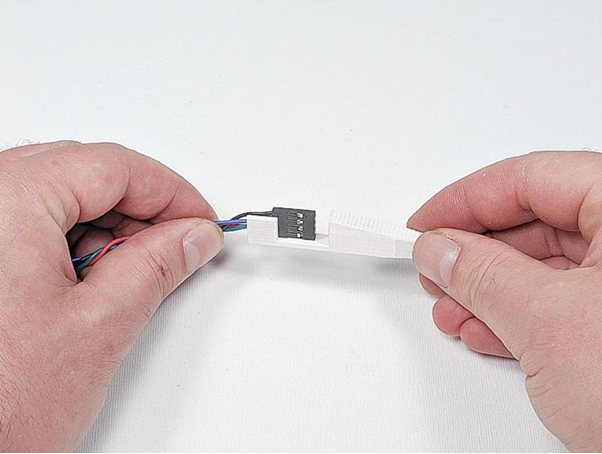

Um den Stecker der Anschlussleitung durch den Geflechtschlauch zu ziehen können Sie wieder Teil EL-M verwenden.

  1.  Schritt

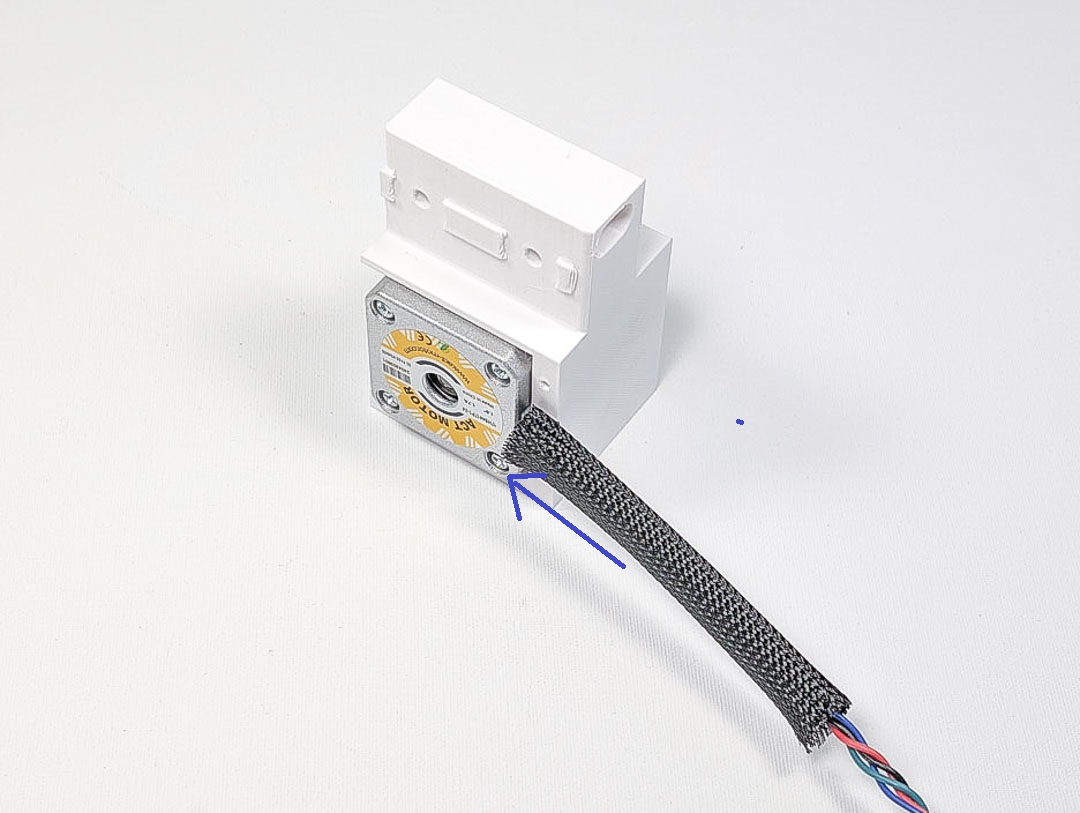

Den Geflechtschlauch bis zum Motor schieben.

  1.  Schritt

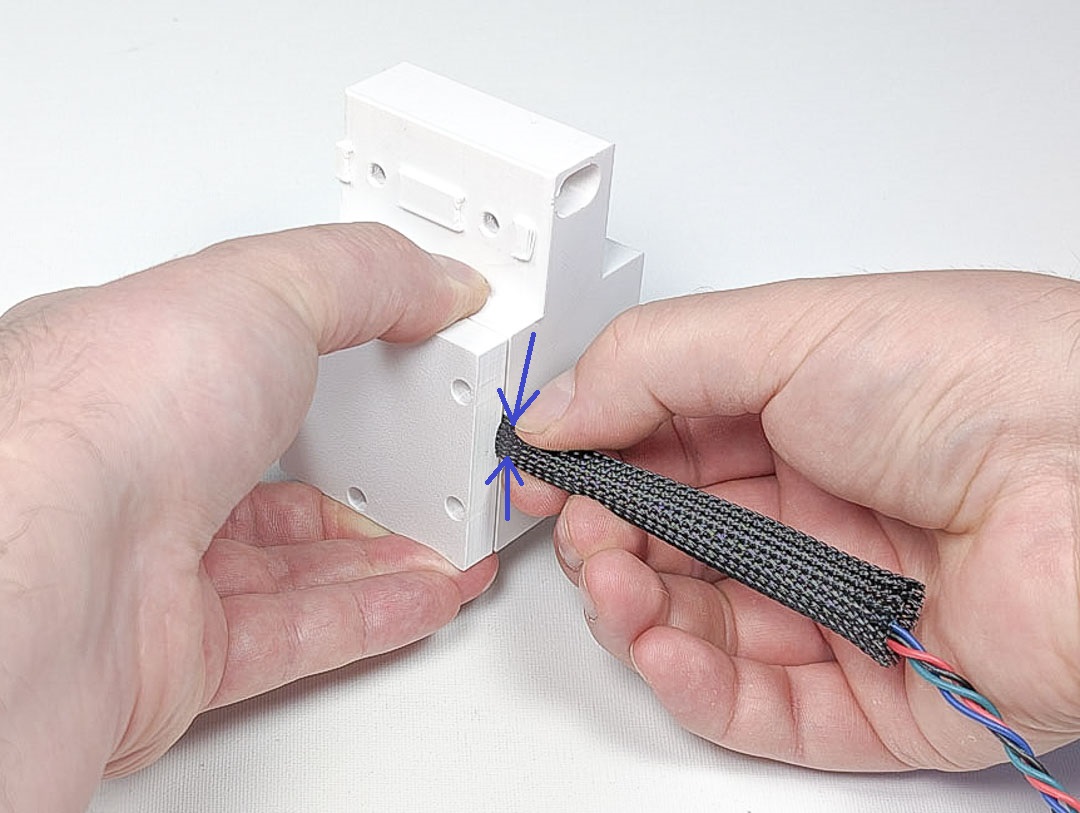

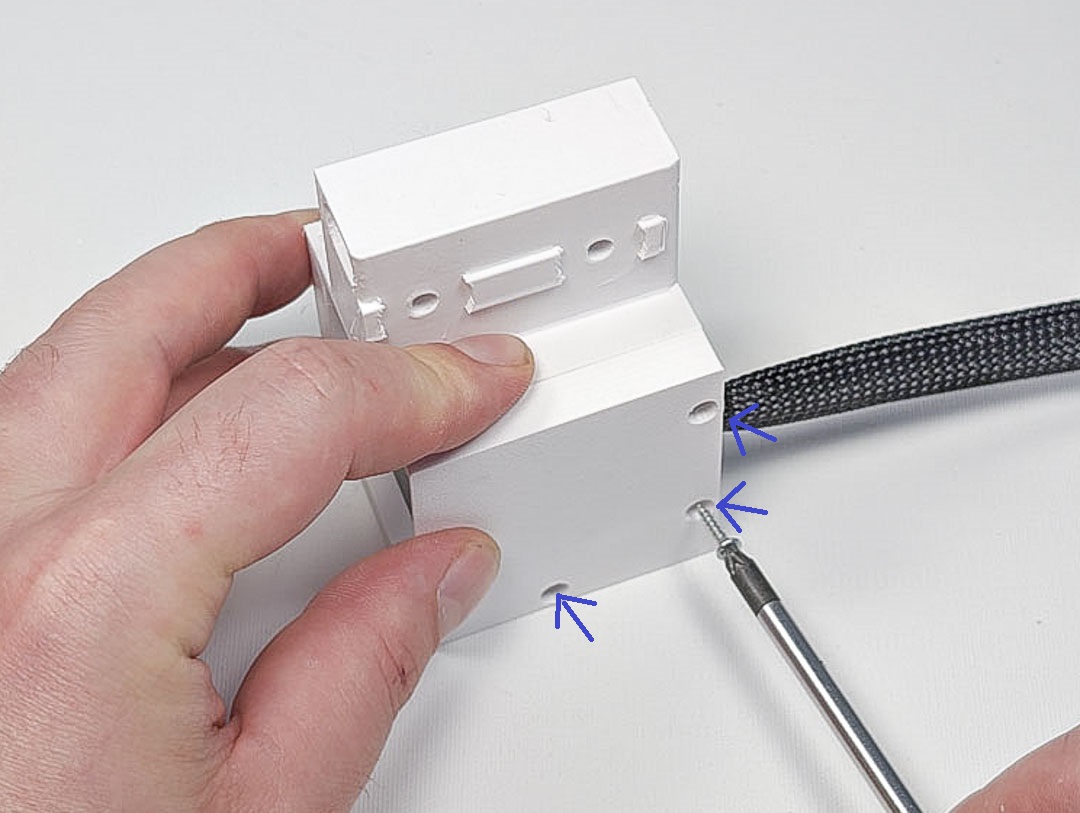

Geflechtschlauch zusammendrücken und Teil SD-D mit drei Holzschrauben 2,5×12 befestigen. Ausrichtung siehe Bild.

  1. Schritt

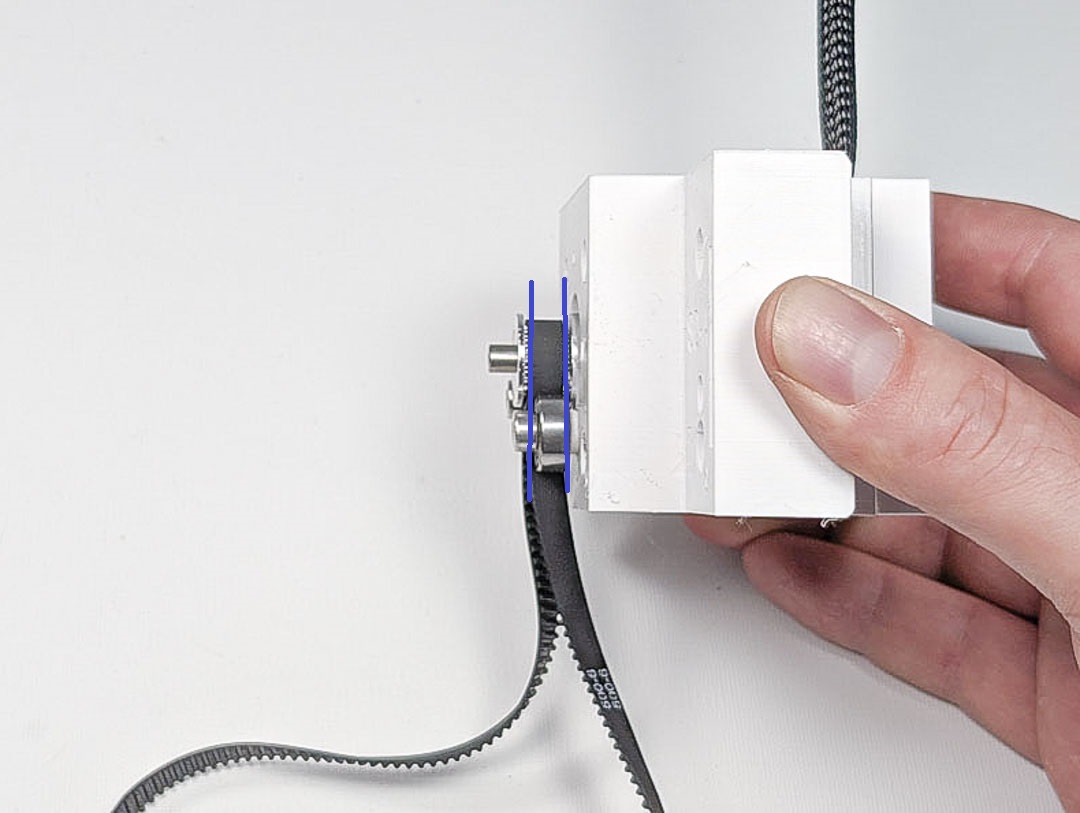

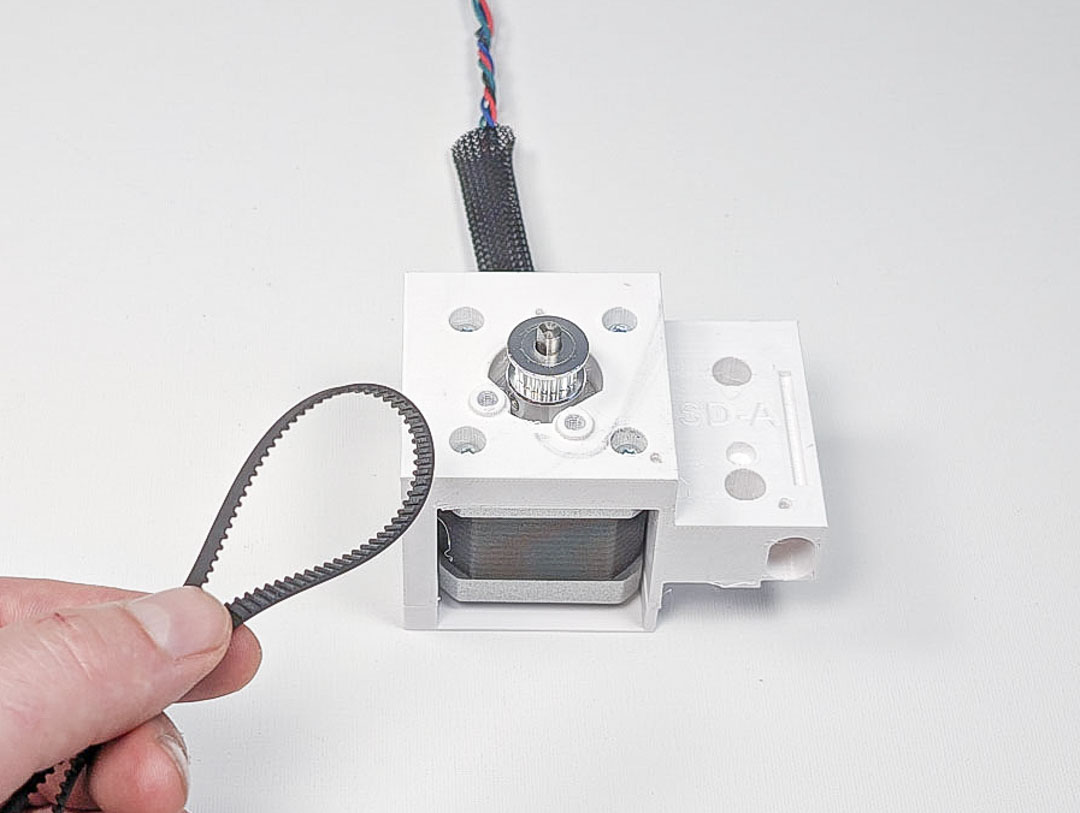

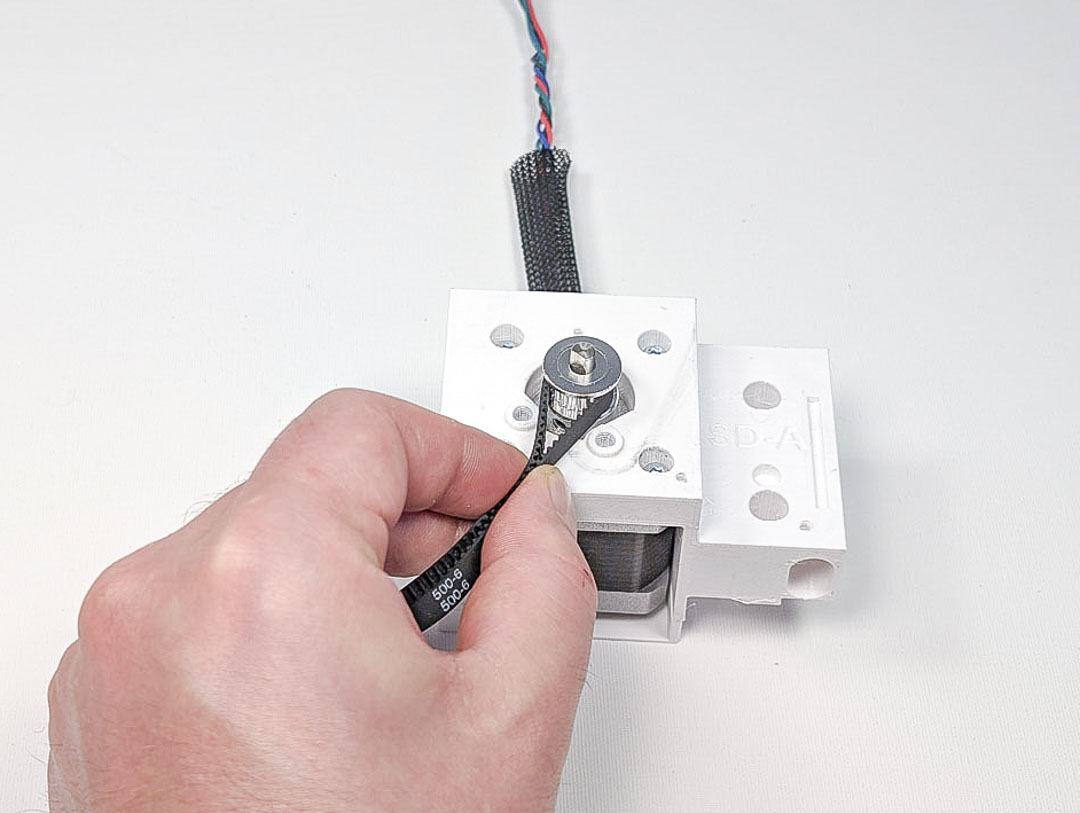

Den Zahnriemen um die Riemenscheibe des Motors legen. Ausrichtung siehe Bild.

  1. Schritt

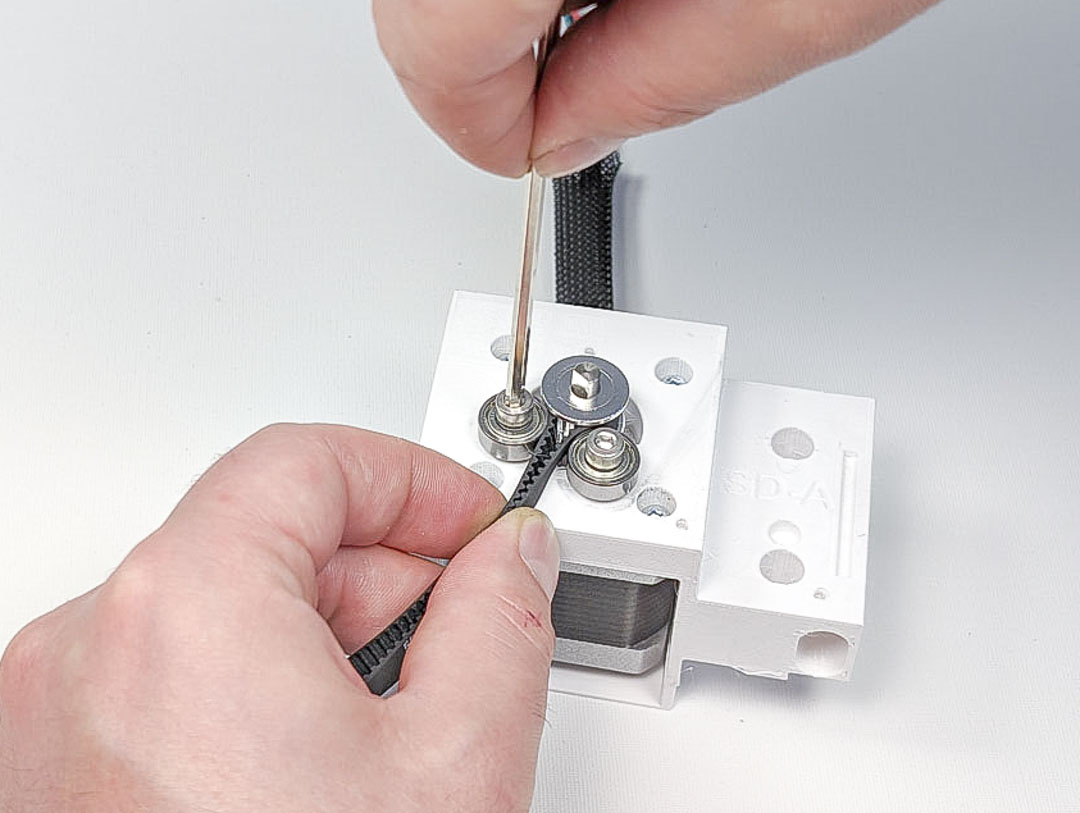

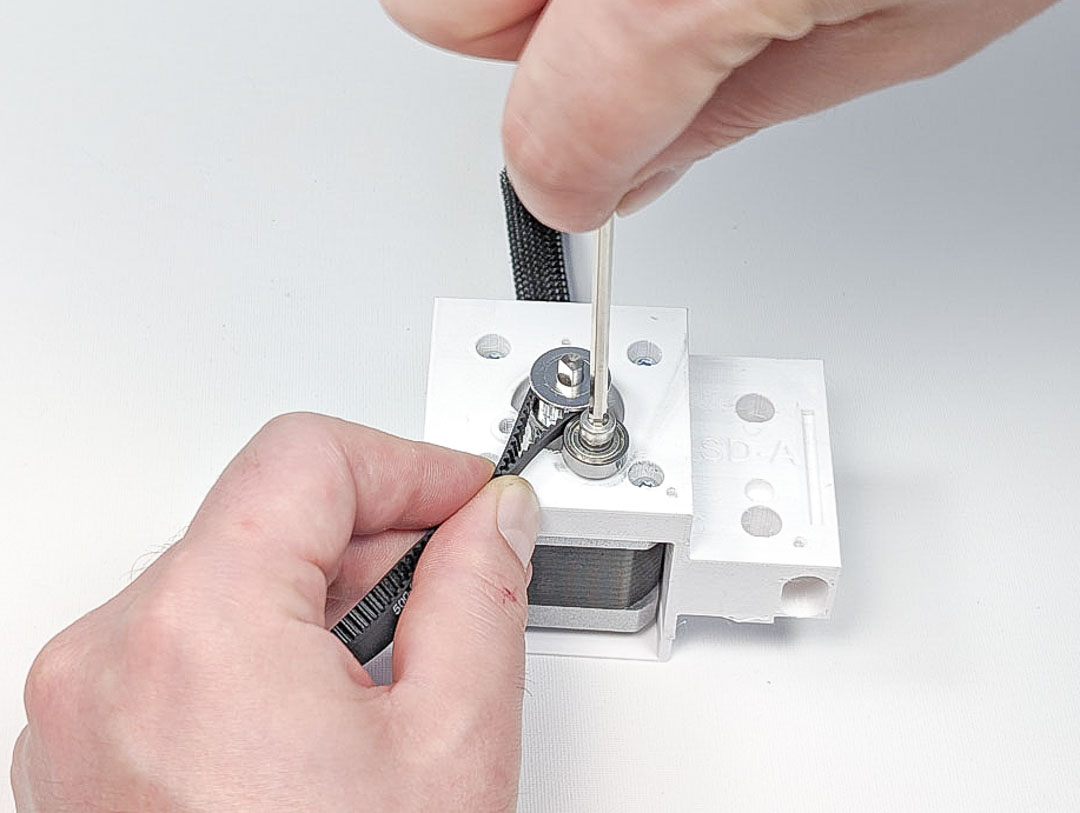

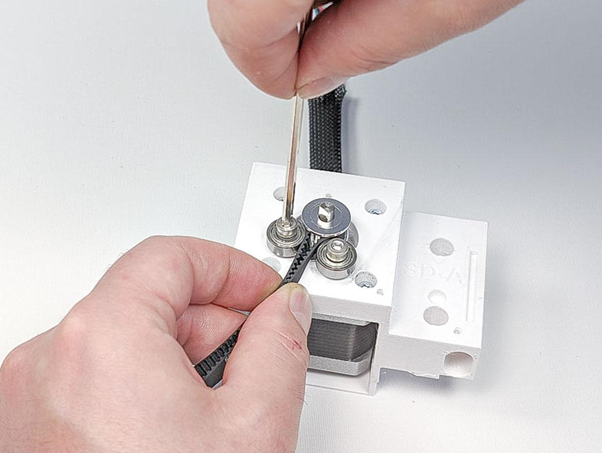

Die zwei Kugellager werden jeweils mit einer Zylinderschraube M4x10 in die dafür vorgesehene Bohrung geschraubt. Ziehen Sie dabei an dem Zahnriemen, sodass er eng am Riemenrad anliegt.

  1. Schritt

Prüfen Sie, dass das Riemenrad und die Kugellager sich frei bewegen können.

  1. Schritt

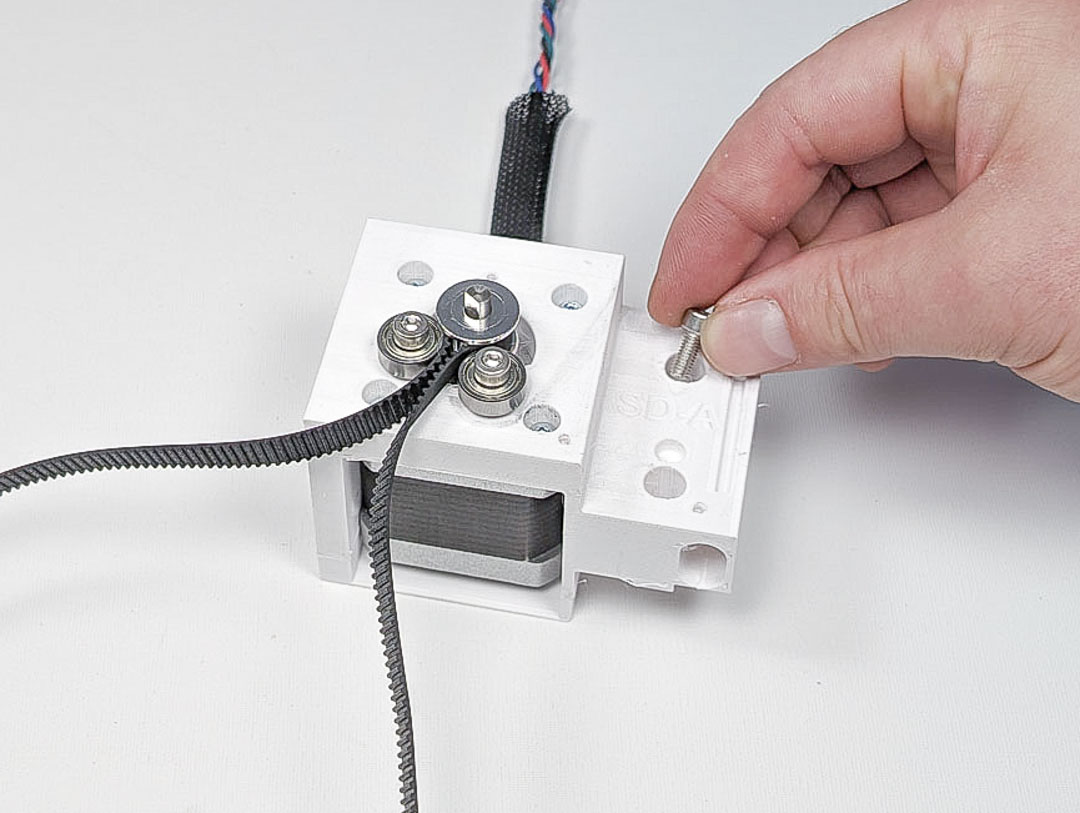

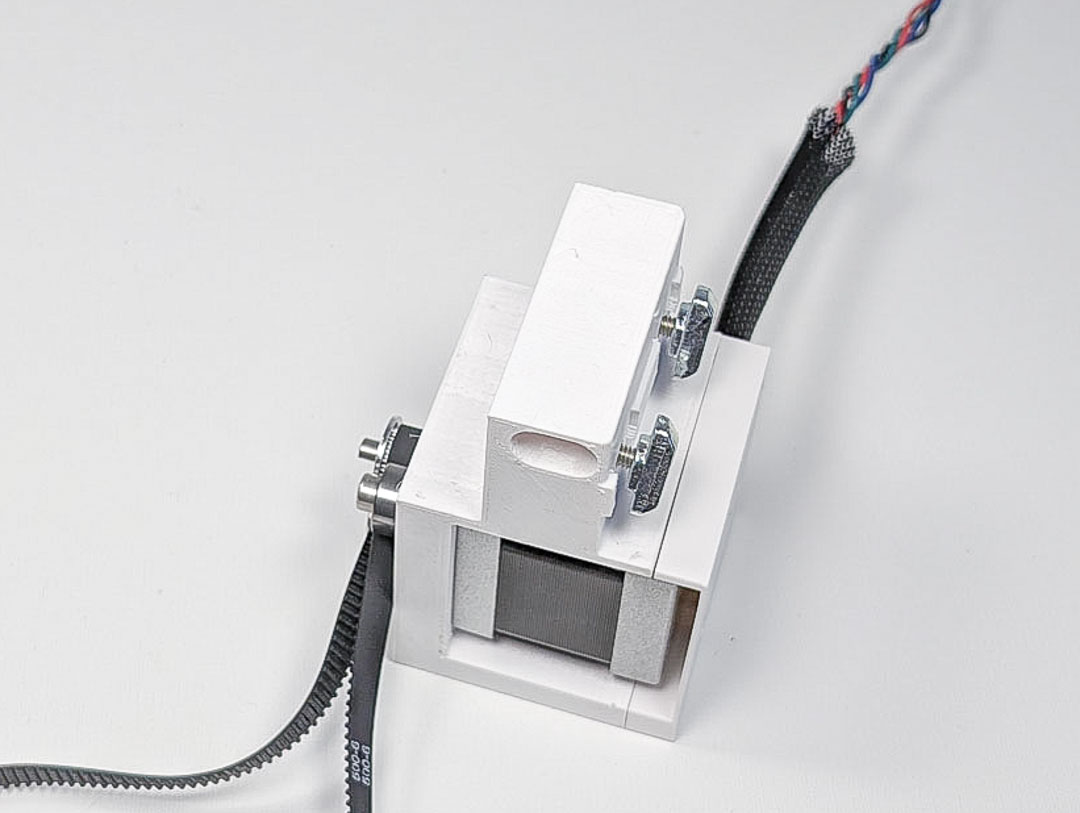

Stecken Sie zwei Zylinderschrauben M4x10 in die dargestellten Bohrungen. Dann schrauben Sie zwei Hammermuttern auf das Gewinde der Zylinderschrauben.

  1. Schritt

Klappen Sie nun den Zahnriemen so um, dass die Zähne nach außen zeigen und die flache Fläche nach innen zeigt.

  1. Schritt

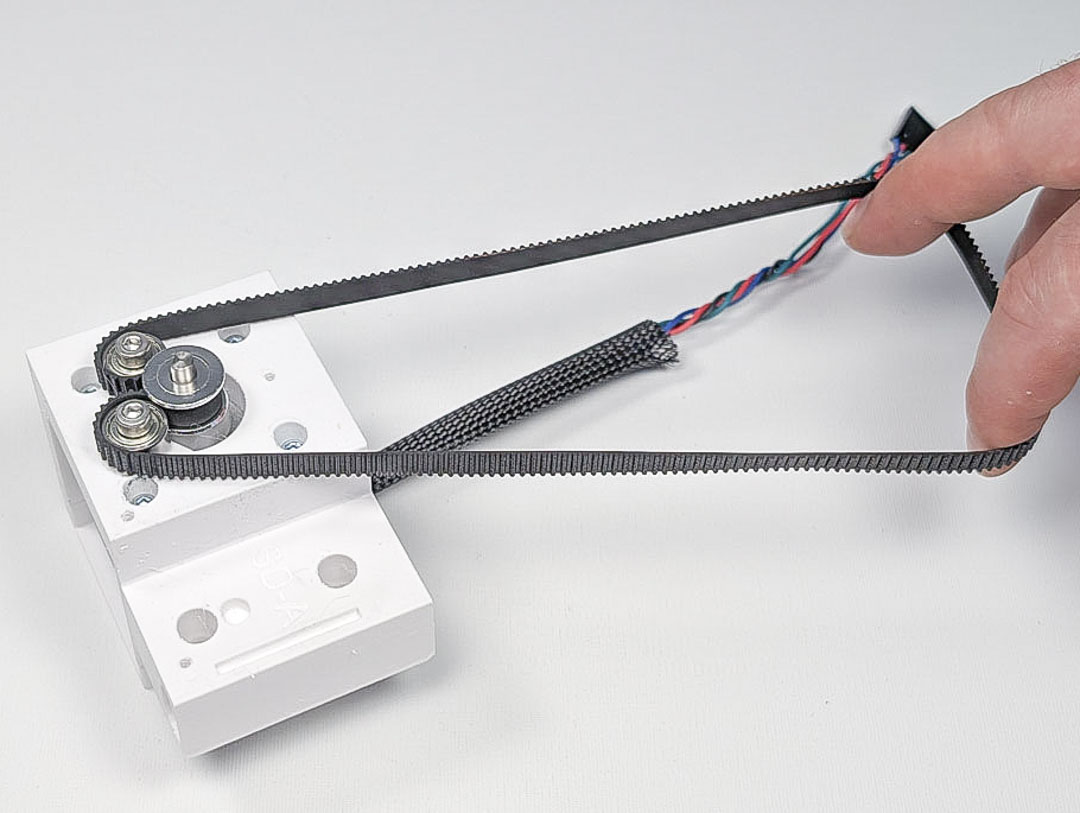

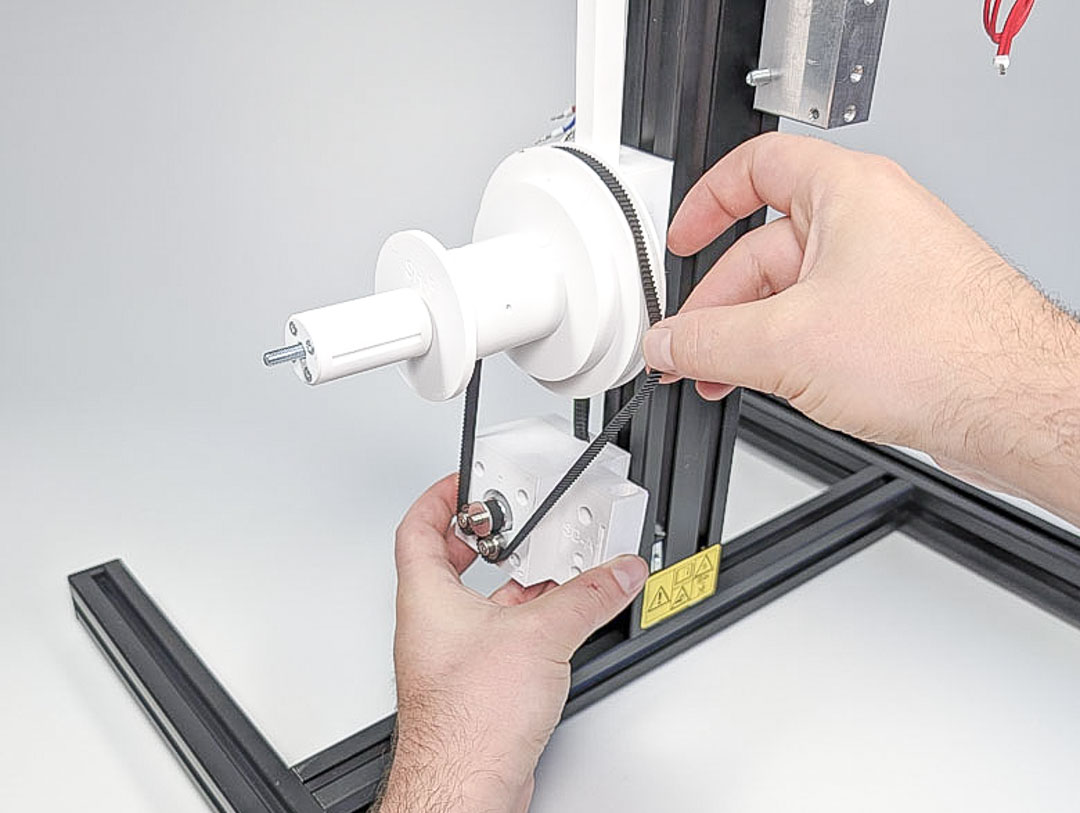

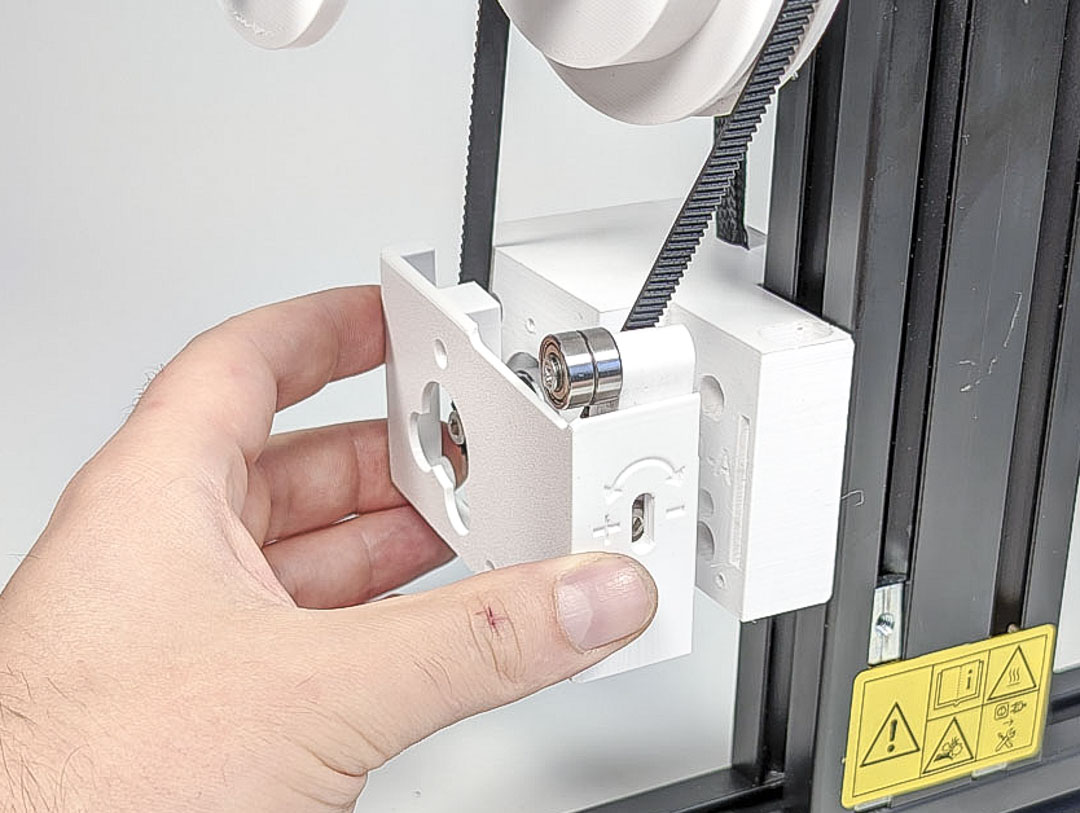

Halten Sie den Motorhalter und den Zahnriemen wie angezeigt und führen Sie den Zahnriemen über den Spulenhalter. Achten Sie darauf, dass die Zähne des Zahnriemen weiterhin nach außen zeigen.

  1. Schritt

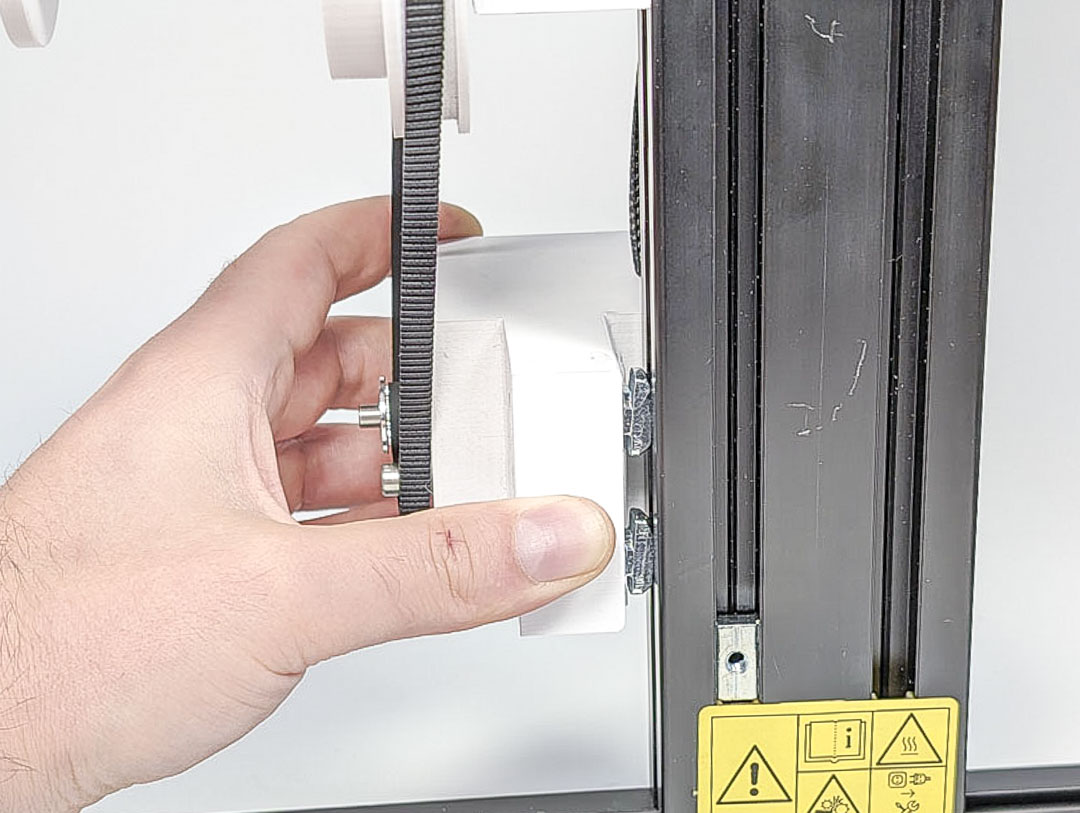

Der Motorhalter wird in die seitliche Nut des Aluprofils eingesteckt. Ziehen Sie die Schrauben noch nicht fest an.

  1. Schritt

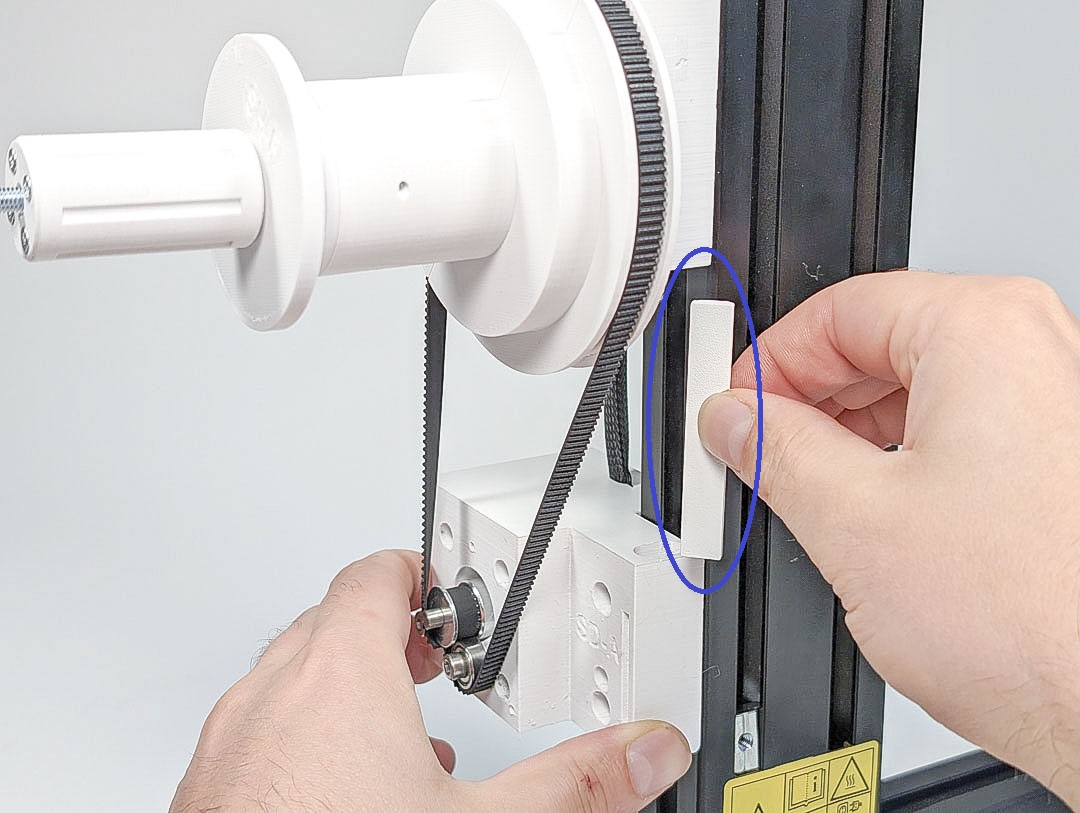

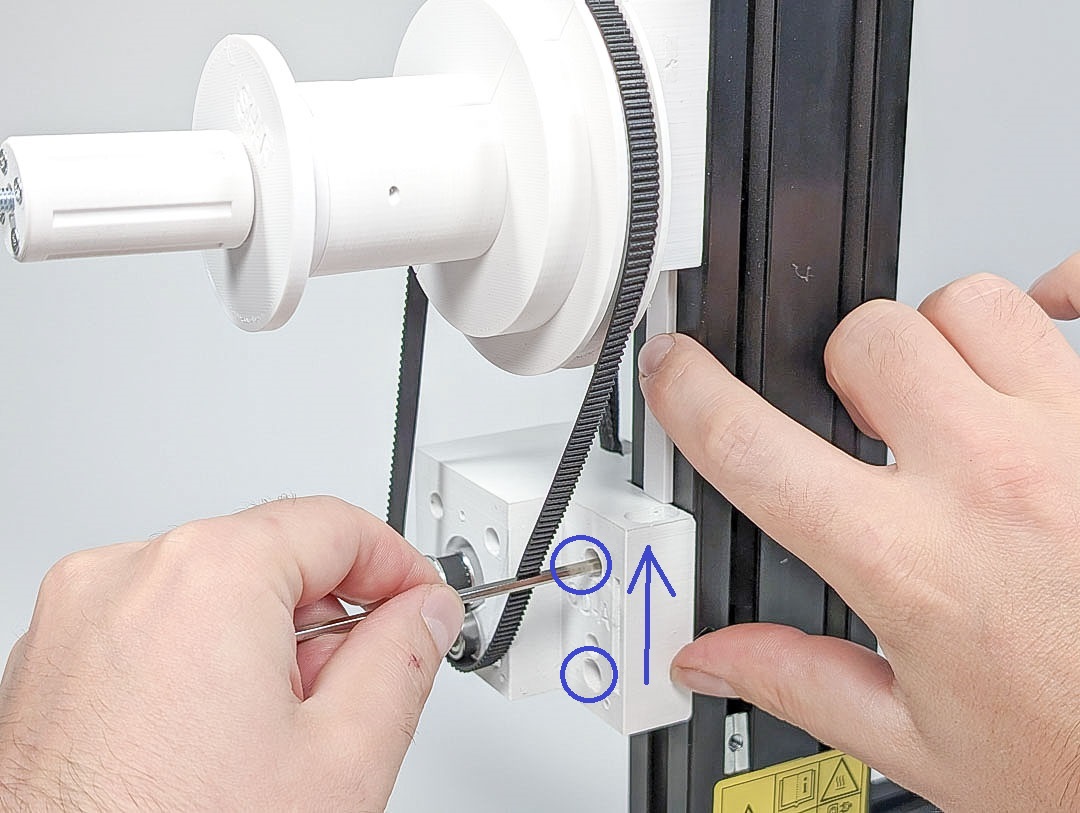

Legen Sie das Teil FR-D in die Nut. Dieses dient dazu den richtige Position einzustellen. Dann den Motorhalter nach oben schieben und festschrauben. Danach das Teil FR-D wieder entfernen.

  1. Schritt

Setzen Sie zwei Kugellager auf das Bauteil SD-B auf die dargestellte Bohrung und schrauben die Kugellager mit einer Holzschraube 3×25 fest.

  1. Schritt

Seitlich drehen Sie zwei Zylinderschrauben M3x6 in die dafür vorgesehenen Bohrungen.

  1. Schritt

In die Bohrung auf der Oberseite wird eine Zylinderschraube M4x10 eingedreht.

  1. Schritt

Positionieren Sie den Riemenspanner auf dem Bauteil SD-C. Ausrichtung siehe Bild. Der Kopf der Zylinderschraube M3x6 trifft dabei in die dafür vorgesehene Öffnung.

  1. Schritt

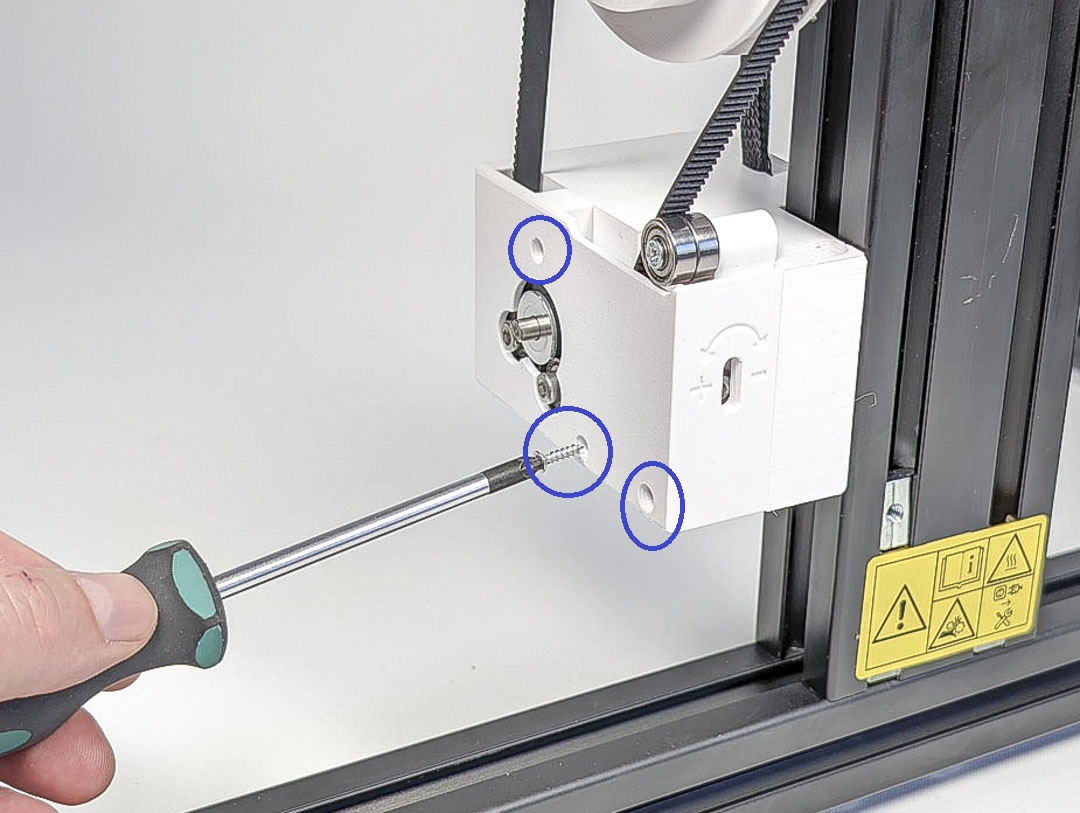

Setzen Sie beide Bauteile auf den Motorhalter. Achten Sie darauf, dass der Zahnriemen sauber um die Kugellager geführt ist. Die zweite kleine Zylinderschraube M3x6 am Riemenspanner muss in das Gegenstück am Motorhalter treffen. Schrauben Sie den Deckel mit 3 Holzschrauben 2,5×12 fest.

  1. Fertig!

Fahren Sie nun mit Kapitel 06-Heizelement und Isolierung fort.
