12-Aufbau Düse mit Schmelzefilter

Original Desktop Filament Extruder MK3

Schritt

Aus Packstück 2 entnehmen:
1x Schmelzefilter (SP-22)
2x Teflonband (SP-23)

Aus Packstück 3 entnehmen:
1x große Düse (CM-09)
1x kleine Düse (CM-10 mit 1,7mm Bohrung für PLA und PETG oder CM-11 mit 1.5mm Bohrung für ABS)

3D Drucker Teile:
EN-A, EN-B, EN-C, EN-D, EN-E, EN-F

Schritt

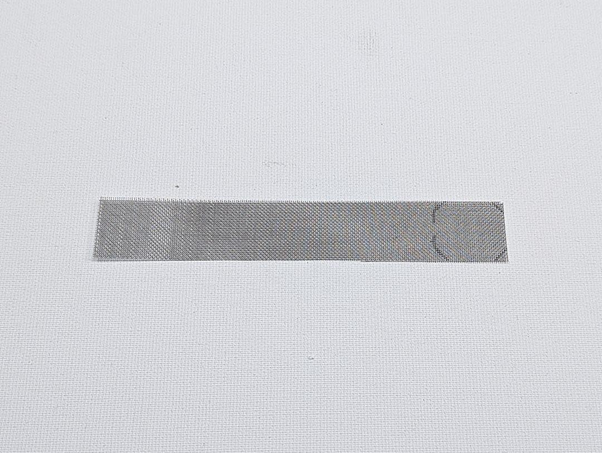

Die Zeichenschablone (EN-05) auf das Drahtgewebe für den Schmelzefilter legen und mit einem Markierungsstift das innere Quadrat umzeichnen.

Schritt

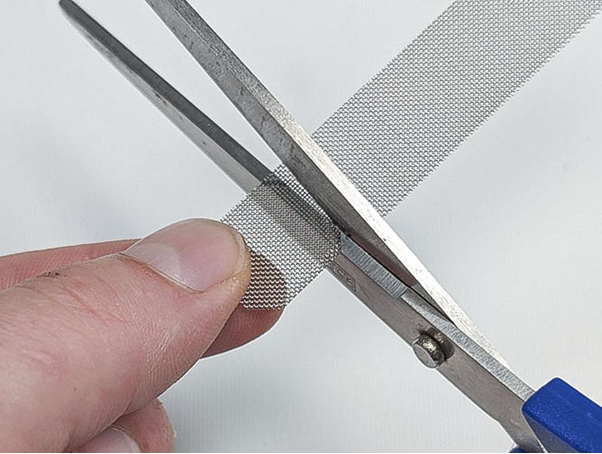

Das aufgezeichnete Quadrat ausschneiden. Und dann die vier Ecken abschneiden. Dazu kann ein Seitenschneider oder eine stabile Schere verwendet werden. (Achtung, die Schere kann dabei frühzeitig verschleißen.) Schneiden Sie die Form so aus, dass die aufgezeichnete Markierung weitestgehend abgeschnitten wird.

Schritt

Das Stanzwerkzeug 0 bereitlegen und das Stanzwerkzeug 1a drauf setzen. (Im Bild sind die Nummerierungen in schwarz nachgezeichnet, für eine bessere Erkennbarkeit)

Schritt

Das ausgeschnittene Drahtgewebe auf das Stanzwerkzeug legen. Dafür ist eine entsprechende Aussparung vorgesehen. Das Drahtgewebe muss in die Aussparung passen. Sollte es zu groß sein, muss es kleiner geschnitten werden. Sollte es ein wenig zu klein sein (wie im Bild) ist das kein Problem. Das Drahtgewebe muss zentriert liegen.

Schritt

egen Sie das Stanzwerkzeug 1b oben drauf. Achten Sie darauf, dass das Drahtgewebe zentriert in der Form liegen bleibt und nicht verschoben wird. Dann drücken Sie fest mit beiden Daumen auf das Stanzwerkzeug. Dieser Schritt ist wichtig, wenn Sie nicht genug Kraft in den Fingern haben, Können Sie mit einem Hammer leicht darauf schlagen oder die Teile in einen Schraubstock einspannen und leicht zuziehen. Nehmen Sie dann den Filter wieder heraus.

Schritt

Nehmen Sie das Stanzwerkzeug 1a und legen es zur Seite. Dann nehmen Sie das Drahtgewebe und legen es zurück in das Stanzwerkzeug 0. Achten Sie auf die richtige Ausrichtung der Biegung.

Schritt

Stanzwerkzeug 2a wird mit der spitzen Seite auf das Drahtgewebe gelegt. Dies dient als Zentrierung. Schieben Sie dann Stanzwerkzeug 2b über Stanzwerkzeug 2a.

Schritt

Dieser Schritt ist wichtig. Drücken Sie zuerst das Stanzwerkzeug 2a fest nach unten. Dann drücken Sie gleichzeitig das Stanzwerkzeug 2b nach unten. Wenn Ihnen die Kraft nicht ausreicht, dann drücken Sie mit beiden Daumen und viel Kraft auf Stanzwerkzeug 2b nach unten, bis es sich vollständig über das Drahtgewebe schiebt.

Schritt

Ziehen SIe die Teile auseinander. Das Drahtgewebe bleibt im Stanzwerkzeug 2b stecken.

Schritt

Das Stanzwerkzeug 2a wird zum Herausdrücken des Drahtgewebes verwendet. ACHTUNG: Das Drahtgewebe hat scharfe Kanten und kann Haut und Finger verletzen. Beim Herausdrücken halten Sie die Hände von dem Drahtgewebe fern.

Schritt

Aus dem Drahtgewebe ist so ein Schmelzefilter entstanden, der nun in die Düse eingesetzt wird. Legen Sie dazu den Schmelzefilter auf die Öffnung der Düse und drücken ihn z.B. mit einem Schraubendreher in die Öffnung. Drücken Sie am Rand des Schmelzefilters entlang siehe Bild.

Schritt

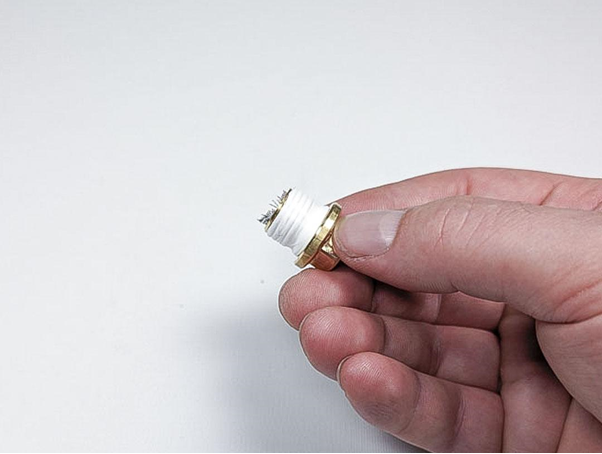

Richten Sie die Düse wie auf dem Bild aus und legen das Teflonband an das Gewinde. Halten Sie es mit einem Finger fest, bis Sie die ersten Umwicklungen getätigt haben, dann hält sich das Band von selbst. Wenn Ihnen das Teflonband zu breit erscheint, ziehen Sie es einfach etwas in die Länge oder falten es, dann wird es schmaler. Nach ca. 4-6 Umdrehungen können Sie das Teflonband abreißen und andrücken.

Schritt

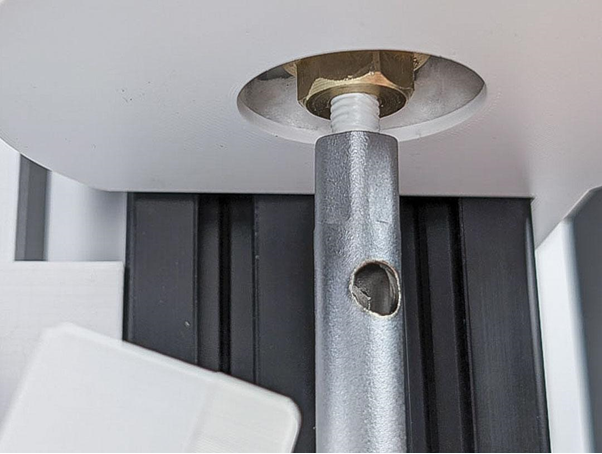

Auch die kleine Düse kann auf die gleiche Weise wie in Schritt 9 abgedichtet werden. Wenn Ihnen das Teflonband zu breit erscheint, ziehen Sie es einfach etwas in die Länge oder falten es, dann wird es schmaler. Nach ca. 4-6 Umdrehungen können Sie das Teflonband abreißen und andrücken.Die kleine Düse ist eine Standart V6 (E3D Style) 3D-Drucker-Düse, welche bei Bedarf günstig nachgekauft und aufgebohrt werden kann.
