13.1 Schmelzefilter reinigen
Der Schmelzefilter hat eine relativ kleine Fläche, daher sollte man den Filter regelmäßig reinigen. Mahlgut aus 3D Druck Abfall enthält oft wesentlich mehr Staub und Partikel, welche den Filter recht schnell zusetzen können. Daher ist es sehr wichtig, dass Sie bei der Sammlung von 3D Druck Abfall sehr auf Sauberkeit achten. Siehe dazu den Material-Leitfaden in der Dokumentation. Der Filter stellt lediglich sicher, dass das Material mit einem 3D Drucker mit 0,4mm Düse gedruckt werden kann. Der Filter ist nicht dazu geeignet, verschmutztes Material generell zu filtern. Verschmutztes Material sollte nicht verarbeitet werden.
Wenn Sie neues Filtermaterial nachkaufen wollen, suchen Sie nach folgendem Material:
– Drahtgewebe / Filtergewebe aus Edelstahl oder Edelstahlgewebe.
– „Mesh Size 50“ (das entspricht einer Maschenweite (MW) von 0,3mm).
– Ich kann keine Kaufquellen aussprechen, da das Material in jedem Land anders bezeichnet und anders verfügbar ist. Aber eine Internetsuche sollte zu einem Lieferanten führen.
Bei der Reinigung des Filters herrscht Verbrennungsgefahr, benutzen Sie Handschuhe und/oder Werkzeug, sodass Sie die heißen Teile nicht berühren. Um den Filter zu reinigen, gehen Sie wie folgt vor:
13.1.1 Heizen Sie den Extruder auf. Dann schrauben Sie die Düse heraus. Der entsprechende 13 mm Steckschlüssel ist im Bausatz enthalten.
13.1.2 Nehmen Sie die Düse mit einer Pinzette aus dem Steckschlüssel.
Setzen Sie die Düse in eine Zange zum Festhalten.

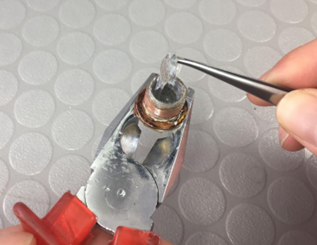

13.1.3 Dann ziehen Sie mit der Pinzette den Kunststoff vom Schmelzefilter ab. Schmutzpartikel lösen sich so meist vom Filter und werden mit dem Kunststoff entfernt. Achten Sie darauf, dass sich der Schmelzefilter nicht löst.
13.1.4 Drücken Sie den Filter nochmals in die korrekte Position, bevor Sie die Düse wieder einbauen.
13.1.5 Drehen Sie die Düse wieder in das Extruder-Rohr. Warten Sie 1 Minute, bevor Sie den Extruder wieder starten, sodass sich der Schmelzefilter wieder aufheizen kann.
13.2 Schmelzefilter erneuern
Wenn der Filter beschädigt ist oder bei einem Materialwechsel entnommen wird, kann es nötig sein, diesen zu ersetzen. Bei der Erneuerung des Filters herrscht Verbrennungsgefahr, benutzen Sie Handschuhe und/oder Werkzeug, sodass Sie die heißen Teile nicht berühren. Der Schmelzefilter besteht aus einem Drahtgewebe aus Edelstahl mit einer Maschenweite von 0,3mm (Mesh 50).
Wenn Sie neues Filtermaterial nachkaufen wollen, suchen Sie nach folgendem Material:
– Drahtgewebe / Filtergewebe aus Edelstahl oder Edelstahlgewebe.
– „Mesh Size 50“ (das entspricht einer Maschenweite (MW) von 0,3mm).
– Ich kann keine Kaufquellen aussprechen, da das Material in jedem Land anders bezeichnet und anders verfügbar ist. Aber eine Internetsuche sollte zu einem Lieferanten führen.
Gehen Sie wie folgt vor:
1. Bauen Sie die Düse aus, wie im vorangegangenen Schritt beschrieben.
2. Nun kann der Filtereinsatz entnommen werden. Benutzen Sie dazu eine Pinzette oder eine dickere Nadel und hebeln das Drahtgewebe heraus.

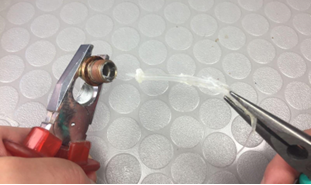

3. Lassen Sie dann die Düse wenige Sekunden abkühlen, bis der Kunststoff darin zäh wird. Dann können Sie z.B. mit einer Spitzzange den Kunststoff herausziehen. Wenn der Kunststoff die richtige Temperatur hat, bekommen Sie fast alles an einem Stück heraus. Wichtig ist dabei aber hauptsächlich, dass der obere Rand frei von Kunststoff ist, um einen neuen Filter einsetzen zu können.
4. Nun kann die Düse mit einem neuen Schmelzefilter versehen und wieder eingebaut werden. Siehe dazu die Online Aufbauanleitung in Kapitel 12. (www.artme-3d.de/produkte/desktop-filament-extruder-mk3).
Wenn Sie die Düse wieder in das vorgeheizte Rohr drehen, warten Sie bitte ca. 1 Minute, bevor der Extruder-Motor gestartet wird. Wenn die Düse noch zu kalt ist, kann der Schmelzefilter im Inneren der Düse verformt werden.
