- Schritt

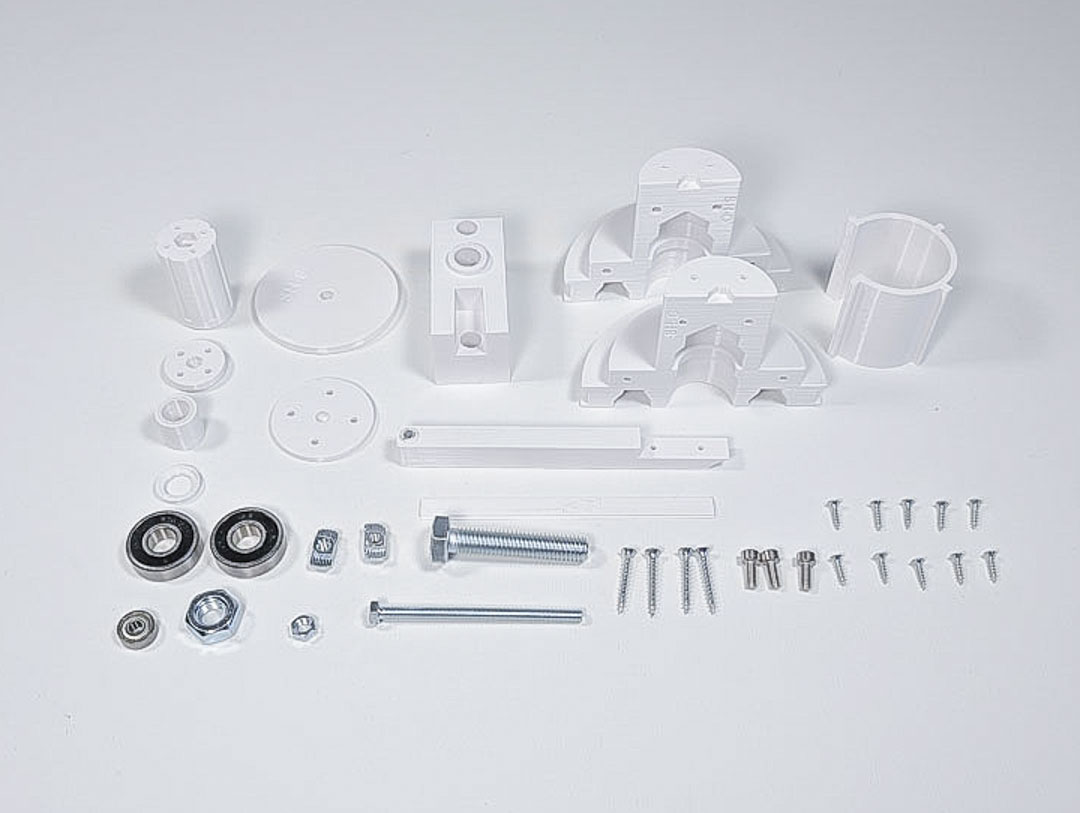

Aus Beutel 1 entnehmen: 10x Holzschraube 2,5×12, 4x Holzschraube 3×25
Aus Beutel 2 entnehmen: 3x Zylinderschraube M4x10
Aus Beutel 3 entnehmen: 1x Sechskantschraube M5x70 (SC-11), 1x Sechskantschraube M10x50 (SC-12)
Aus Beutel 4 entnehmen: 1x Kugellager 4x13x5, 2x Kugellager 10x26x8
Aus Beutel 5 entnehmen: 2x Hammermutter M4, 1x Gewindemutter M10
Aus Beutel 14-S/14-S+ entnehmen: 1x Gewindemutter M5
3D Drucker Teile: SH-A, SH-B, SH-C, SH-D, SH-E, SH-F, SH-H, SH-I, SH-J
- Schritt

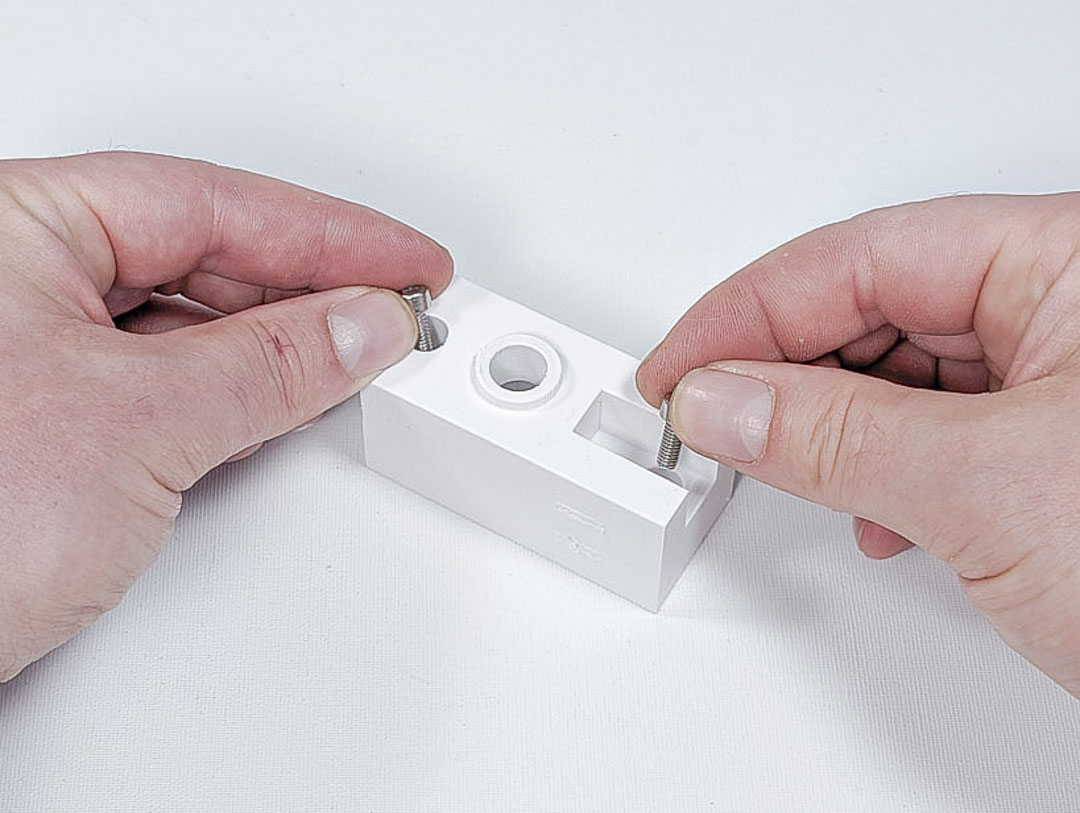

Zwei Zylinderschrauben M4x10 in die dafür vorgesehenen Bohrungen im Bauteil SH-A stecken und zwei Hammermuttern auf das Gewinde der Schrauben drehen.
- Schritt
Die Gewindemutter M10 von hinten in die Öffnung einsetzen.
- Schritt

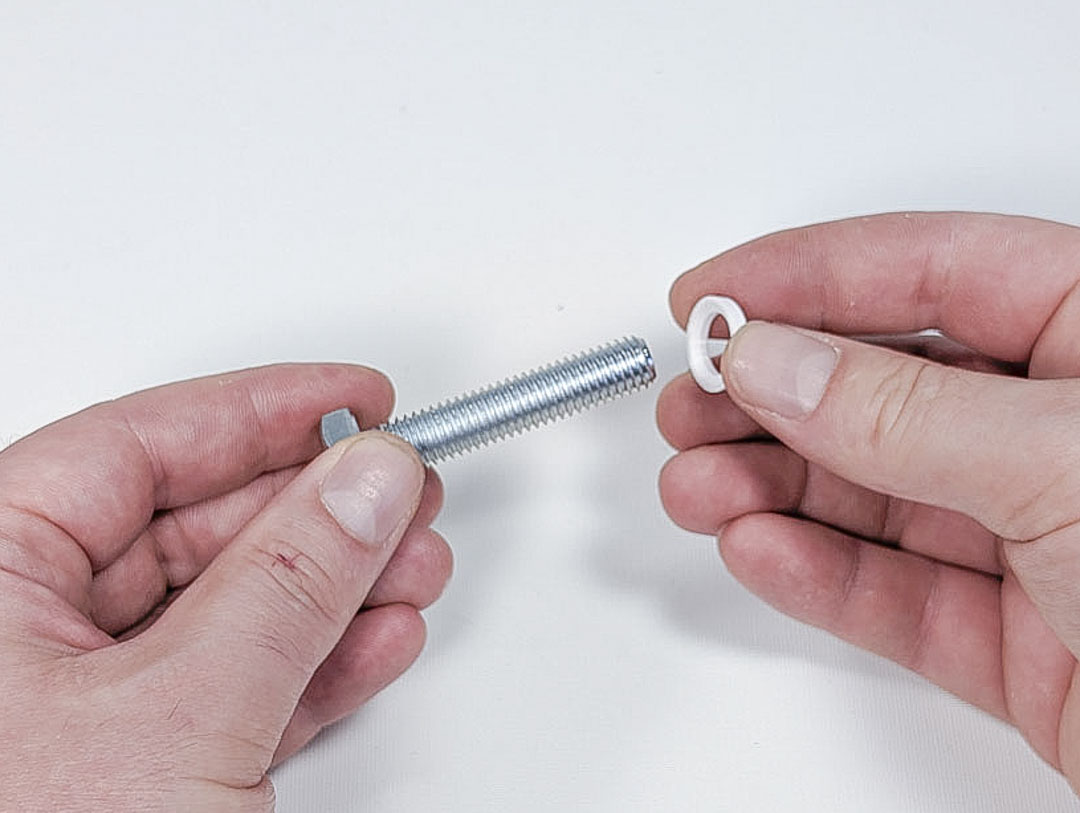

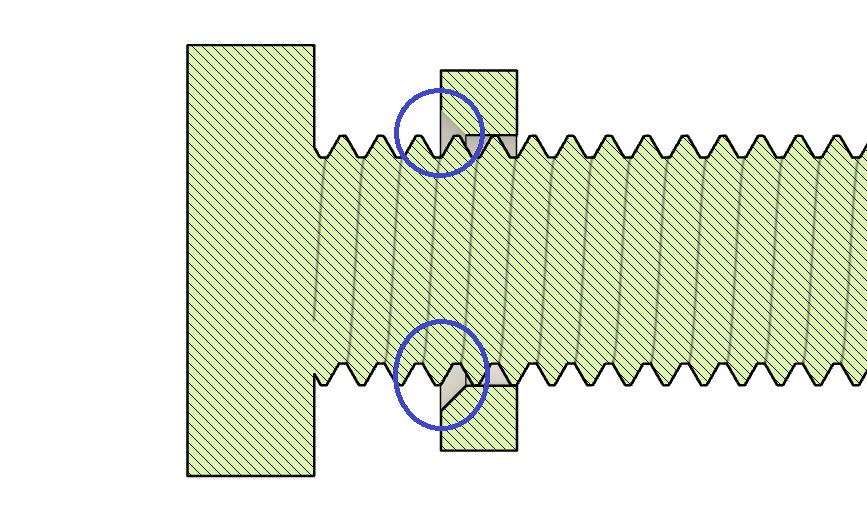

Das Bauteil SH-J auf die Schraube M10x50 stecken. Ausrichtung siehe Zeichnung im zweiten Bild.
- Schritt

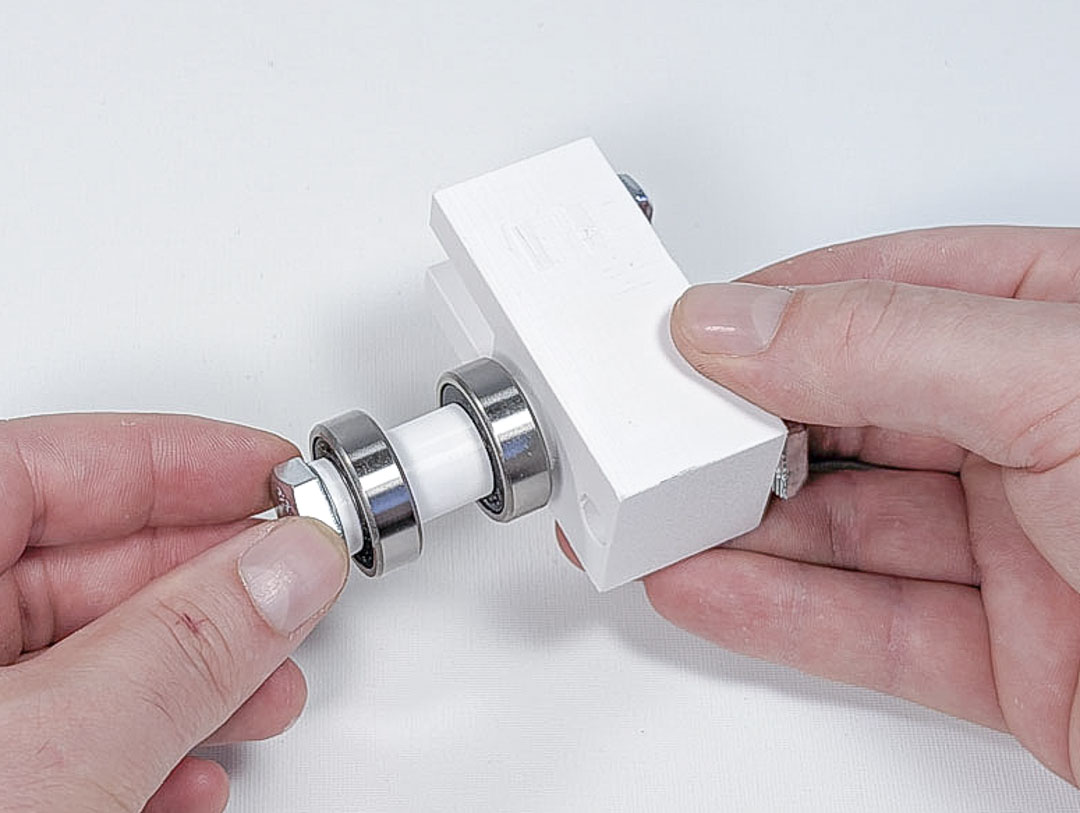

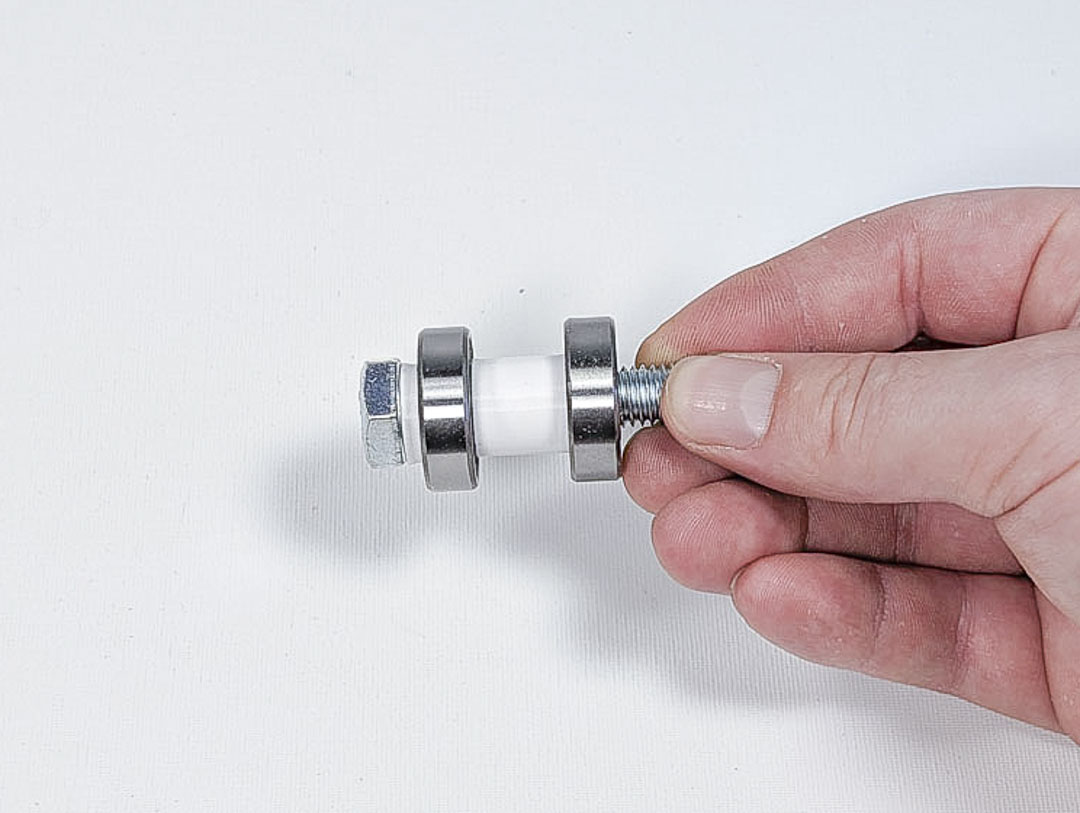

Dann die zwei Kugellager 10x26x8 (SC-10) und das Bauteil SH-B auf die Sechskantschraube stecken. Reihenfolge siehe Bild.
- Schritt

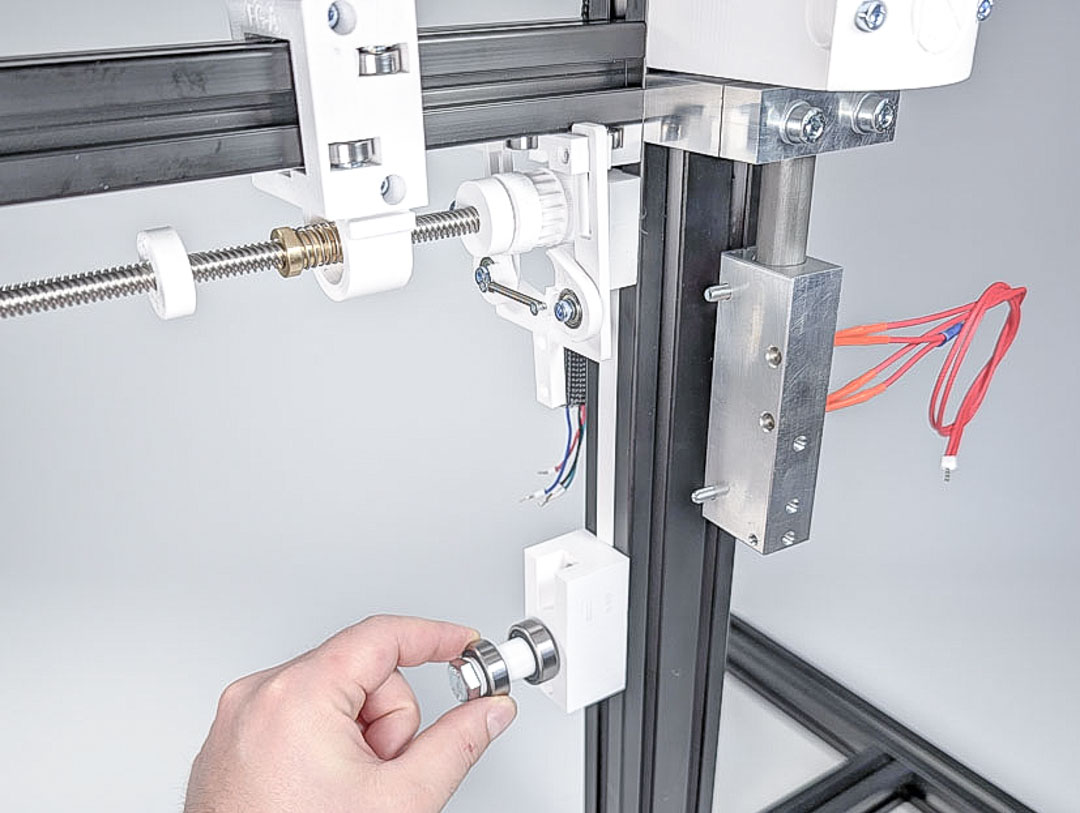

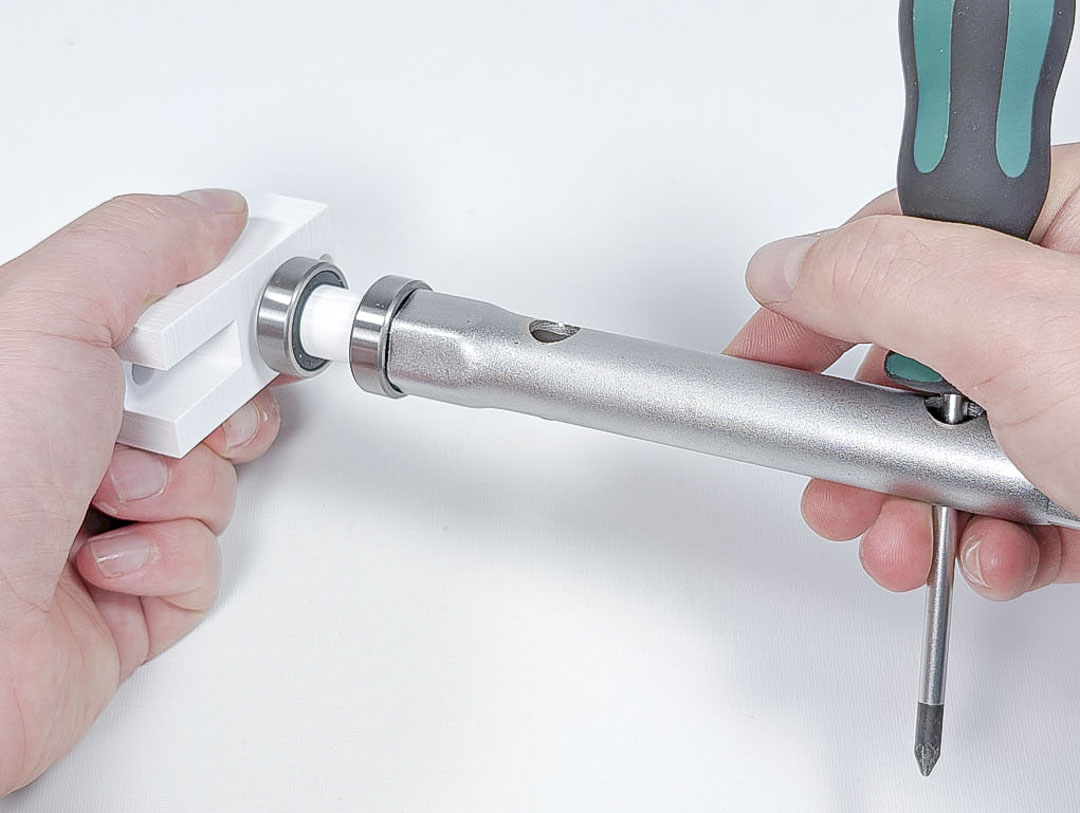

Die Sechskantschraube in die Öffnung des Bauteils SH-A stecken und in die darin befindliche Gewindemutter drehen. Mit dem Steckschlüssel festdrehen.
- Schritt

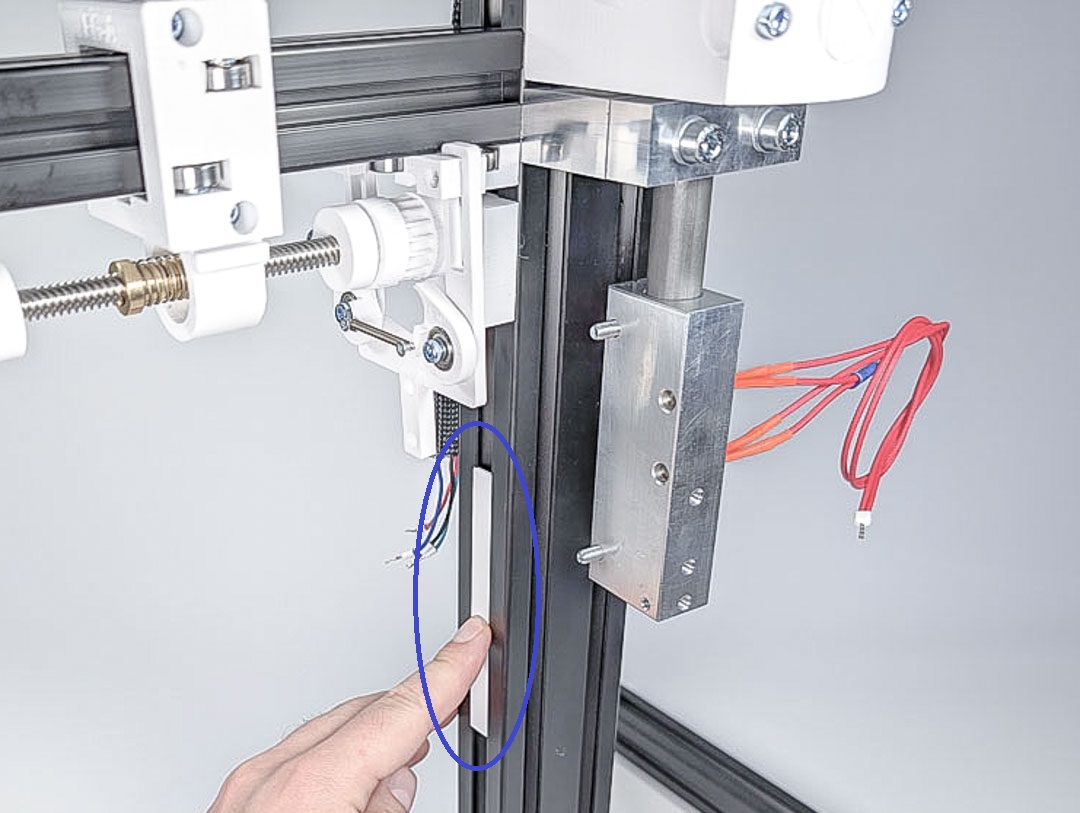

Teil FR-C in die Nut unter der Filament-Führung einsetzen.
- Schritt

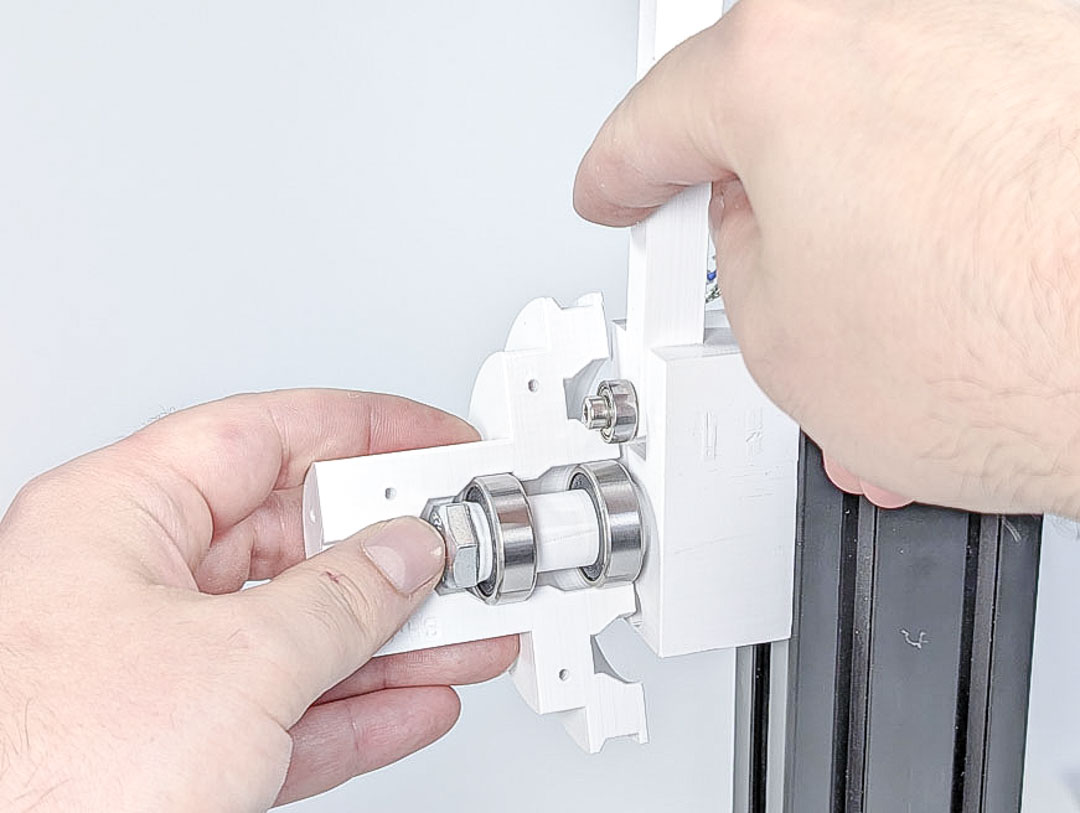

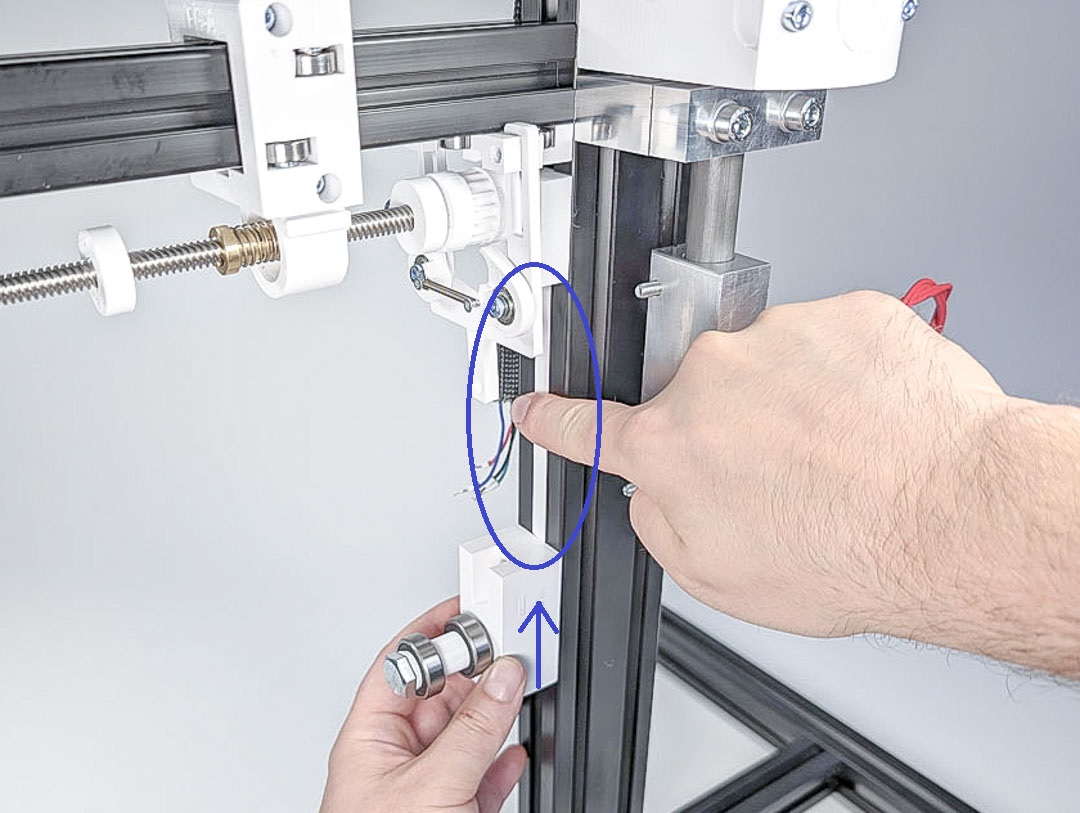

Dann Teil SH-A zusätzlich in die Nut einführen. Ausrichtung siehe Bild. Dann alles nach oben schieben und festschrauben. Danach kann das Teil FR-C wieder entnommen werden.
- Schritt
Prüfen Sie abschließend, dass sich die Kugellager leicht drehen lassen.
- Schritt

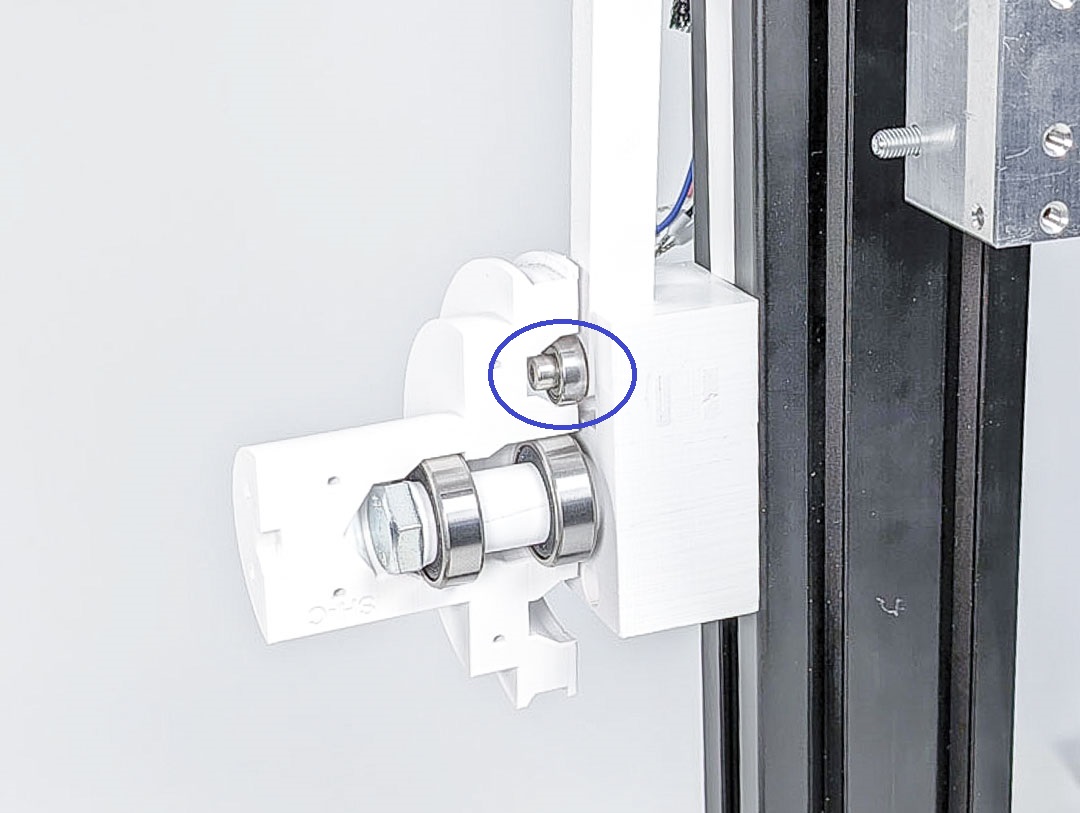

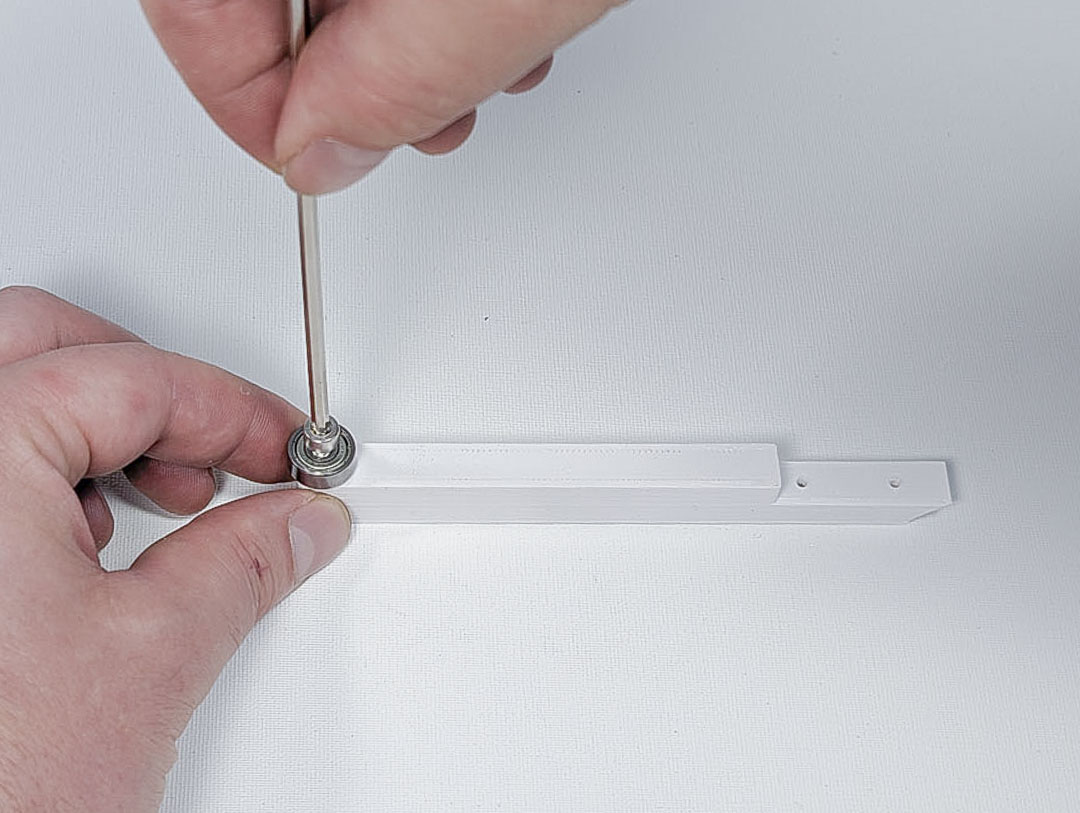

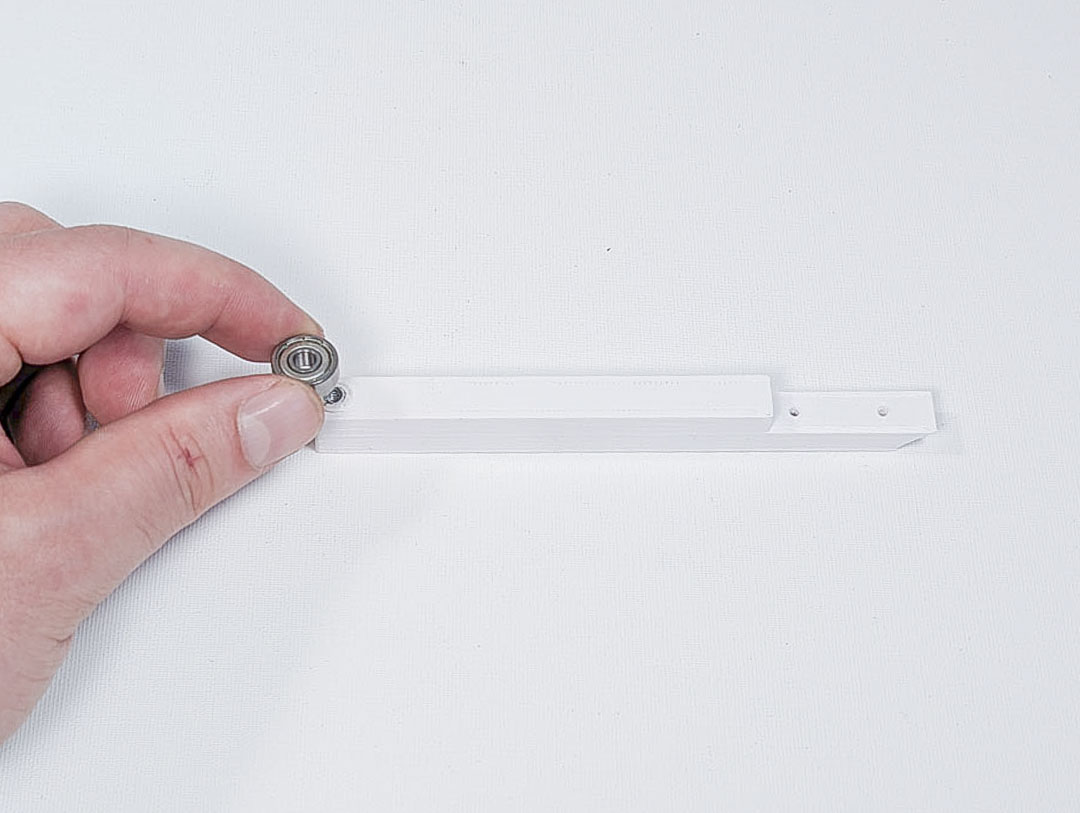

Legen SIe ein Kugellager 4x13x5 auf die dargestellte Bohrung im Bauteil FG-F. Dann schrauben Sie das Kugellager mit einer Zylinderschraube M4x10 fest.
- Schritt
Positionieren Sie Bauteil SH-C und Bauteil FG-F wie abgebildet.
- Schritt
Das Bauteil SH-D wird als Gegenstück von vorne aufgesetzt und mit vier Holzschrauben 3×25 festgeschraubt.
- Schritt
Verbinden Sie Teil FG-E und Teil FG-F mit zwei Holzschrauben 2,5×12.
- Schritt

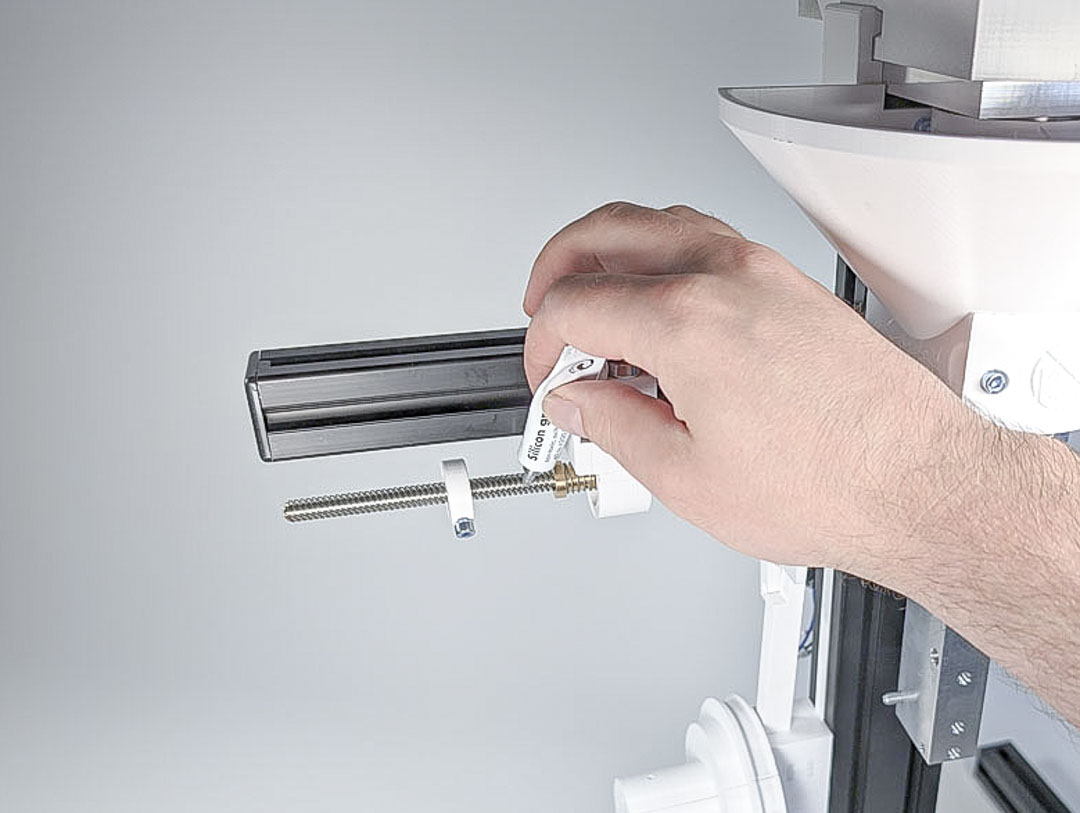

Tragen Sie Silikonfett auf die Trapezgewindespindel auf.
- Schritt

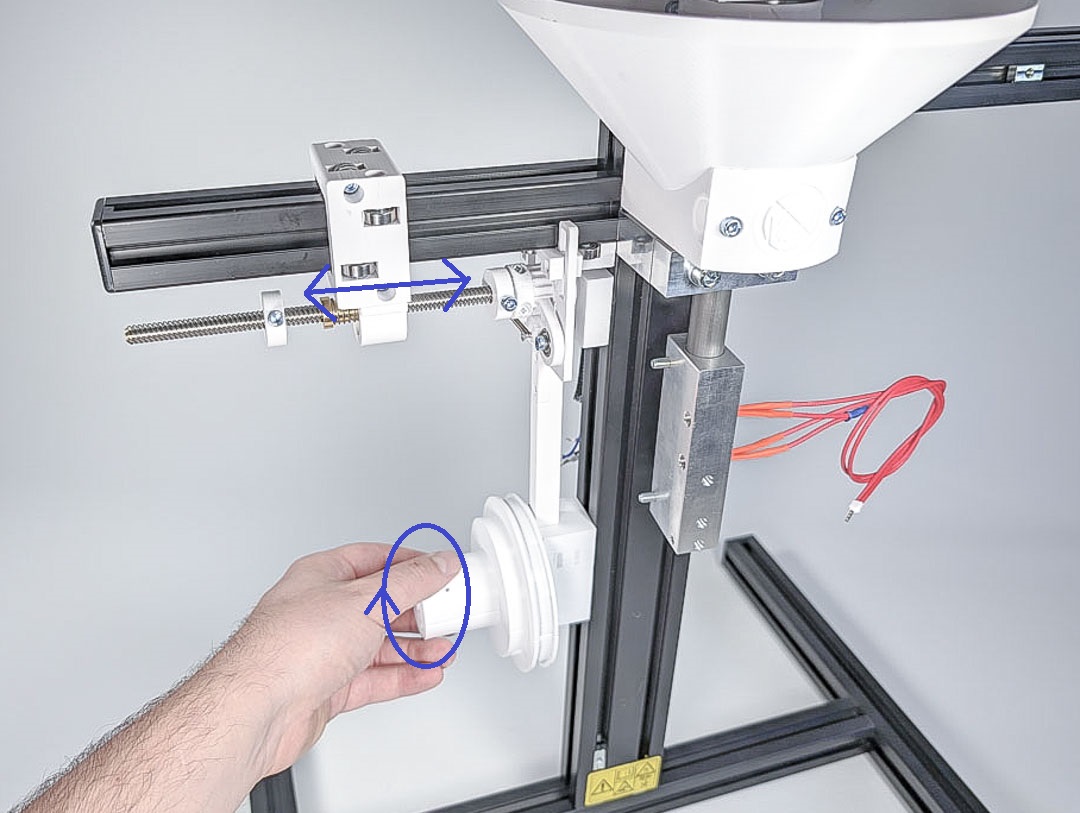

Prüfen Sie die Funktion, indem Sie den Spulenhalter drehen. Die Bewegung muss leichtgängig sein. Die Mechanik bewegt sich und die Filament-Führung wird nach links und/oder rechts bewegt. Wenn die Filament-Führung am Anschlag ankommt, schaltet die Bewegung automatisch um.
- Schritt

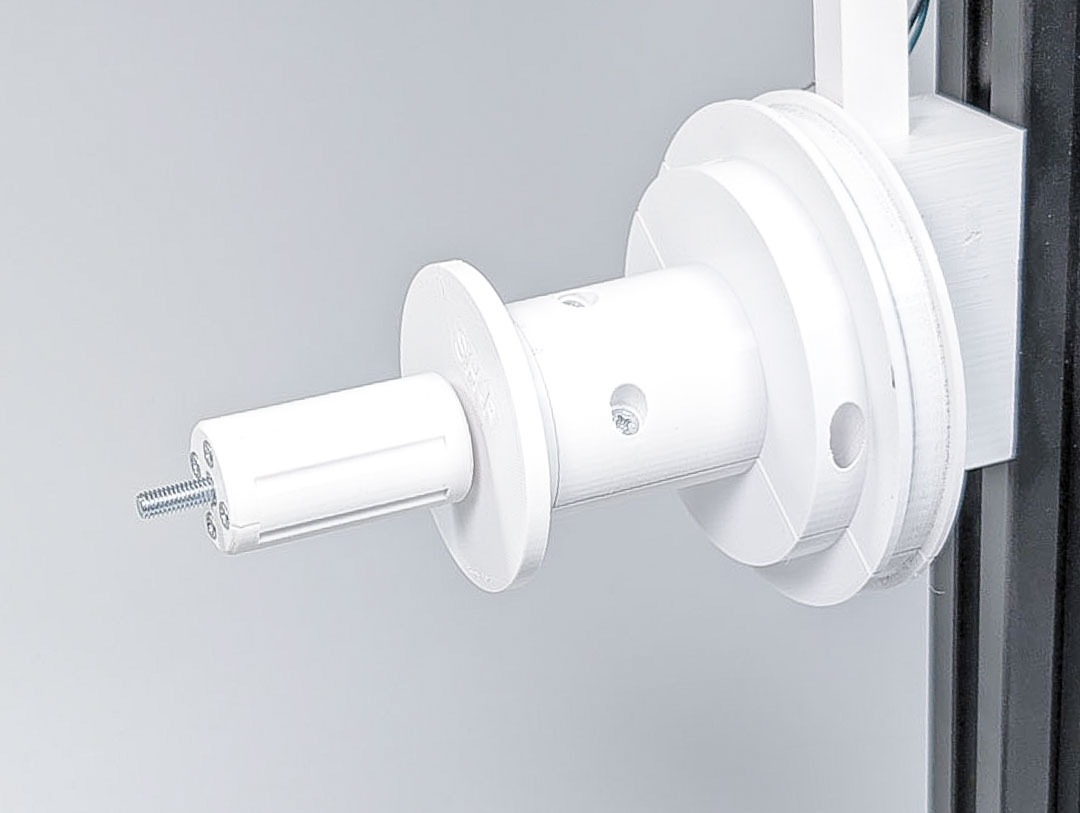

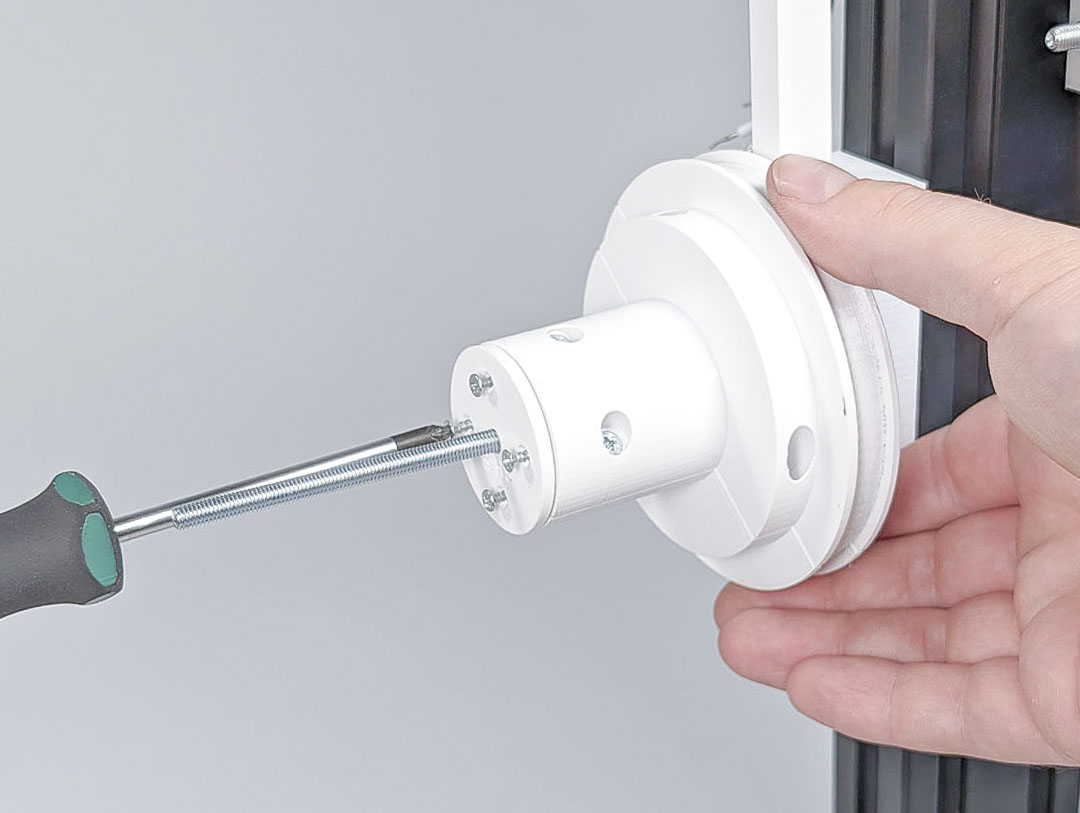

Stecken Sie die Sechskantschraube M5x70 mit dem Schraubenkopf in die dafür vorgesehene Aussparung im Spulenhalter. Schieben Sie das Bauteil SH-E über das Gewinde der Sechskantschraube. Drehen Sie das Bauteil so, dass die Senkungen in den Bohrungen sichtbar sind. Achten Sie darauf, dass die Bohrungen im Bauteil SH-E (Spulenhalter Deckel) über den Bohrungen im Spulenhalter liegen. Dann führen Sie vier Holzschrauben 2,5×12 in die Bohrungen ein und schrauben diese fest.
- Schritt

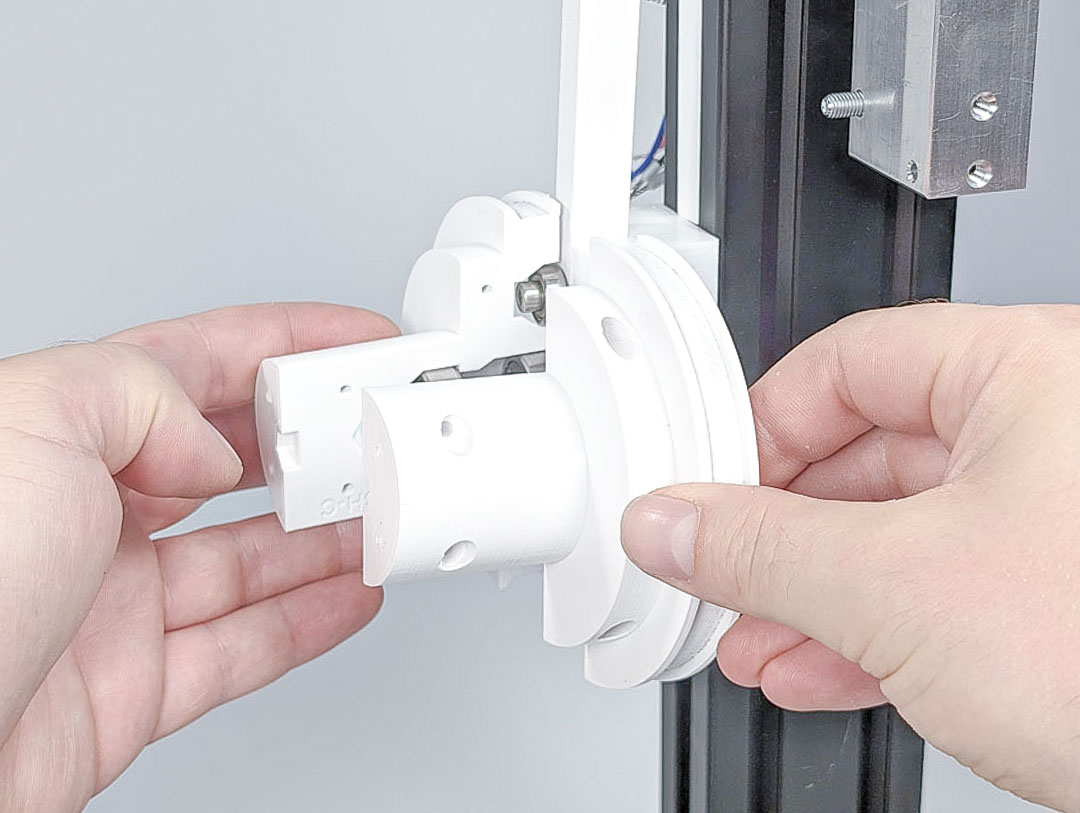

Schieben Sie das Bauteil SH-F auf das Gewinde der Schraube.
- Schritt

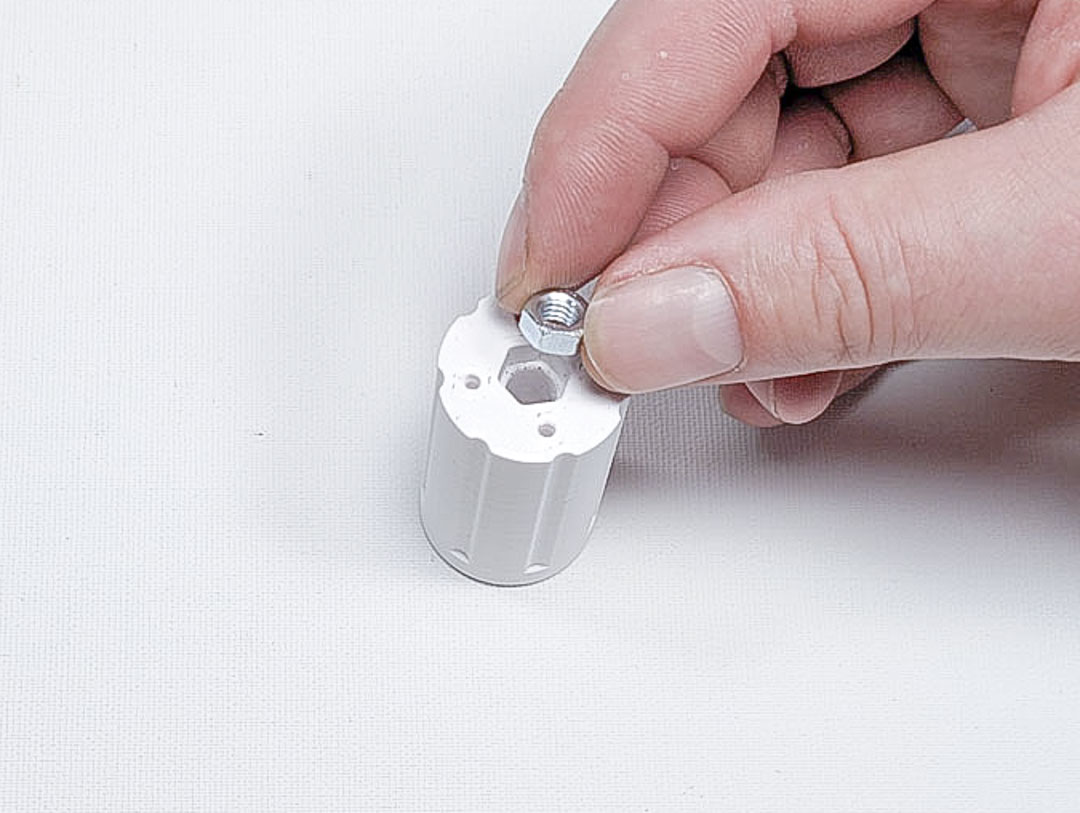

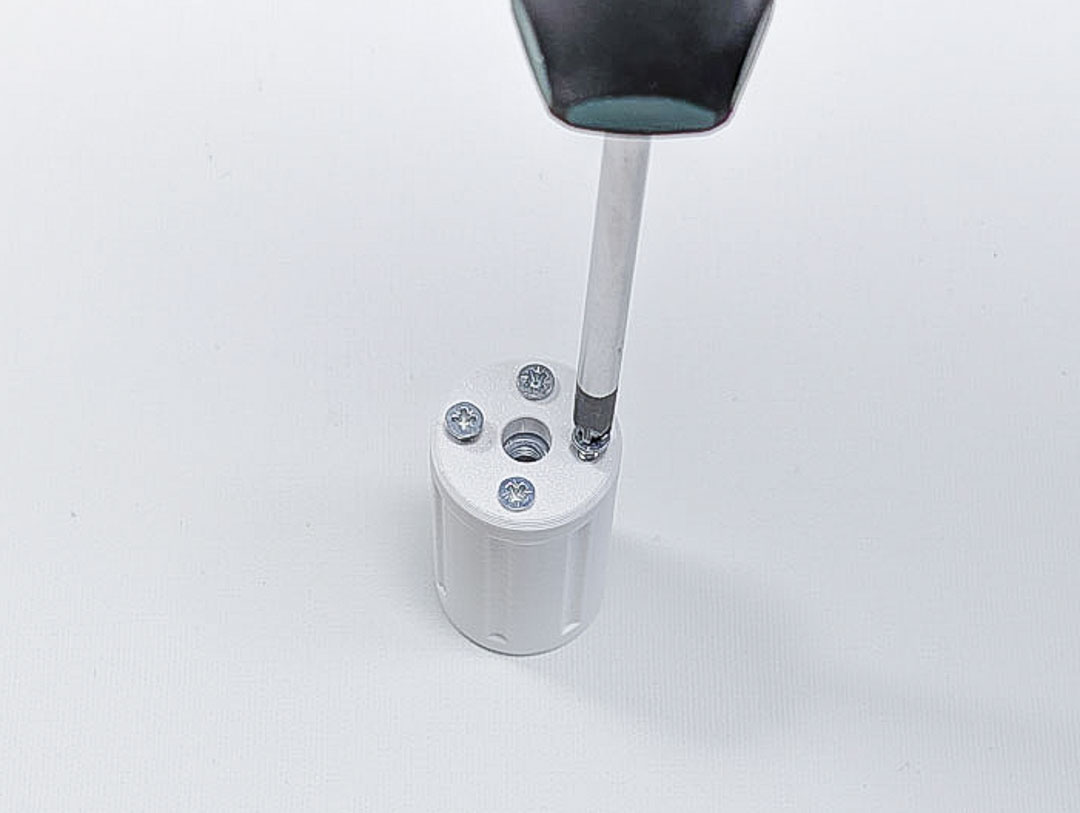

Setzen Sie eine Gewindemutter M5 in die entsprechende Öffnung im Bauteil SH-H ein. Setzen Sie das Bauteil SH-I darauf und schrauben es mit vier Holzschrauben 2,5×12 fest.
- Schritt

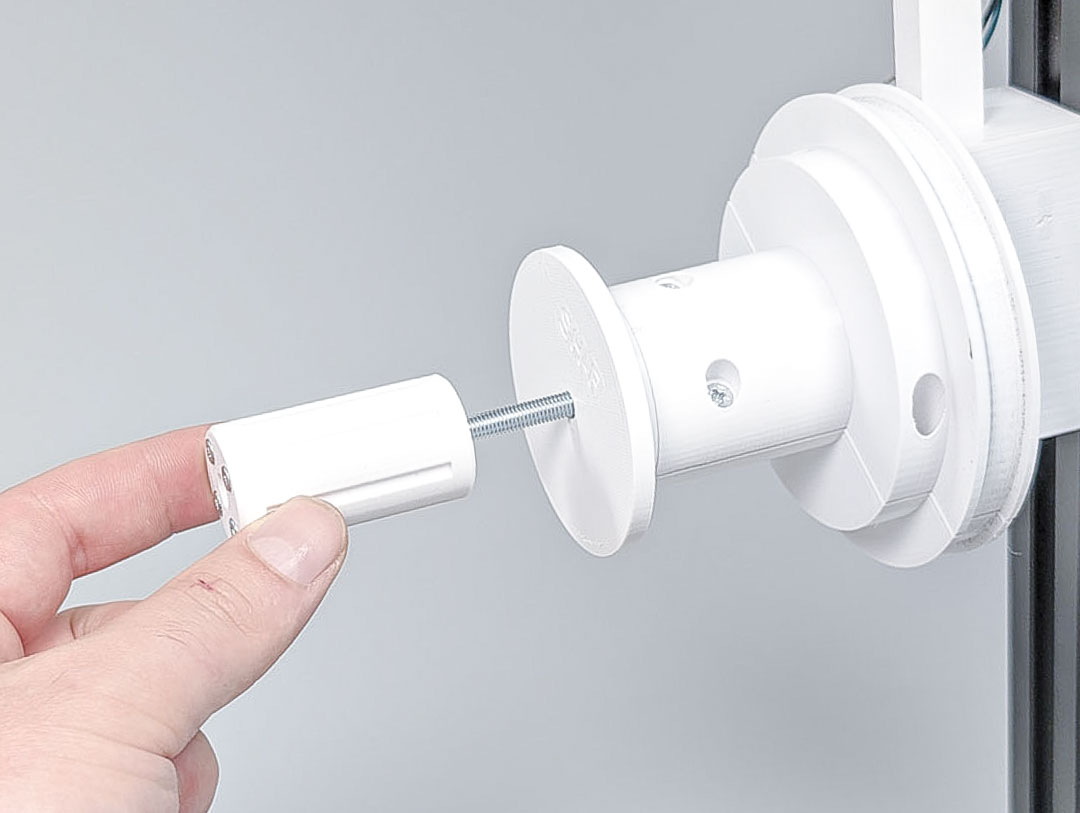

Stecken Sie das Bauteil auf das Gewinde und drehen ein paar Umdrehungen.
- Fertig!
Fahren Sie nun mit Kapitel 08 fort.
