- Schritt
Sie Stahlwelle und das Teil PEL-A ausrichten wie dargestellt. Achten Sie auf die Position der Löcher in der Welle
- Schritt
Die Welle in die Bohrung in Teil PEL-A schieben. Sollte dies schwer gehen, können Sie die Bohrung mit einem 10mm Bohrer aufbohren. Achten Sie auf die Position der Löcher in der Welle und in Bauteil PEL-A.
- Schritt
Zwei Zylinderschrauben M4x10 in die dargestellten Öffnungen schrauben.
- Schritt
Stecken Sie die Messerscheibe auf die Stahlwelle. Sollte dies schwer gehen, dann können Sie die Bohrung in der Messerscheibe mit einem Senker entgraten, dann sollte es einfach gehen. Achten Sie auf die Ausrichtung der Messerscheibe. Die Zähne müssen in die dargestellte Richtung zeigen.
- Schritt

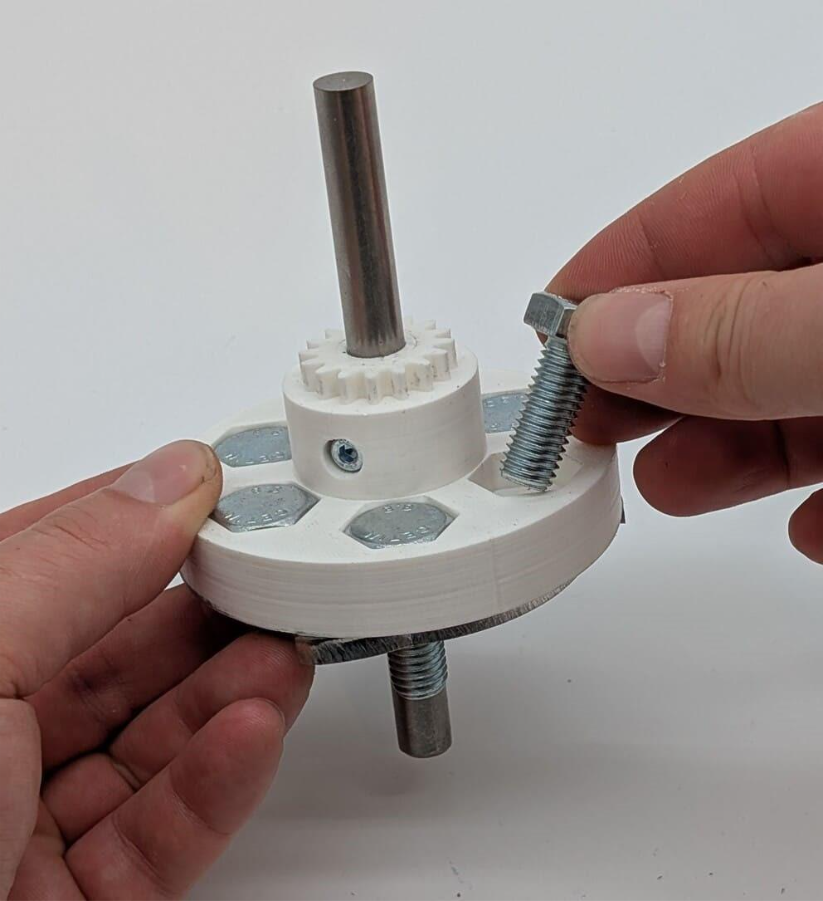

Stecken Sie 6 Sechskantschrauben M10x25 in die dargestellten Öffnungen.
- Schritt
Stecken Sie Teil PEL-B auf die Welle und die Gewinde der Schrauben.
- Schritt
6 Gewindemuttern M10 werden auf die Gewinde der Schrauben gedreht. Diese müssen nicht fest angezogen werden.
- Schritt
Drehen Sie die Gewindemuttern nur so weit, bis diese anliegen und die dargestellte Position erreicht haben. Die Gewindemutter müssen nicht fest angezogen sein.
- Schritt
Stecken Sie Teil PEL-C auf die Welle und die Gewindemuttern. Achten Sie dabei auf die Position der Löcher in der Welle und des Teils PEL-C. Dann schrauben Sie zwei Zilynderschrauben M4x10 in die beiden Löcher.
- Schritt
Positionieren Sie Teil PEL-G und das Uförmige Kugellager wie dargestellt. Das Kugellager wird mit einer Holzschruabe 3×25 festgeschraubt..
- Schritt
Nehmen Sie das große Schrägkugellager zur Hand. Dieses muss richtig herum eingabut werden. Drehen Sie die Seite mit dem dickeren Innenring nach oben.
- Schritt
Drücken Sie das Kugellager in die dargestellte Öffnung. Das Kugellager muss bündig mit der Oberfläche abschließen. Sollte dies Schwer gehen, schlagen Sie auf keinen Fall mit einem Hammer direkt auf das Kugellager. Legen Sie immer so etwas wie ein Stück Holz dazwischen.
- Schritt
Das Teil PEL-G wird wie dargestellt in die entsprechende Öffnung in Teil PEL-H1 gesteckt.
- Schritt
Richten Sie das Teil PEL-H2 so aus, wie im Bild dargestellt und befestigen Sie es mit zwei Holzschrauben 3×25.
- Schritt

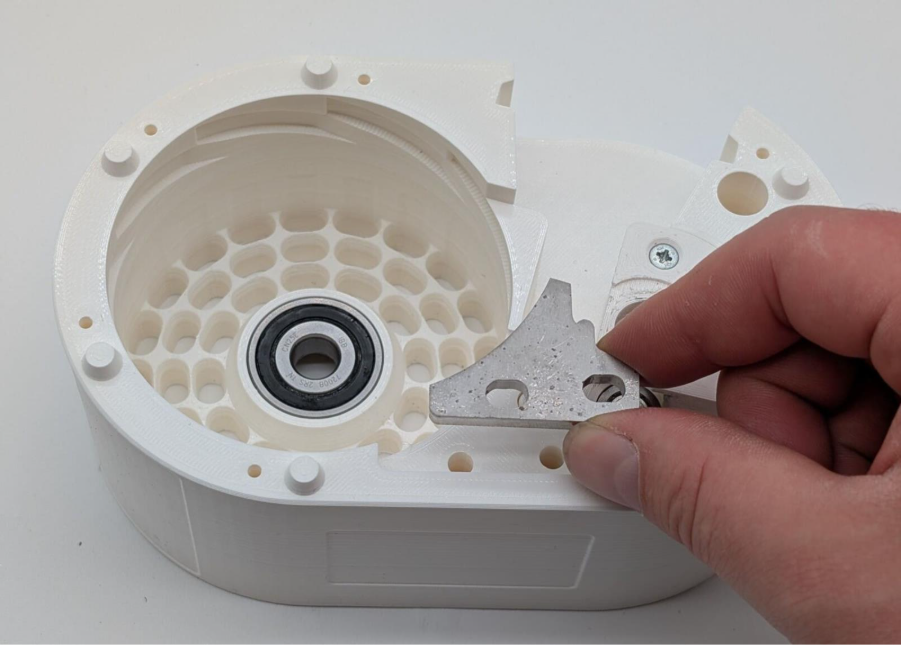

Richten Sie sie das feststehende Messer so aus, wie dargestellt und legen es in die entsprechende Öffnung. Stecken Sie zwei Zylinderkopfschrauben M5x55 in die beiden Löcher.
- Schritt
Von unten werden zwei Gewindemuttern M5 in die entsprechenden Öffnung gesteckt und dann die Schrauben angezogen. Die Gewindemuttern müssen sich auf das Gewinde der Schrauben drehen. Ziehen Sie die Schrauben noch nicht fest an.
- Schritt
Das feststehende Messer muss nun ausgerichtet werden. Es lässt sich ein kleines Stück in die dargestellte Richtung verschieben. Lösen Sie die Schrauben etwas, wenn es sich nicht verschieben lässt. Richten Sie das Messer so aus, dass der dargestellte halbrunde bogen genau mit dem 3D Druckteil PEL-H1 abschließt. Sollten die Messer mit der Zeit verschleißen, kann hier das Messer weiter nach links bewegt und befestigt werden, um einen kleineren Abstand zum drehenden Messer zu bekommen. Dann ziehen Sie die Zylinderschrauben fest an.
- Schritt
Die Druckfeder wird zusammen gedrückt und in den dargestellen Spalt geschoben. Es sind Vertiefungen vorgesehen, in welche die Feder treffen muss.
- Schritt

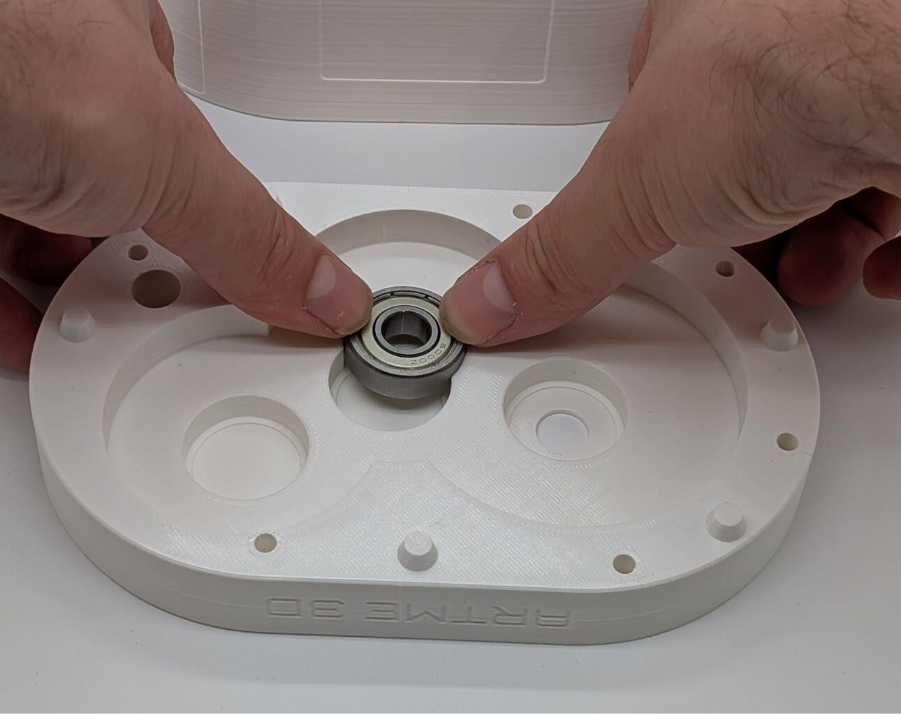

Ein Kugellager 10x26x8 wird in die dargestellte Öffnung in Teil PEL-I gedrückt. Das Kugellager muss bündig mit der Oberfläche abschließen. Sollte dies Schwer gehen, schlagen Sie auf keinen Fall mit einem Hammer direkt auf das Kugellager. Legen Sie immer so etwas wie ein Stück Holz dazwischen. Auch mit einem Schruabstock kann das Kugellager eingepresst werden.
- Schritt

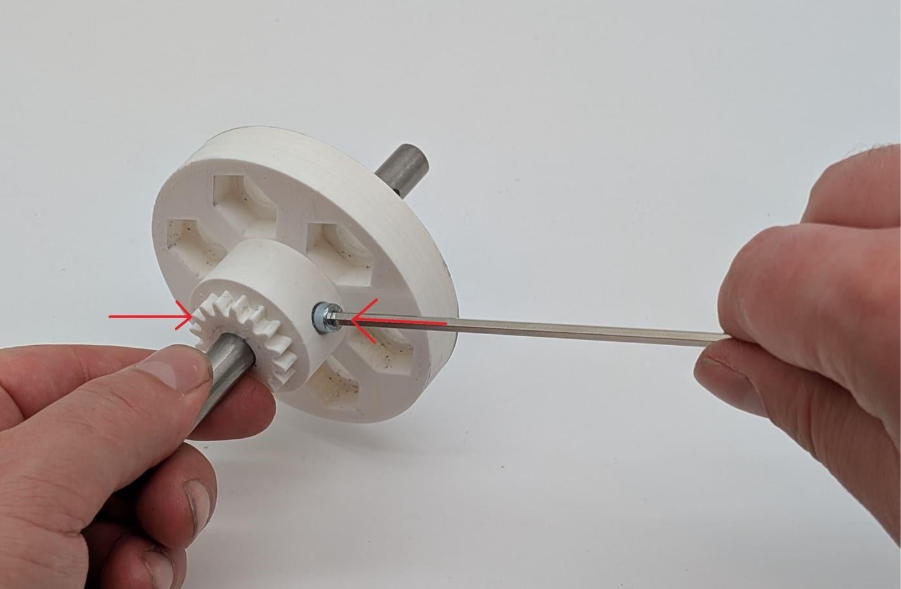

Eine Zylinderschraube M5x30 wird in das Vorschubrad gesteckt. Dann wird die kleine Madenschraube im Vorschubrad angezogen.
- Schritt

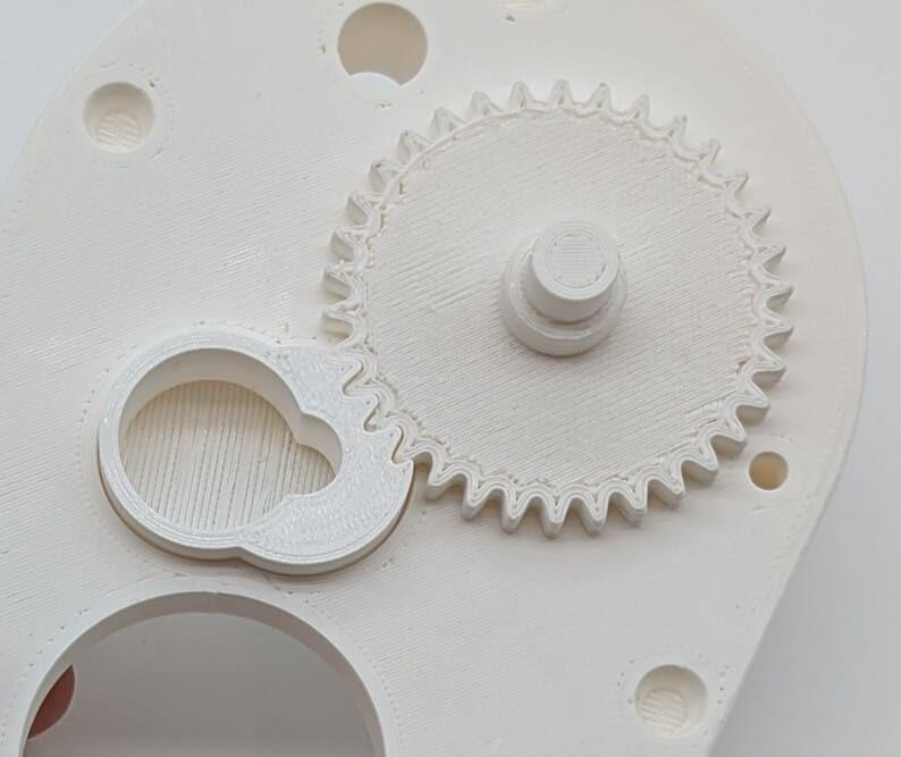

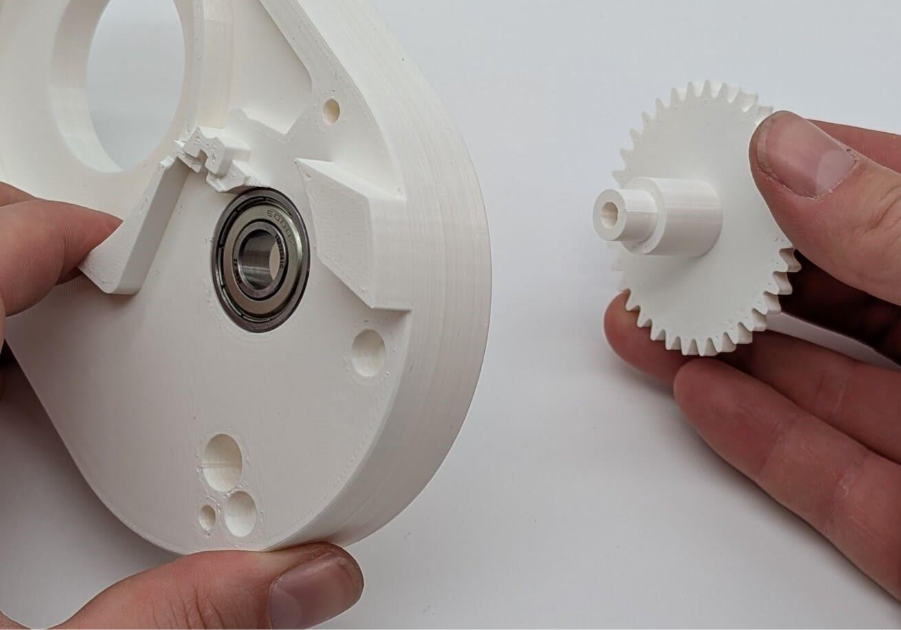

Richten Sie die Teile PEL-I und das Zahnrad PEL-E so aus wie dargestellt. Stecken Sie das Zahnrad in das Kugellager.
- Schritt
Drehen Sie das Teil um und Stecken Sie die Montagehilfe in die dargestellte Öffnung.
- Schritt
Nun wird die vorbereitete Zylinderschraube mit dem Vorschubrad in die dargestellte Öffnung geschraubt.
- Schritt
Nehmen Sie ein Kugellager 10x26x8 und das Zahnrad PEL-D1 oder PEL-D2 zur Hand. Hier wird entschieden, ob der Pelletiere später Pellets mit einer Lönge von 4,5 oder 2,5mm produzieren soll. In dieser Anleitung wird das Zahnrad PEL-D1 verwendet, welches 4,5mm lange Pellets erzeugt. Stecken Sie das Kugellager in die dargestellte Öffnung. Diese Öffnung erlaubt auch das Einstecken des Zahnrades in einer anderen Position. Diese würde verwendet werden, wenn Sie das Zahnrad PEL-D2 für 2,5mm lange Pellets verwenden würden. Stecken Sie das Zahnrad, wie dargestellt in das Kugellager.
- Schritt
Legen Sie die Passscheibe auf das Kugellager, wie dargestellt.
- Schritt
Stecken Sie die vorbereitete Messerwelle auf das Kugellager. ACHTUNG: Die Unterlegscheibe darf nicht verrutschen. Die Stahlwelle muss in die Unterlegscheibe und das Kugellager treffen.
- Schritt

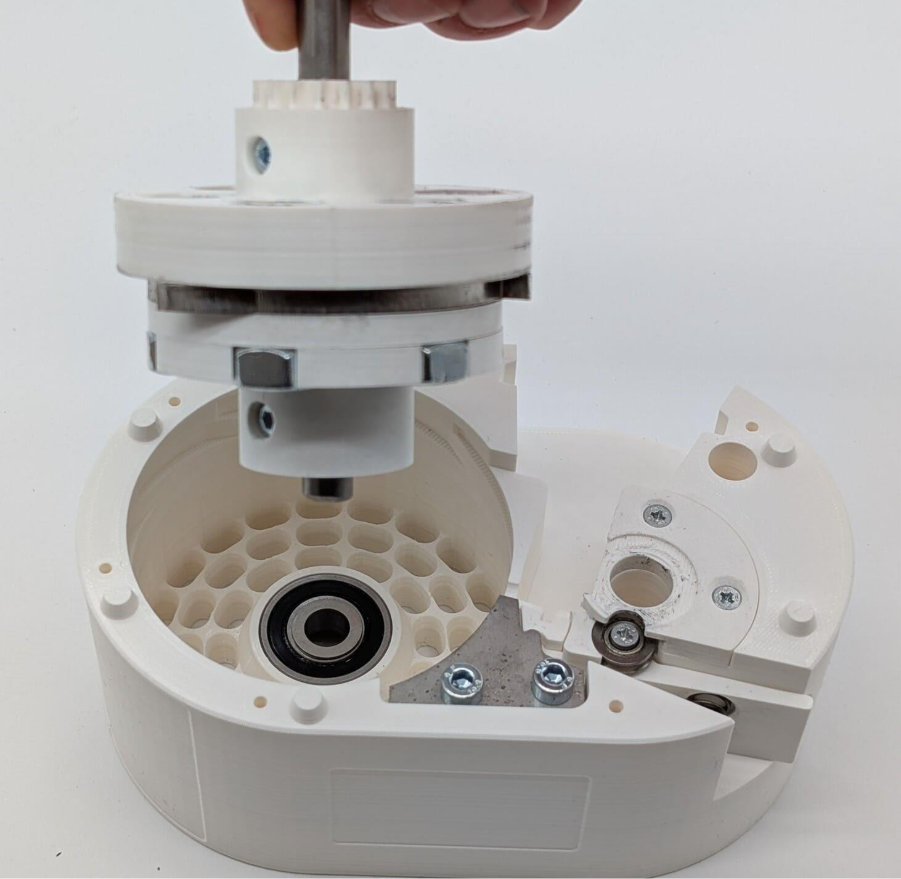

Stecken Sie das vorbereitete Bauteil PEL-I wie dargestellt auf das Teil PEl-H1. Um in die endgültige Position zu kommen, sollte die Welle mit den Fingern gedreht werden und der Spannhebel PEL-G wie dargestellt gezogen werden.
- Schitt

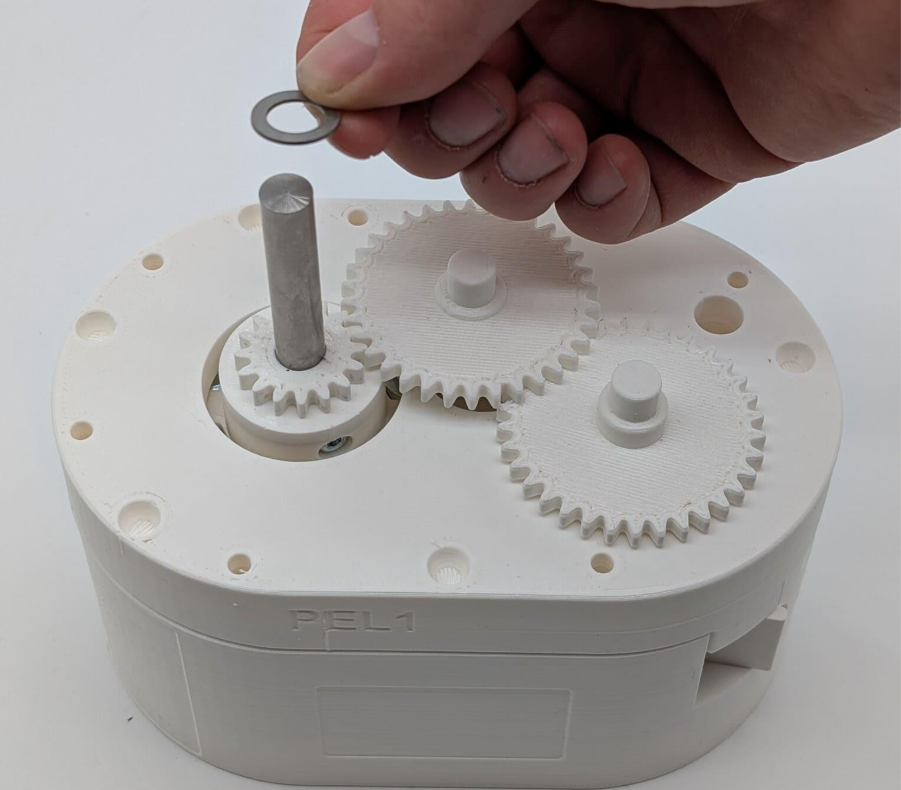

Stecken Sie die zweite Passscheibe auf die Stahlwelle.
- Schritt
Nehmen Sie ein Kugellager 10x26x8 und das Teil PEL-J zur Hand. Wie in Schritt 24 wird hier wird entschieden, ob der Pelletiere später Pellets mit einer Lönge von 4,5 oder 2,5mm produzieren soll. In dieser Anleitung wird das Zahnrad PEL-D1 verwendet, welches 4,5mm lange Pellets erzeugt. Stecken Sie das Kugellager in die dargestellte Öffnung. Diese Öffnung erlaubt auch das Einstecken des Zahnrades in einer anderen Position. Diese würde verwendet werden, wenn Sie das Zahnrad PEL-D2 für 2,5mm lange Pellets verwenden würden.
- Schritt
Stecken Sie zwei weitere Kugellager 10x26x8 in die daregstelen Öffnungen. Die Kugellager müssen bündig mit der Oberfläche anschließen.
- Schritt
Positionieren Sie das Teil PEL-J wie dargestellt und stecken es auf die vorbereiteten Teile. Drehen Sie dabei die Welle, sodass die Zahnräder ineinandergreifen.
- Schritt
Schrauben Sie sechs Holzschrauben 4×60 in die daregstellen Öffnungen. Ziehen Sie die Schrauben kreuzweise an.
- Schritt
Drehen Sie nun die Welle mit der Hand. Diese muss ich leicht drehen lassen. Wenn Sie einen Widerstand spüren, sind die Teile ggf. nicht wichtig ausgerichtet.
- Schritt
Geben Sie etwas Reinigungsalkohol auf ein Papiertuch und reinigen Sie die dargestellten Vertiefungen in der Oberfläche.
- Schritt

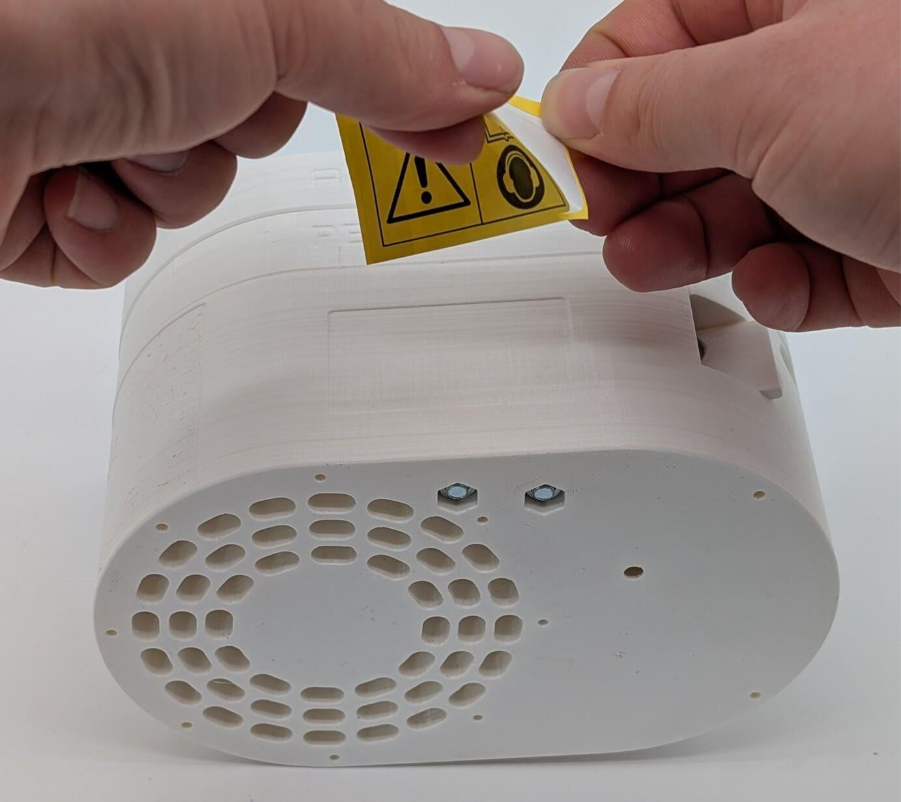

Entnehmen Sie den Aufkleber mit den Warnzeichen aus der Tüte mit der Bedienungsanleitung. Kleben Sie diesen wie dargestellt in die Vertiefung in der Oberfläche.
- Schritt
Entnehmen Sie den Aufkleber mit der Typenbezeichnung aus der Tüte mit der Bedienungsanleitung. Kleben Sie diesen wie dargestellt in die Vertiefung in der Oberfläche.
- Schritt
Positionieren Sie das Blechteil und Teil PEL-F wie daregstellt. Stecken Sie das Blech in den Schlitz und befestigen Sie es mit zwei Zylinderschrauben M4x10.
- Schritt
Schieben Sie die Baugruppe in die dargestellte Öffnung. Das Teil muss spürbar einrasten. Wenn es das nicht tut oder schwergängig ist, müssen die Druckteile ggf. nachbearbeitet werden.
- Fertig!
Fahren Sie nun mit Kapitel 05 fort.
