Der Pelletierer darf nur betrieben werden, wenn er auf der Arbeitsfläche befestigt ist und ein Umfallen oder Bewegen ausgeschlossen ist. Die hier dargestellten Fotos zeigen das Gerät ohne Sicherung oder Befestigung, das ist aus dokumentationstechnischen Gründen der Fall. Die verschiedenen Möglichkeiten sind in der Aufbauanleitung dargestellt. Wenn Sie Ihren Pelletierer ausreichend gegen Umfallen oder Bewegen gesichert haben, können Sie folgendermaßen fortfahren:
05.1 Spulenhalter und Spule befestigen

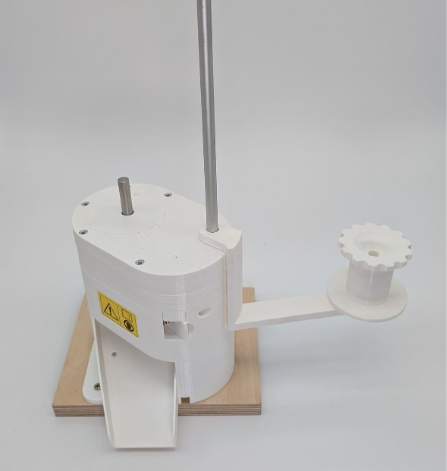

Die Aluminiumstange wird durch die Öffnung im Spulenhalter gesteckt und dann in die entsprechende Öffnung im Pelletierer gesteckt.
05.2 Bohrmaschine befestigen
Die Bohrmaschine wird mit dem Bohrfutter auf die Antriebswelle gesteckt und festgezogen (Position A im Bild). Der lösbare Kabelbinder dient dazu, die Bohrmaschine gegen Verdrehen zu sichern und mit der Aluminiumstange zu verbinden (Position B im Bild). Auch das Netzkabel wird damit geführt und gesichert.
05.3 Spule befestigen
Eine Filament-Spule wird auf dem Spulenhalter befestigt. Achten Sie auf die Position und den Biegeradius im nächsten Schritt.
05.4 Biegeradius einhalten

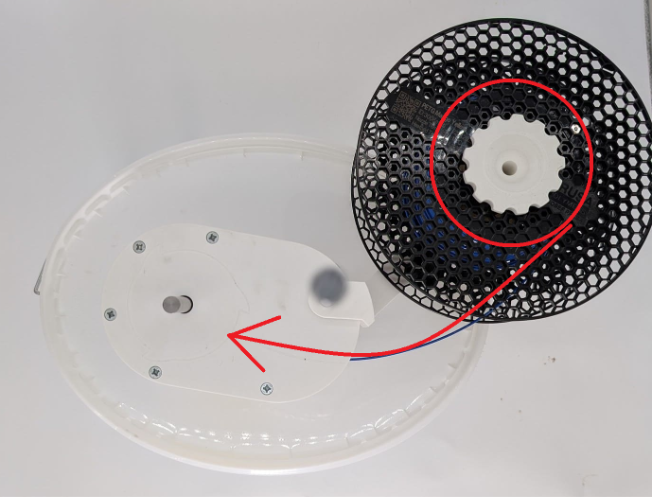

Das Filament muss wie dargestellt geführt werden. Durch die Aufwicklung auf der Spule, hat das Filament immer eine Krümmung. Diese Krümmung ist im inneren des Pelletierers fortgeführt, um ein durchbrechen des Filaments zu vermeiden.
