Aufbauanleitung
08 Düse mit Schmelzefilter
Original Desktop Filament Extruder MK1 by ARTME 3D
Version 05.02.2023
![](https://www.artme-3d.de/wp-content/uploads/2023/02/0-5.png)
Nutzungslizenz:
Die Aufbauanleitung des Original-Desktop-Filament-Extruder MK1 von ARTME 3D ist ein Open-Source-Projekt, das unter einer CC BY-SA-Lizenz verwendet wird:
Sie dürfen:
- Alle Inhalte verwenden, verändern und weitergeben.
Unter der folgenden Bedingung:
- Nennen Sie meinen Namen: David Pfeifer von ARTME 3D
- Verlinken Sie mein Projekt: www.artme-3d.de
- Geben Sie an, was geändert wurde
- Veröffentlichen Sie die Verwendung unter der gleichen Lizenz
Mehr Details zur Lizens siehe https://creativecommons.org/licenses/by-sa/4.0/
Zusätzlich Benötigtes Werkzeug für diesen Aufbau-Abschnitt:
Stabile Schere oder Seitenschneider
Markierungsstift
Übersicht Packstücke:
Packstück 0: gelieferter Karton
Packstück 1: Screws (SC) und Spare Parts (SP)
Packstück 2: Motors (MO)
Packstück 3: Custom Metal Parts (CM)
Packstück 4: Extruder Nozzle (EN)
Packstück 5: Electronics (EL)
Packstück 6: Tools (TO)
Packstück 7: Isolation (IN)
Schritt 1:
3D Druck:
1x Schmelzefilter Stanzwerkzeug 0 (EN04.1)
1x Schmelzefilter Stanzwerkzeug 1a (EN04.2)
1x Schmelzefilter Stanzwerkzeug 1b (EN04.3)
1x Schmelzefilter Stanzwerkzeug 2a (EN04.4)
1x Schmelzefilter Stanzwerkzeug 2b (EN04.5)
1x Schmelzefilter Zeichenschablone (EN05),
Aus Packstück 4 entnehmen:
1x Düse mit M6 Gewinde (EN01.1)
1x Schmelzefilter (EN02)
![](https://www.artme-3d.de/wp-content/uploads/2023/02/1-5.png)
Schritt 2:
Die Zeichenschablone (EN05) auf das Drahtgewebe für den Schmelzefilter legen und mit einem Markierungsstift das innere Quadrat umzeichnen.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/2-5.png)
Schritt 3:
Werkzeug: Schere oder Seitenschneider
Das aufgezeichnete Quadrat ausschneiden. Und dann die vier Ecken abschneiden. Dazu kann ein Seitenschneider oder eine stabile Schere verwendet werden. (Achtung, die Schere kann dabei frühzeitig verschleißen.) Schneiden Sie die Form so aus, dass die aufgezeichnete Markierung weitestgehend abgeschnitten wird.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/3-5.png)
![](https://www.artme-3d.de/wp-content/uploads/2023/02/3.1.png)
Schritt 4:
Das Stanzwerkzeug 0 bereitlegen und das Stanzwerkzeug 1a drauf setzen. (Im Bild sind die Nummerierungen in schwarz nachgezeichnet, für eine bessere Erkennbarkeit)
![](https://www.artme-3d.de/wp-content/uploads/2023/02/4-5.png)

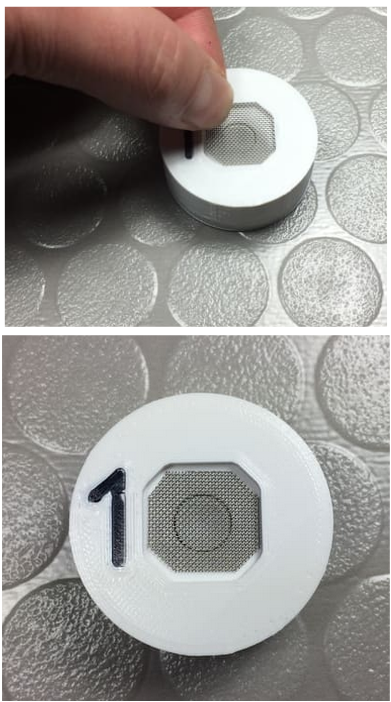

Schritt 5:
Das ausgeschnittene Drahtgewebe auf das Stanzwerkzeug legen. Dafür ist eine entsprechende Aussparung vorgesehen. Das Drahtgewebe muss in die Aussparung passen. Sollte es zu groß sein, muss es kleiner geschnitten werden. Sollte es ein wenig zu klein sein (wie im Bild) ist das kein Problem. Das Drahtgewebe muss zentriert liegen.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/5-5.png)
Schritt 6:
Legen Sie das Stanzwerkzeug 1b oben drauf. Ahten Sie darauf, dass das Drahtgewebe zentriert in der Form liegen bleibt und nicht verschoben wird. Dann drücken Sie fest mit beiden Daumen auf das Stanzwerkzeug.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/6-5.png)
![](https://www.artme-3d.de/wp-content/uploads/2023/02/6.1.png)

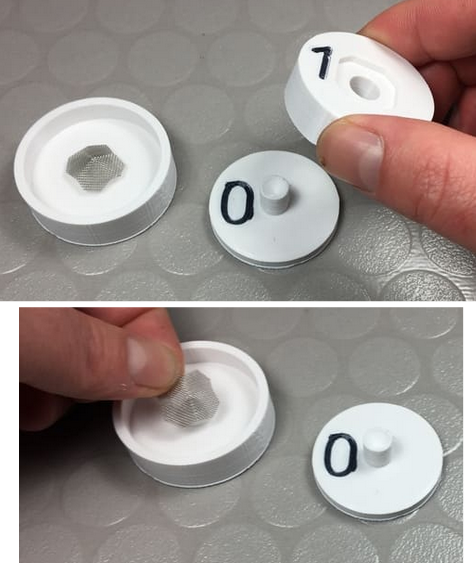

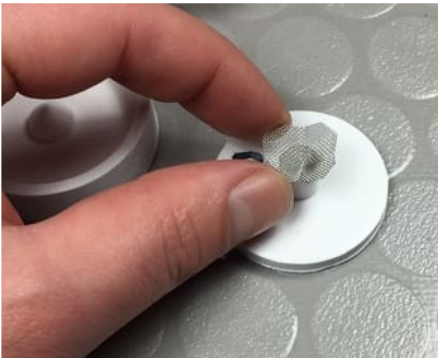

Schritt 7:
Nehmen Sie das Stanzwerkzeug 1a und legen es zur Seite. Dann nehmen Sie das Drahtgewebe und legen es zurück in das Stanzwerkzeug 0.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/7-5.png)
![](https://www.artme-3d.de/wp-content/uploads/2023/02/7.1.png)

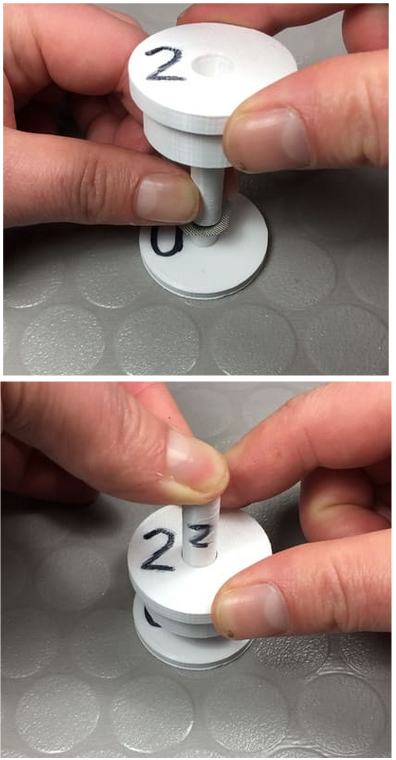

Schritt 8:
Stanzwerkzeug 2a wird mit der spitzen Seite auf das Drahtgewebe gelegt. Dies dient als Zentrierung. Schieben Sie dann Stanzwerkzeug 2b über Stanzwerkzeug 2a.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/8-5.png)
![](https://www.artme-3d.de/wp-content/uploads/2023/02/8.1.png)
Schritt 9:
Drücken Sie beide Stanzwerkzeug nach unten, sodass sich die Teile zentrieren. Dann drücken Sie mit beiden Daumen und viel Kraft auf Stanzwerkzeug 2b bis es sich über das Drahtgewebe schiebt.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/9-5.png)

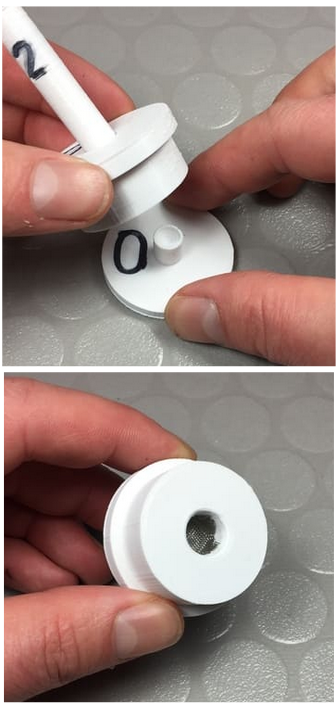

Schritt 10:
Ziehen SIe die Teile auseinander. Das Drahtgewebe bleibt im Stanzwerkzeug 2b stecken.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/10-6.png)
Schritt 11:
Das Stanzwerkzeug 2a wird zum Herausdrücken des Drahtgewebes verwendet.
ACHTUNG: Das Drahtgewebe hat scharfe Kanten und kann Haut und Finger verletzen. Beim Herausdrücken halten Sie die Hände von dem Drahtgewebe fern.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/11-6.png)

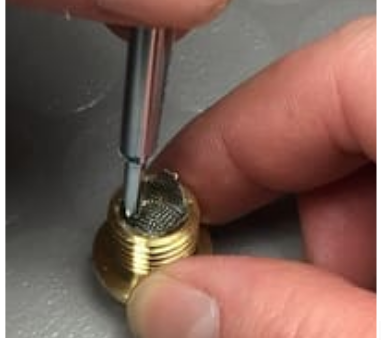

Schritt 12:
Aus dem Drahtgewebe ist so ein Schmelzefilter entstanden, der nun in die Düse eingesetzt wird. Legen Sie dazu den Schmelzefilter auf die Öffnung der Düse und drücken ihn z.B. mit einem Schraubendreher in die Öffnung. Drücken Sie am Rand des Schmelzefilters entlang siehe Bild.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/12-6.png)
![](https://www.artme-3d.de/wp-content/uploads/2023/02/12.1.png)
![](https://www.artme-3d.de/wp-content/uploads/2023/02/12.2.png)
![](https://www.artme-3d.de/wp-content/uploads/2023/02/12.3.png)

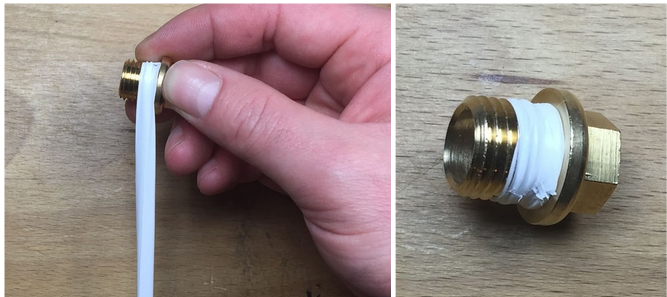

Schritt 13:
Aus Packstück 4 entnehmen: Teflonband (EN03)
Richten Sie die Düse wie auf dem Bild aus und legen das Teflonband an das Gewinde. Halten Sie es mit einem Finger fest, bis Sie die ersten Umwicklungen getätigt haben, dann hält sich das Band von selbst. Es reicht aus, wenn Sie den unteren Gewindeteil abdichten. Wenn Ihnen das Teflonband zu breit erscheint, ziehen Sie es einfach etwas in die Länge oder falten es, dann wird es schmaler. Nach ca. 7 Umdrehungen können Sie das Teflonband abreißen und andrücken.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/13-5.png)
Schritt 14:
Aus Packstück 4 entnehmen: 3D Druckerdüse (EN01.2 oder EN01.3), Teflonband (EN03)
Wählen Sie die entsprechende Düse aus (EN01.2 mit 1,7mm Bohrung für PLA und PETG. EN01.3 mit 1,5mm Bohrung für ABS)
Auch die kleine Düse kann auf die gleiche Weise wie in Schritt 9 abgedichtet werden. Die kleine Düse ist eine Standart V6 (E3D Style) 3D-Drucker-Düse, welche bei Bedarf günstig nachgekauft und aufgebohrt werden kann.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/14-5.png)

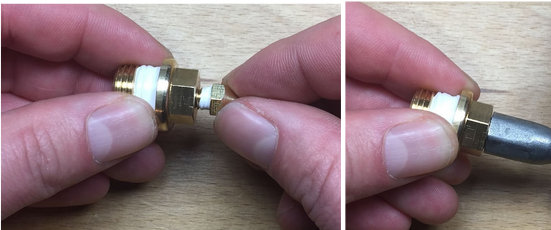

Schritt 15:
Aus Packstück 6 entnehmen: Steckschlüssel 6x7mm (TO01)
Nun werden beide Düsen ineinander geschraubt. ziehen Sie die kleine Düse nicht zu fest an, da sie sonst abreißen kann.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/15-5.png)
Schritt 16:
Aus Packstück 6 entnehmen: Steckschlüssel 13x17mm (TO03)
Die Düse wird nun in das Extruder-Rohr geschraubt. Wenn der Extruder später aufgeheizt ist, ziehen Sie die Düse noch einmal fest.
![](https://www.artme-3d.de/wp-content/uploads/2023/02/16-5.png)
Geschafft:
Herzlichen Glückwunsch! Der Aufbau des Original-Desktop-Filament-Extruder MK1 ist nun abgeschlossen. Bevor Sie den Extruder in Betrieb nehmen, lesen Sie bitte unbedingt die Bedienungsanleitung!
