03.1 Daten des Bausatzes
- Name: Original Desktop Filament Extruder MK3.9 by ARTME 3D® (Bausatz)
- Kontakt: E-Mail: kontakt@artme-3d.de, Telefon: +4915771417817
- Filament: 1,75 mm (2,85mm Optional mit Einschränkungen)
- EEE Gruppe: 3 (IT- und/oder Telekommunikationsgeräte), Geräteverwendung: nur in Innenräumen
- Maße: 493mm breit, 667mm hoch, 326mm tief
- Hersteller: Artme GmbH, Ludwigstraße 202, 67165 Waldsee, Deutschland
- Geräteverwendung: nur im Innenbereich
- Stromversorgung: AC/DC Schaltnetzteil, Eingang 100-240 VAC, 50/60 Hz, 2.0 A / Ausgang 24V, 5 A, 120 W max, entspricht Teil 15 der FCC-Regeln
- Sicherung: SMD Sicherung, fest verlötet
- Arbeitstemperaturbereich: 18 °C bis 30 °C
- Luftfeuchtigkeit: maximal 50 %
- Gewicht des “MK3.9” Bausatzes (brutto / netto): 8,75kg / 7,3kg
- Gewicht des “MK3.9 light” Bausatzes (brutto / netto): 4,5kg / 3,8kg
- Gewicht des “MK3.9 zero” Bausatzes (brutto / netto): 3,7kg / 3,0kg
- Die Seriennummer wird mitgeliefert und muss auf dem Rahmen angebracht werden.
- Maximale Temperatur: 260°C
- Maximale Drehzahl: 30 U/min bei 6-8NM, Antrieb durch Nema23 Schrittmotor mit 15:1 Planetengetriebe
- Aufheizzeit von 20 auf 185°C ca. 12-15 Minuten
- Eine Extruderschnecke mit hoher Kompression ist im Bausatz enthalten. Diese ist zwei ovalen Markierungen am Schaft versehen und hat folgende Daten: ⌀12mm, Gesamtlänge 215mm, 3 Zonen. Kompressionsverhältnis 2:1.
- Die Extruderschnecke mit niedriger Kompression ist optional erhältlich. Diese ist mit nur einer ovalen Markierung am Schaft versehen und hat folgende Daten: ⌀12mm, Gesamtlänge 215mm, 2 Zonen. Kompressionsverhältnis 1,1:1.
- Maximale Spulengröße: 1kg Spulen mit 200mm Durchmesser und einer Breite von 80mm.
- Die Verwendung von 2kg Spulen mit einem Durchmesser von 300mm und einer Breite von 100mm ist optional möglich, durch die Nachrüstung einiger Teile.
- Genauigkeit des Filament-Durchmessers: +/- 0.05mm bei der Verwendung von Granulat/Pellets. +/- 0.07mm bei der Verwendung von geschreddertem 3D Druckabfall.
- Maximale Extrusionsleistung ohne Filament-Kalibrierung, ohne Schmelzefilter und mit 1.7 mm Düse: 450 Gramm pro Stunde (getestet mit Ingeo 4043D PLA, 210°C, 30RPM, Extruderschnekce mit hoher Kompression)
- Normale Extrusionsleistung mit Filament-Kalibrierung, Schmelzefilter und 1.7mm Düse: 250 bis 350 Gramm pro Stunde (0,25 bis 0,35 kg/h), je nach Material. (Durch das Filtern, Kühlen, Kalibrieren und Aufwickeln wird die maximale Extrusionsleistung etwas kleiner).
- Maximale Systemgeschwindigkeit (Filament maßhaltig produzieren und aufwickeln): 1.3m bis 1,6m pro Minute. Erfahrungsgemäß dauert es im Durchschnitt ca. 4 bis 5 Stunden um ca.1kg Filament mit 1,75mm Durchmesser zu produzieren.
- Getestete Materialien: PLA, ABS, ASA, PETG, TPU
- Andere Materialien können möglich sein, das ist aber vom Einzelfall abhängig und wird nciht garantiert. Materialien die sehr schnell nach dem Verlassen der Düse erstarren, können die Kalibrierung und die Aufwicklung stören. Dann sind umbauten und etwas experimentieren nötig.

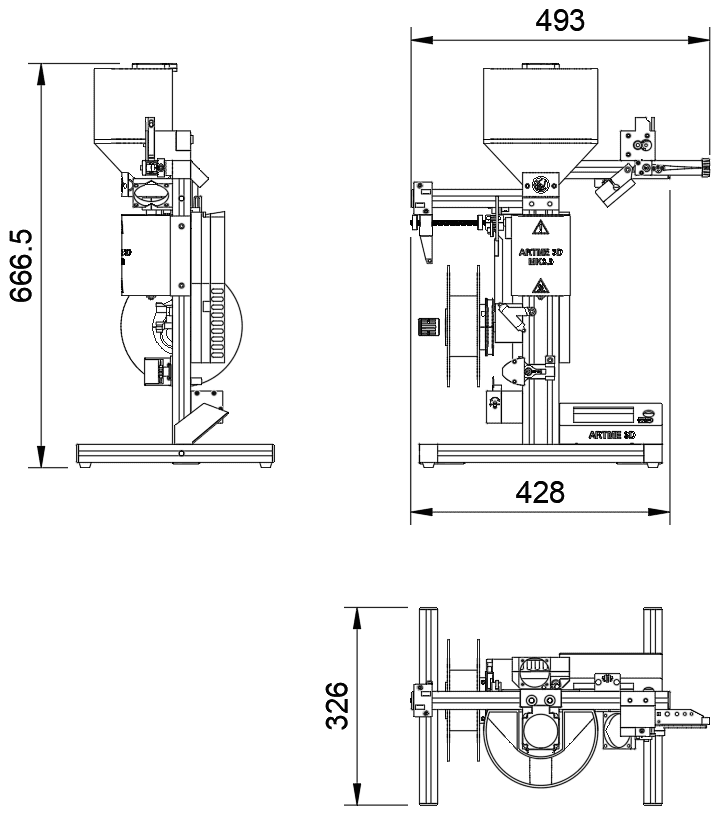

03.2 Maße und Zeichnung
