- Schritt
Aus Packstück 2 entnehmen:
Beutel 1: 6x Holzschraube 2,5×12, 1x Holzschraube 3×25
Beutel 2: 4x Zylinderschraube M3x6, 5x Zylinderschraube M4x10
Beutel 5: 2x Hammermutter M4
Aus Packstück 3 entnehmen:
Beutel 9: 4x Kugellager 4x13x5
Beutel 7: 1x Zahnriemen
Beutel 10: 1x Riemenrad
Beutel 12: 1x Geflechtschlauch 12mm
Werkzeug: Innensechskantschlüssel 1,5
3D Drucker Teile: SD-A, SD-B, SD-C, SD-D, SD-E, 2x SD-F, FR-D
- Schritt
Aus Packstück 4 entnehmen: Schrittmotor Nema 17 mit 210 mm langer Anschlussleitung.
- Schritt

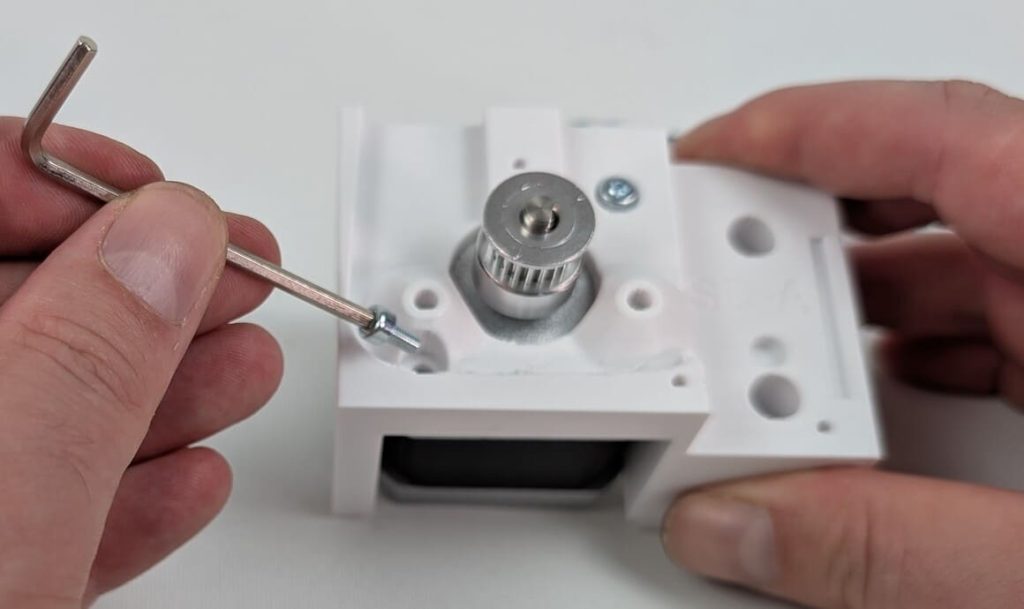

Das Riemenrad auf die Welle des Schrittmotors schieben. Der Abstand von der Montagefläche des Motors bis zur Spitze des Riemenrades beträgt ca. 20 mm, die genuae Position wird später eingestellt, daher die zwei Madenschrauben noch nicht ganz fest anziehen.
- Schritt
Motor und Teil SD-A positionieren wie abgebildet. Dann den Motor in das Teil einsetzen.
- Schritt
Den Motor mit zwei Zylinderschrauben M3x6 befestigen.
- Schritt
Werkzeug: Schere, Feuerzeug
Ein Stück vom Gewebeschlauch (mit 12mm breite) mit einer Länge von 90 mm abschneiden. Die offenen Litzen des Geflechtschlauchs an beiden Enden mit dem Feuerzeug verschmelzen. Achtung: Die Flamme nur sehr kurz an die Litzen halten, sonst können giftige Dämpfe entstehen oder sich der Kunststoff entzünden. Dämpfe auf keinen Fall einatmen, Feuer sofort auspusten.
- Schritt
Um den Stecker der Anschlussleitung durch den Geflechtschlauch zu ziehen, können Sie wieder Teil EL-M verwenden.
- Schritt
Den Geflechtschlauch bis zum Motor schieben.
- Schritt
Geflechtschlauch zusammendrücken und Teil SD-D mit drei Holzschrauben 2,5×12 befestigen. Ausrichtung siehe Bild.
- Schritt

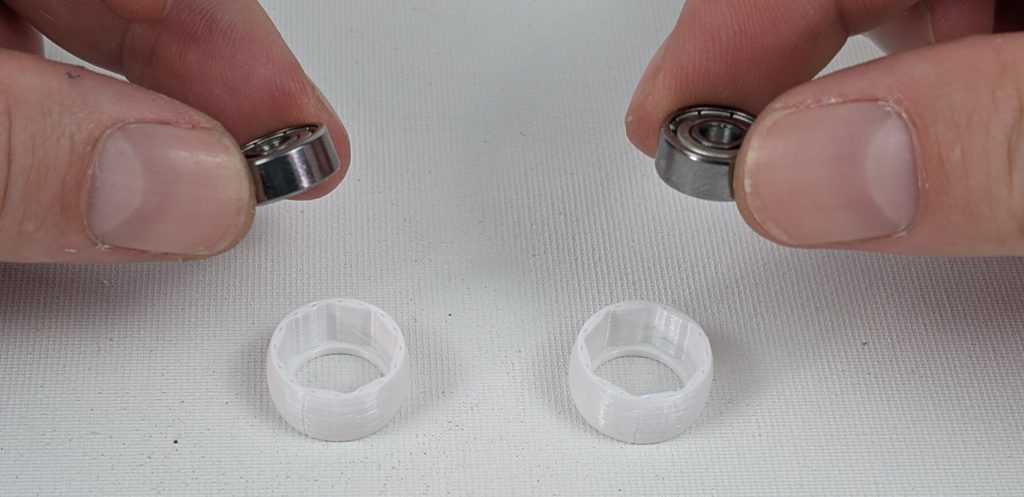

Zwei Kugellager in die zwei Bauteile SD-F eindrücken. Achtung: Wenn es schwer geht, nicht mit dem Hammer direkt auf das Kugellager schlagen. Verwenden Sie Bauteil SO-G, siehe Bild. Achten Sie darauf, dass das Kugellager ganz eingeführt ist.
- Schritt
Mit zwei Zylinderschrauben M4x10 die beiden Kugellager auf dem Gehäuse befestigen.
- Schritt
Den Zahnriemen wie dargestellt positionieren und dann die Position des Riemenraden prüfen und korrigieren. Der Riemen muss mittig auf den Kugellagern laufen, siehe Bild. Dann die Madenschrauben des Riemenrades anziehen.
- Schritt

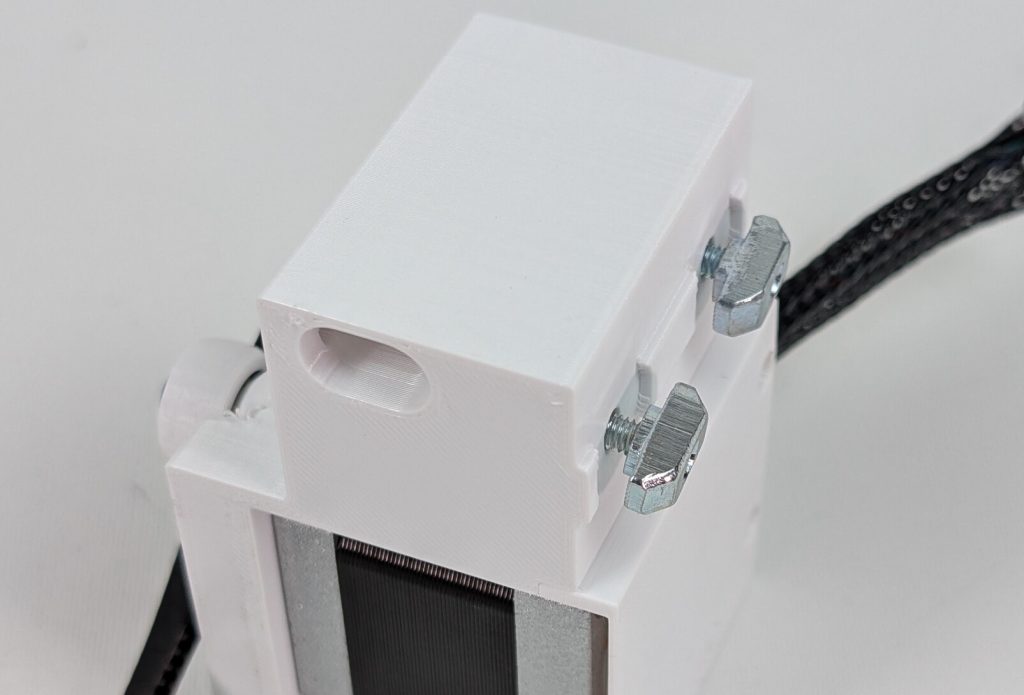

Stecken Sie zwei Zylinderschrauben M4x10 in die dargestellten Bohrungen. Dann schrauben Sie zwei Hammermuttern auf das Gewinde der Zylinderschrauben.
- Schritt
Klappen Sie nun den Zahnriemen so um, dass die Zähne nach außen zeigen und die flache Fläche nach innen zeigt.
- Schritt

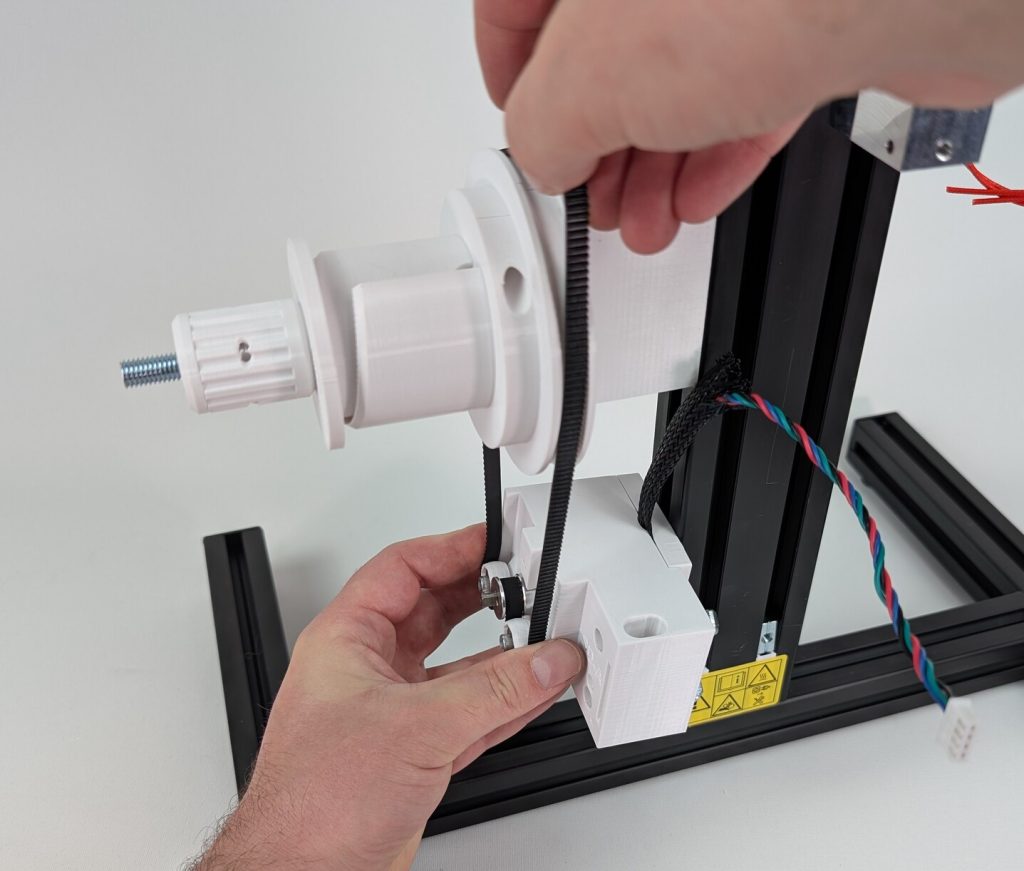

Halten Sie den Motorhalter und den Zahnriemen wie angezeigt und führen Sie den Zahnriemen über den Spulenhalter. Achten Sie darauf, dass die Zähne des Zahnriemen weiterhin nach außen zeigen.
- Schritt
Der Motorhalter wird in die seitliche Nut des Aluprofils eingesteckt. Ziehen Sie die Schrauben noch nicht fest an. Legen Sie das Teil FR-D in die Nut. Dieses dient dazu den richtige Position einzustellen.
- Schritt
Dann den Motorhalter nach oben schieben und festschrauben. Danach das Teil FR-D wieder entfernen.
- Schritt
Setzen Sie zwei Kugellager auf das Bauteil SD-B auf die dargestellte Bohrung und schrauben die Kugellager mit einer Holzschraube 3×25 fest.
- Schritt

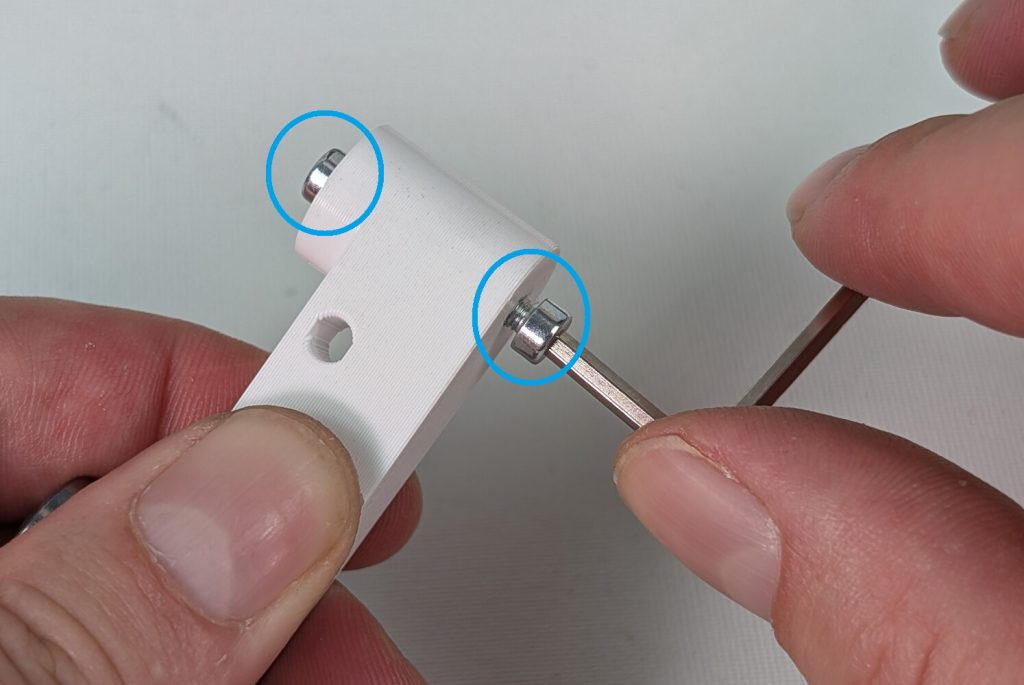

Seitlich drehen Sie zwei Zylinderschrauben M3x6 in die dafür vorgesehenen Bohrungen.
- Schritt
In die Bohrung auf der Oberseite wird eine Zylinderschraube M4x10 eingedreht.
- Schritt
Positionieren Sie den Riemenspanner auf dem Bauteil SD-C. Ausrichtung siehe Bild. Der Kopf der Zylinderschraube M3x6 trifft dabei in die dafür vorgesehene Öffnung.
- Schritt
Setzen Sie beide Bauteile auf den Motorhalter. Achten Sie darauf, dass der Zahnriemen sauber um die Kugellager geführt ist. Die zweite kleine Zylinderschraube M3x6 am Riemenspanner muss in das Gegenstück am Motorhalter treffen. Schrauben Sie den Deckel mit 3 Holzschrauben 2,5×12 fest.
- Fertig!
Fahren Sie nun mit Kapitel 09 fort.
