1. Schritt
Um mit dem Aufbau des MK3.9 fortfahren zu können müssen Sie folgende Werkzeuge beschaffen und vorbereiten:
- Leere Filamentspule (Innendurchmesser 40 bis 60mm)
- Hammer oder besser Schraubstock
- Zollstock (mit Millimeteranzeige) oder Messschieber
- Schraubendreher Kreuzschlitz (Klein,PZ1) („small Phillips Screwdriver“)
- Schraubendreher Kreuzschlitz (mitttel)
- Schraubenschlüssel Größe 13mm
- Schere
- Cuttermesser
- Feuerzeug
- Abisolierzange
- Crimpzange für Aderendhülsen
- Seitenschneider
- Staubmaske ggf. bei der Verarbeitung von Keramikwolle
- Reinigungsalkohol und Papiertücher
- Permanentmarker ( Wasserfester Stift)
2. Schritt
Im den folgenden Schritten wird der Lieferumfang des originalen Desktop Filament Extruders MK3.9 von ARTME 3D aufgelistet. Dies ermöglicht folgendes:
1. Sie können den Lieferumfang auf Vollständigkeit kontrollieren. Wenn Sie das nicht wollen, können sie direkt mit dem Aufbau im nächsten Kapitel beginnen.
2. Sie können die Bezeichnung und Größe der Einzelteile besser verstehen, wenn sie danach suchen und sich nicht sicher sind, wonach Sie suchen müssen.
3. Sie können alle nötigen Teile überblicken, wenn Sie den Extruder selbst nachbauen und die Teile selbst beschaffen wollen. Alles was Sie nicht selbst beschaffen können, gibt es bei uns auch zu kaufen. Siehe Produkt-Links weiter unten.
3. Packstück 1 verstehen
Um sich mit den Einzelteilen zurecht zu finden, ist hier der Paketinhalt aufgelistet. Die weitere Aufbauanleitung bezieht sich auf diese Nummerierungen dieser Packstücke.
Packstück 1 (gelieferter Karton): Aluminiumprofile und vormontiertes Extruder Rohr, Beutel mit Werkzeug, PLA 0,5kg
Packstück 2: Schrauben (Auflistung siehe weiter unten)
Packstück 3: Kleinteile (Auflistung siehe unten)
Packstück 4: Nema23 Getriebemotor (Übersetzung15:1)
Packstück 5: 2x Nema 17 Schrittmotor und Schrittmotortreiber
Packstück 6: Extruderschnecke, Heizelement, Motorhalterung und Düsen
Packstück 7: Lüfter und Leitungen
Packstück 8: Steuerboard (MKS Gen L V2.1) mit Schrittmotortreiber, LCD Display
Packstück 9: Netzteil und länderspezifisches Anschlusskabel
Packstück 10: Keramikfasermatte
4. Packstück 2 verstehen
Um sich mit den Schrauben zurecht zu finden, ist hier der Inhalt der nummerierten Beutel aus Packstück 2 aufgelistet. Die weitere Aufbauanleitung bezieht sich auf diese Nummerierung. Lassen Sie die Kleinteile in den nummerierten Beuteln drin, bis Sie diese im Aufbauschritt brauchen!
Beutel 1:
70x Holzschraube 2,5×12
25x Holzschraube 3×25
1x Holzschraube 4×60
Beutel 2:
10x Zylinderschraube M3x6
65x Zylinderschraube M4x10
Beutel 3:
2x Senkkopfschraube M8x30
4x Senkkopfschraube M5x16
1x Sechskantschraube M5x40
1x Sechskantschraube M8x60
1x Sechskantschraube M10x50
Beutel 4:
4x Unterlegscheibe M5
2x Unterlegscheibe M6
6x Unterlegscheibe M8
Beutel 5:
27x Hammermutter M4
1x Gewindemutter M10
2x Gewindemutter M5
1x Gewindemutter M8
2x Spannscheibe M4 aus Edelstahl
Beutel 6:
4x Holzschraube 8×50
2x Holzschraube 8×80
1x Zylinderschraube M4x5
1x Holzschraube 2,5×20
5. Packstück 3 verstehen
Um sich mit den Kleinteilen zurecht zu finden, ist hier der Inhalt der nummerierten Beutel aus Packstück 3 aufgelistet. Die weitere Aufbauanleitung bezieht sich auf diese Nummerierung. Lassen Sie die Kleinteile in den nummerierten Beuteln drin, bis Sie diese im Aufbauschritt brauchen!
Beutel 7:
6x Abdeckkappe 30×30
1x Passfeder 4x4x20
1x Zahnriemen GT2, 6x500mm
4x Gummifüße
1x Lüftergitter 50×50
1x Lüftergitter 60×60

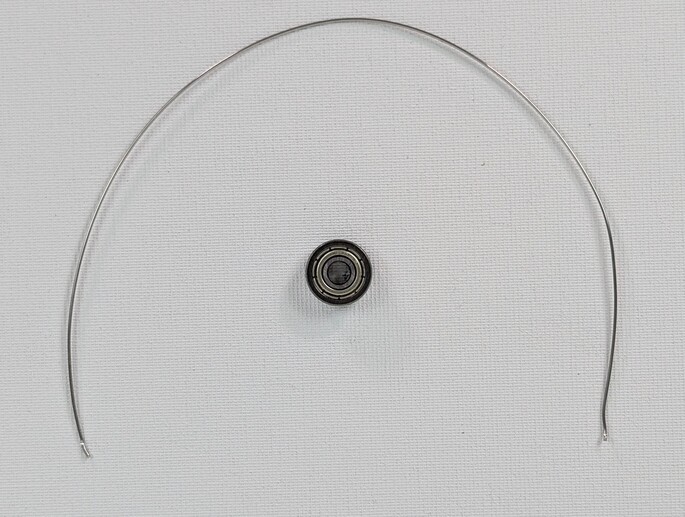

Beutel 8:
2x Draht 0,6x170mm
1x Kugellager 4x12x4
Beutel 9:
1x Axiallager 47x20x11mm
24x Kugellager 4x13x5
2x Kugellager 10x26x8
Beutel 10:
1x gefederte Messingmutter 8×8
1x Zahnriemenrad GT2, 6mm, 20 Zähne
3x Bürstenleiste 20mm
1x Trapezgewindespindel 8x8x140mm
1x Extruder Vorschubrad 12mm, 40 Zähne
Beutel 11:
2x Druckfeder 6×0,5×35
1x Zugfeder 3×0,2×20
Beutel 12:
55cm Geflecht-Schlauch 6,4mm
120cm Geflecht-Schlauch 12mm
20cm Geflecht-Schlauch 19mm
Beutel 13:
1x Federstahlstift 1,8×40 mm
1x Schmelzefilter 32×100, Mesh50
1x Teflonband 500mm
1x Kabelbinder 95mm
6. Packstück 4 verstehen
1x Nema23 Schrittmotor mit Planetengetriebe 15:1.

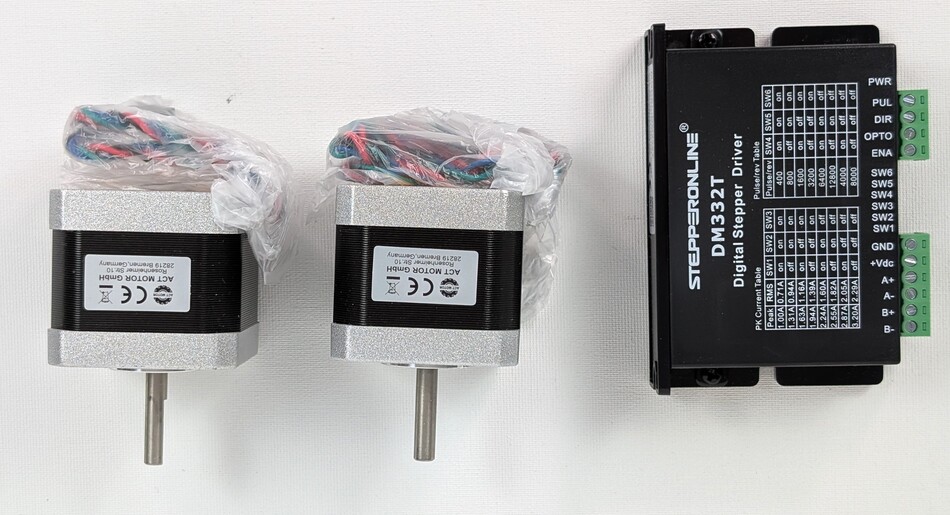

7. Packstück 5 verstehen
1x Nema 17 Schrittmotor (39mm lang. Anschlussleitung 420mm lang)
1x Nema 17 Schrittmotor (39mm lang. Anschlussleitung 210mm lang)
1x Schrittmotortreiber DM332T
8. Packstück 6 verstehen
1x Extruderschnecke hohe Kompression
1x Extruderschnecke niedrige Kompression
1x Extruder-Rohr
1x Rohrhalter 1
1x Rohrhalter 2
1x Motorhalter
1x Heizelement mit zwei 24V/40W Heizpatronen (eingepresst)
1x Düse mit M14x1 Gewinde
1x Düse mit M6 Gewinde und 1,7mm Bohrung
1x Düse mit M6 Gewinde und 1,5mm Bohrung
1x Düse mit M6 Gewinde und 1,0mm Bohrung
9. Packstück 7 verstehen
1x Lüfter 50x50x15
1x Lüfter 60x60x20
1x RAdiallüfter 50×20
1x Optischer Endschalter (reprap)
1x Thermistor NTC100K (3mm Metalhülse)
1x Temperatursicherung 318°C
1x Hohlbuchse 5A
1x Wagoklemme 221-2411
2x Wagoklemme 221-413
1x Silikonleitung 1mm² 45cm lang mit Flachstecker aus Edelstahl
1x Silikonleitung 1mm² 15cm lang mit Flachstecker aus Edelstahl
3x Einzelader 1mm² in Farbe rot, 100mm lang
3x Einzelader 1mm² in Farbe schwarz, 100mm lang
1x Aderendhülse 2×0,5mm²
7x Aderendhülse 1mm²
4x Aderendhülse 0,14mm²
10. Packstück 8 verstehen
1x MKS Gen L V2.1 mit zwei Schrittmotortreibern TMC2208 und 3 Jumper
1x LCD Display mit zwei Flachbandkabel
1x USB Kabel
11. Packstück 9 verstehen
1x Netzteil 24V/5A mit Hohlbuchse 5,5×2,5mm
1x Länderspezifisches Netztkabel
12. Packstück 10 verstehen
1x Keramikwolle 25mm dick (130x220mm)
13. Fertig!
Fahren Sie nun mit Kapitel 03 fort.
