- Schritt
Aus Packstück 2 entnehmen:
Beutel 2: 4x Zylinderschraube M4x10
Beutel 5: 2x Hammermutter M4, 2x Spannscheibe M4
Beutel 6: 1x Zylinderschraube M4x5
Aus Packfstück 10 entnehmen: 1x Keramikfasermatte 130x220x25mm
Aus Packstück 7 entnehmen: 1x Hitzebeständige Leitung, 1x Thermistor, 1x Temperatursicherung
Werkzeug: 2x Nitril-Handschuh
3D Drucker Teile: IN-A, IN-B, IN-C
- Schritt

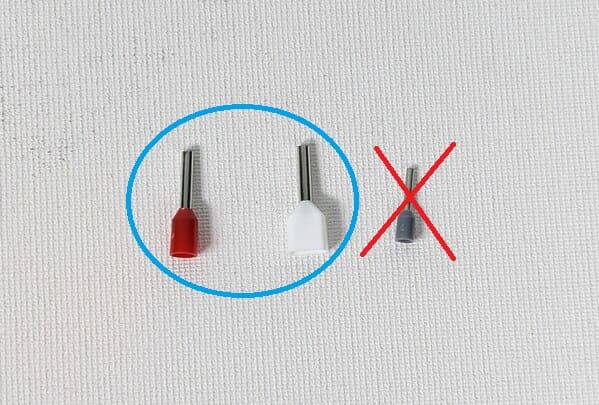

Aus Packstück 7 entnehmen:
1x Doppel-Aderendhülse 2×0,5mm
1x Aderendhülse 1,0mm
- Schritt
In den nächsten Schritten werden diese zusätzlichen Werkzeuge benötigt:
1x Abisolierzange
1x Crimpzange für Aderendhülsen
1x Seitenschneider oder Schere
- Schritt
Nehmen Sie die Silikonleitung mit der Länge von 450mm zur Hand.
- Schritt
Isolieren sie das offene Ende der Silikonleitung ca. 12mm ab.
- Schritt
Die Litzen werden verdrillt. Dafür diese mit Daumen und Zeigefinger verdrillen. Dann die Aderendhülse 1,0mm aufstecken und mit der Crimpzange aufpressen.
- Schritt

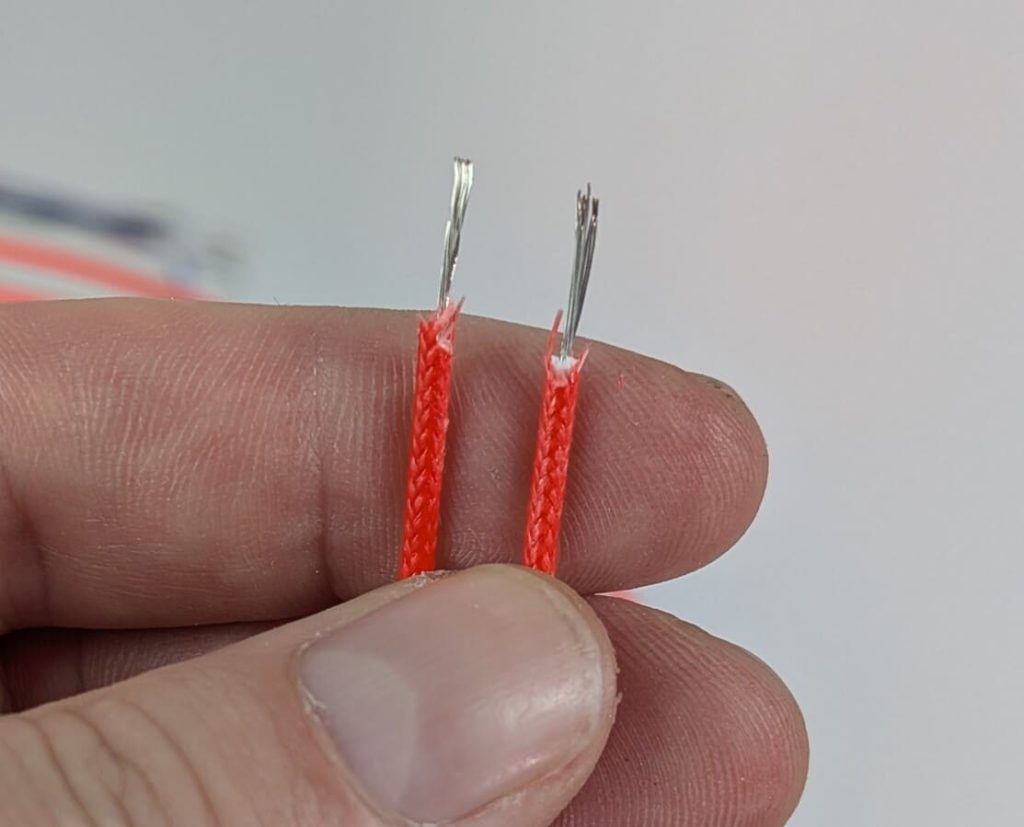

Nehmen Sie die beiden längeren Leitungen vom Heizelement zur Hand und isolieren diese auch ca. 12mm ab. Achtung: Diese Leitung enthält Glasfaser und ist daher relativ schwierig abzuisolieren. Es ist oft von Vorteil mehrfach von verschiedenen Richtungen die Zange anzusetzen.
- Schritt
Es kann passieren, dass einzelne Fasern nicht durchtrennt werden. Diese dann vorsichtig separieren und mit dem Seitenschneider oder einer Schere abschneiden. Auf keinen Fall die metallischen Litzen verletzen. Sollte dies passieren, schneiden Sie die Leitung ein kleiner Stück ab und versuchen Sie es erneut.
- Schritt
Die beiden Leitungen zusammen verdrillen.
- Schritt

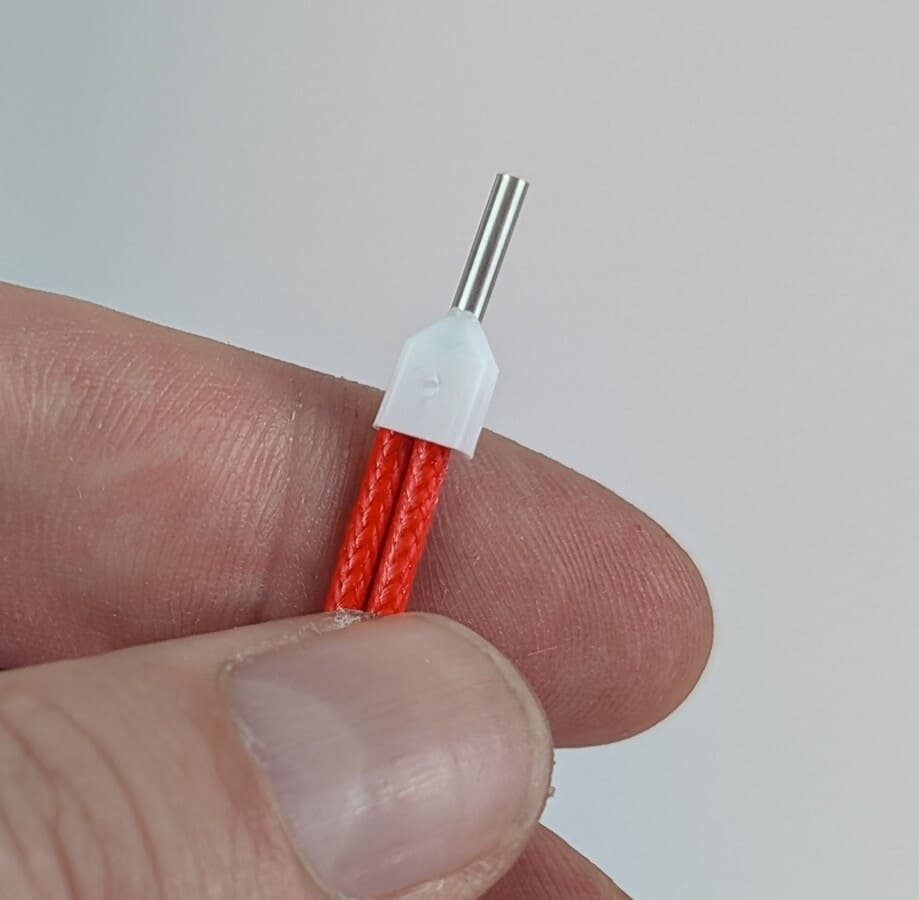

Nun die Doppeladerendhülse mit der Crimpzange aufpressen.
- Schritt
Nehmen Sie die beiden kürzeren Leitungen vom Heizelement zur Hand und isolieren diese auch ca. 12mm ab. Achtung: Diese Leitung enthält Glasfaser und ist daher relativ schwierig abzuisolieren. Es ist oft von Vorteil mehrfach von verschiedenen Richtungen die Zange anzusetzen. Überstehende Fasern wieder vorsichtig entfernen.
- Schritt
Die beiden Leitungen wieder zusammen verdrillen.
- Schritt
Aus Packstück 7 entnehmen:
1x Wagoklemme 221-2411
Die kleinen Hebel der Klemme öffnen.
- Schritt
Die verdrillten Leitungen einführen und Hebelklemme Schließen.
- Schritt
Nehmen Sie dir kurze Silikonleitung zur Hand und isolieren das offene Ende wieder ca. 12mm ab. Die Litzen wieder verdrillen.
- Schritt
Die zwei Spannscheiben auf die zwei Zylinderschrauben M5x10 schieben. Ausrichtung siehe Zeichnung im zweiten Bild.
- Schritt
Die Temperatursicherung mit den beiden Zylinderschrauben (mit Spannscheiben) am Heizelement befestigen. Dafür sind zwei Gewindebohrungen vorgesehen.
- Schritt
Die kürzere Silikonleitung mit der Flachsteckhülse auf die linke Seite der Temperatursicherung stecken.
- Schritt
Die längere Silikonleitung auf die rechte Seite der Temperatursicherung stecken.
- Schitt
Die Anschlussflächen an der Temperatursicherung vorsichtig mit den Fingern ein kleines Stück nach hinten biegen.
- Schritt
Nehmen Sie den Thermistor zur Hand und stecken diese von rechts in die dafür vorgesehene Bohrung im Heizelement. Dann die Zylinderschraube M4x50 eindrehen und nur leicht anziehen.
- Schritt

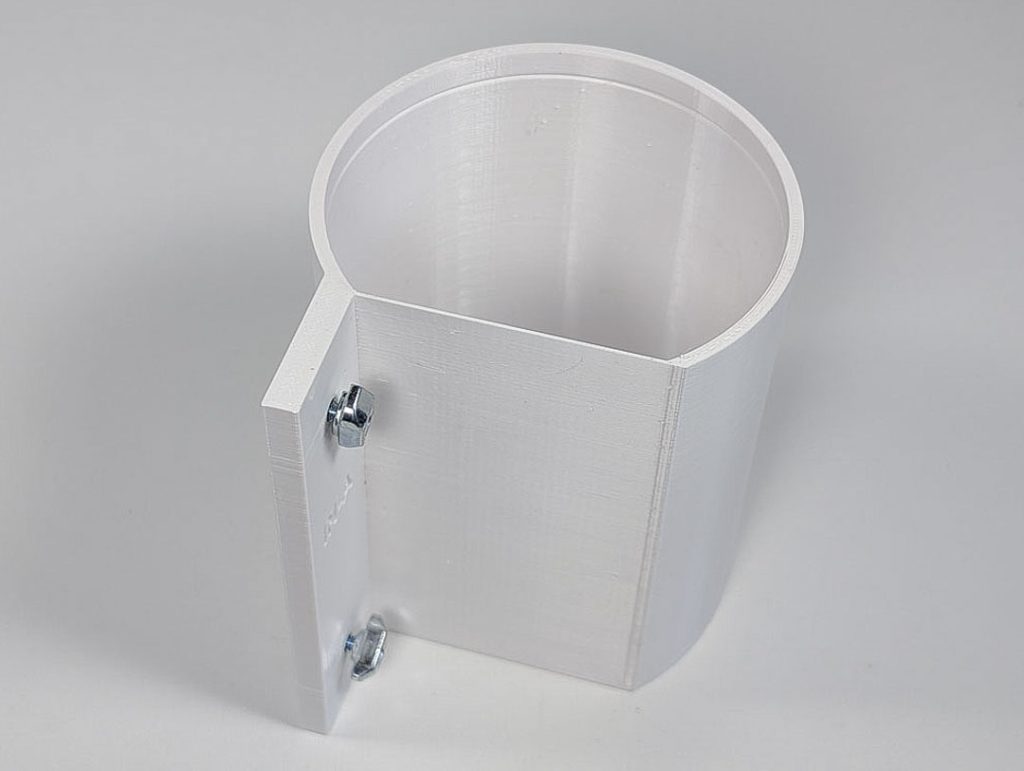

Die Zylinderschrauben durch die Befestigungslöcher in Bauteil IN-A stecken und die Hammermuttern auf die Schrauben drehen. Dann die Nitrilhandschuhe aus dem Beutel mit dem Werkzeug anziehen.
- Schritt
Die Keramikfasermatte ausrichten, siehe Bild. Die Matte steht auf der rechten Seite 50mm über. Dann die Matte hinter das Heizelement klemmen und hochschieben. Dazu die Wolle mit den Daumen zusammendrücken und schieben.
- Schritt
Die richtige Höhe ist erreicht, wenn die Matte oben und unten zum gleichen Teil übersteht.
- Schritt

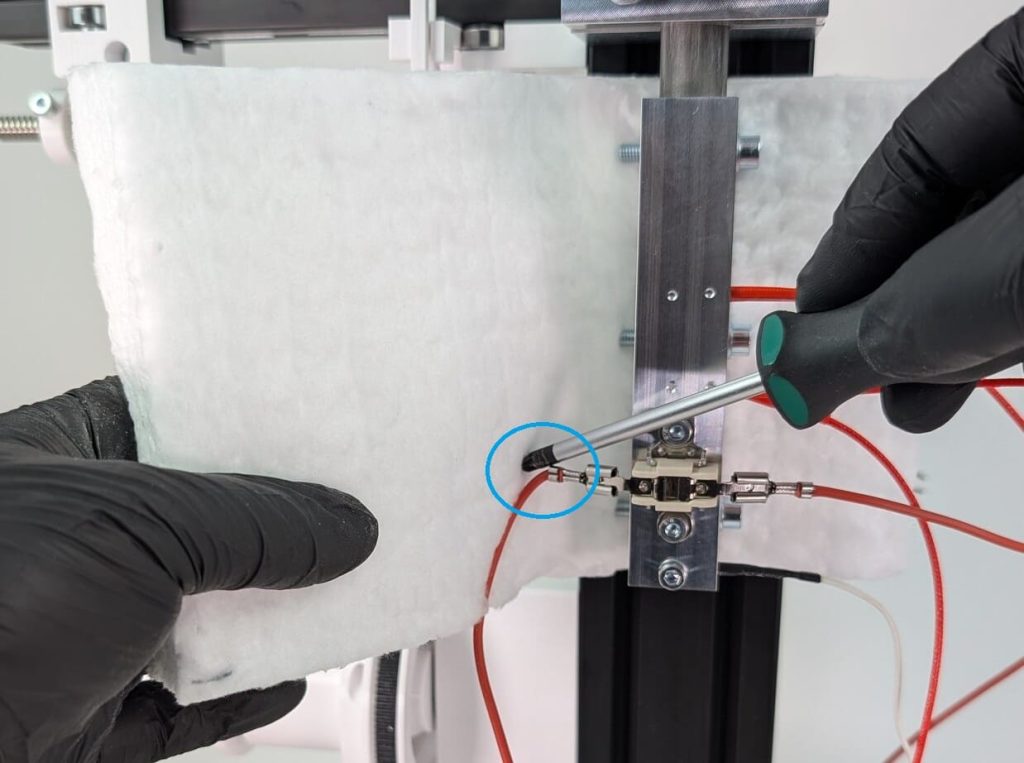

Dann mit einem Schraubendreher ein Loch in die Keramikfasermatte stechen. Durch dieses Loch die Silikonleitung von der Temperatursicherung stecken, siehe Bild.
- Schritt
Die Matte weiter um das Heizelement biegen und leicht andrücken, sodass die Matte die Form langsam annimmt.
- Schritt
Das Teil IN-A wie abgebildet positionieren. Dabei die Hammermuttern in die seitliche Nut des Aluminium-Profils einführen und nach oben schieben. Die Keramikfasermatte durch zusammendrücken hineinstecken und die Leitungen links und rechts nach oben führen.
- Schritt
Das offene Ende der Silkonleitung in die Wagoklemme einführen und Klemmhebel schließen.
- Schritt
Die Wagoklemme wie dargestellt positionieren. Die Klemme muss am vorderen Rand des Kunststoffgehäuses anliegen und durch die Keramikfasermatte vor dem Heizelement geschützt sein.
- Schritt
Werkzeug: Schere, Feuerzeug
Ein Stück vom Gewebeschlauch (mit 12mm breite) mit einer Länge von 250 mm abschneiden. Die offenen Litzen des Geflechtschlauchs an beiden Enden mit dem Feuerzeug verschmelzen. Achtung: Die Flamme nur sehr kurz an die Litzen halten, sonst können giftige Dämpfe entstehen oder sich der Kunststoff entzünden. Dämpfe auf keinen Fall einatmen, Feuer sofort auspusten.
- Schritt
Den Geflechtschlauch durch zusammendrücken über die Leitungen schieben. Die Leitungen durch ziehen, bis der Geflechtschlauch in der Keramikfasermatte positioniert ist.
- Schritt

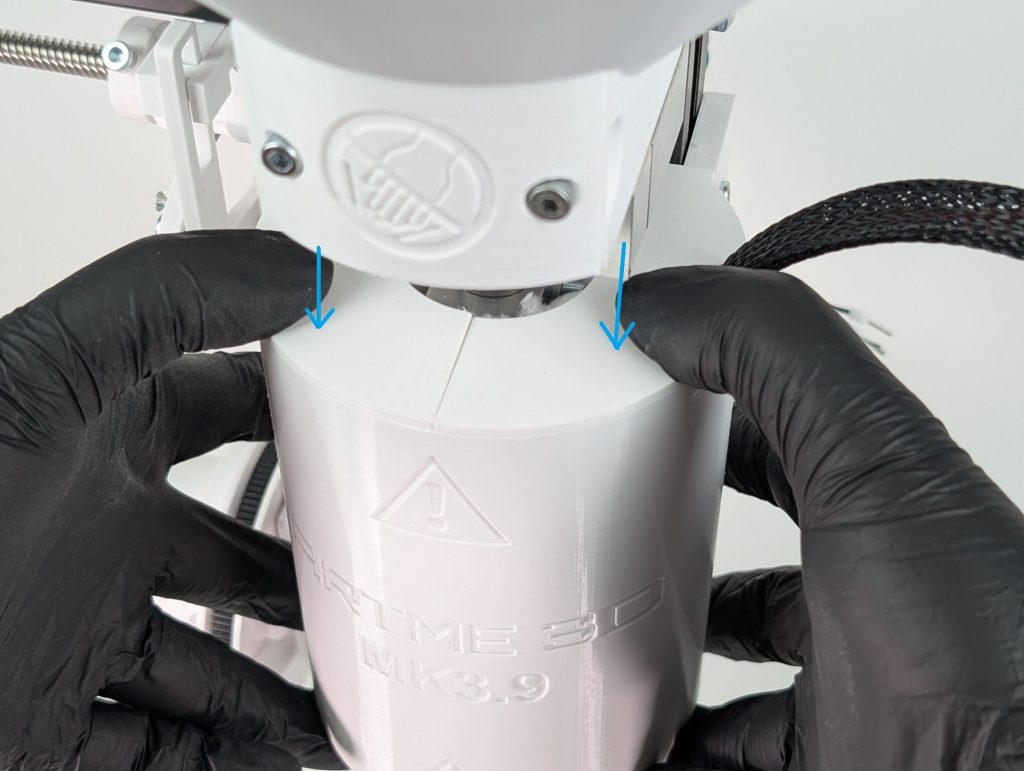

Die Abdeckung IN-B und IN-C wie abgebildet installieren.
- Schritt
Die Höhe des Gehäuses so verändern, dass der Abstand vom Heizelement zur Unterkante der Isolierung ca. 5 mm beträgt. Dann die Zylinderschrauben befestigen.
- Fertig!
Fahren Sie nun mit Kapitel 10 fort.
