04.1 Einschalten, Ausschalten, Wieder-Einschalten
4.1.1 Einschalten:
- Schließen Sie das Netzteil an eine Steckdose an, dadurch wird der Extruder eingeschaltet.
4.1.2 Ausschalten
- Stoppen Sie den Extruder-Motor (Hauptmenü – STOP Extruder).
- Schalten Sie die Heizung aus (Hauptmenü – Cooldown).
- Das Abkühlen wird einige Zeit dauern, da durch die Isolierung des Extruders recht wenig Wärme verloren geht.
- Trennen Sie den Extruder von der Spannungsversorgung, indem Sie den Netzstecker des Netzteil aus der Steckdose ziehen. Stellen Sie sicher, dass sich niemand an den heißen Teilen des Extruders verbrennen kann. Stellen Sie die Spannungsfreiheit nach dem Ausschalten sicher.
4.2.3 Wieder-Einschalten
- Heizen Sie den Extruder auf die gewünschte Temperatur.
- Nach Erreichen der Temperatur können Sie den Extruder-Motor starten.
- Das System läuft noch nicht stabil, da die Wärmeverteilung im System noch nicht gleichmäßig ist. Lassen Sie den Extruder so lange laufen, bis die Extruderschnecke mit neuem Kunststoff gefüllt ist und die Extrusion gleichmäßig vonstatten geht. Das kann 3 bis 10 Minuten dauern. Der alte Kunststoff kann durch den langsamen Abkühlungsprozess nach dem Ausschalten seine Eigenschaften verändert haben (Degradierung) und etwas dünnflüssiger oder verbrannt sein, als der dann neu nachströmende Kunststoff.Wenn die Extrusion nicht gleichmäßig ist, schauen Sie bitte in Kapitel 16.1 die häufigsten Problemursachen durch.
04.2 Anzeige -und Bedienelemente
Der Extruder wird mit der Steuerung in englischer Sprache ausgeliefert. Wenn Sie die Sprache ändern möchten, können Sie das tun, indem Sie die Firmware neu installieren und darin Ihre Sprache auswählen. Die Anleitung dazu finden Sie unter www.github.com/ARTME3D/Desktop-Filament-Extruder-MK3.

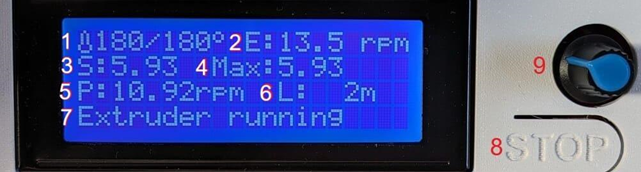

Nachdem der Extruder angeschaltet wurde, sehen Sie die Informations-Ansicht (Info Screen). Die Übersetzung und Erklärung finden Sie hier:
| Position | Englisch | Deutsch | Erklärung |
| 1 | Temperature | Temperatur | Ist Temperatur / Solltemperatur des Extruders in °C (Grad Celsius) |
| 2 | E (Extruder) | E (Extruder) | Drehzahl des Extruder-Motors in Umdrehungen pro Minute (rpm) (Nur sichtbar, wenn Extruder aufgeheizt und Extruder-Motor gestartet, sonst COLD rpm) |
| 3 | S (Sensor) | S (Sensor) | Messwert des Sensors |
| 4 | Avg: average, Max: maximum value, Min: minimum value | Avg: Durchschnitt, Max: Maximalwert, Min: Minimalwert, des Sensor-Messwertes | Durchschnitt, Maximalwert und Minimalwert des Sensor-Messwertes |
| 5 | P (Pulling Unit) | Z (Zieheinheit) | Drehzahl des Motors der Zieheinheit (Pulling Unit) in Umdrehungen pro Minute (rpm) |
| 6 | L (Length) | L (Länge) | Filamentlänge in Meter |
| 7 | Infozeile. | ||
| 8 | STOP | STOP | Beim Drücken dieser Taste, schaltet der Extruder alle Motoren und Heizungen ab. |
| 9 | Rotary Knob | Drehknopf | Der Drehknopf neben dem Display lässt sich drücken und nach links und rechts drehen. Um in das Hauptmenü zu kommen, drücken Sie auf den Drehknopf. Um in dem Hauptmenü nach unten zu scrollen, drehen Sie den Drehknopf nach rechts. Um nach oben zu scrollen, drehen Sie ihn nach links. Um eine Auswahl zu treffen, wird der Drehknopf in der entsprechenden Position gedrückt. Die Eingabe wird getätigt, wenn Sie den Knopf loslassen. Zuvor muss der Knopf mindestens 120 Millisekunden gedrückt gewesen sein. Bei zu schnellem Drücken reagiert der Knopf daher unter Umständen nicht. |
04.3 Menüstruktur
Die Übersetzung und Erklärung des Menüs finden Sie auf der nächsten Seite. Hier ist die Menüstruktur in englischer Sprache dargestellt, da das Gerät so ausgeliefert ist:
| 1. Main menu / Hauptmenü: | ||
| Englisch | Deutsch | Erklärung |
| Info Screen | Startbild | Zurück zur Informations-Ansicht |
| START Extruder / STOP Extruder | START Extruder / STOP Extruder | Startet den Extruder-Motor, Achtung, die Extrudertemperatur muss über 150°C liegen, sonst lässt er sich nicht einschalten. |
| Automatic pulling / Manually pulling | Autom. ziehen / Manuell ziehen | Startet oder stoppt die Regelung der automatischen Ziehgeschwindigkeit |
| Settings | Einstellung | Untermenü zur Voreinstellung der wichtigsten Parameter |
| Preheat | Vorheizen | Vorheizen auf 180°C, dieser Wert kann verändert werden, siehe Kapitel 07.1 |
| Cooldown | Abkühlen | Heizung ausschalten |
| Control | Steuerung | Untermenü zur Einstellung von Regelungen, siehe weiter unten |
| Clear Statistics | Statistik auf 0 | Setzt den Zählerstand der Filamentlänge und den Min/Max-Sensor-Messwert auf null |
| Enable Statistics/ Pause Statistics | Statistik starten | Hält Zählerstand der Filamentlänge und den Min/Max-Sensor-Messwert an, dann “Enable Statistics” um wieder fort zu fahren |
| 2. Settings / Einstellungen | ||
| Englisch | Deutsch | Erklärung |
| Main | Hauptmenü | Zurück zum Hauptmenü |
| Extruder RPM | Extruder Upm | Einstellung der Extruder-Drehzahl in Umdrehungen pro Minute |
| Temperature | Temperatur | Einstellung der Extruder-Temperatur in °C |
| Fan speed | Luefter Geschw. | Drehzahl des Filaments-Lüfters unter der Düse von 0 bis 100 % |
| L cutoff | Soll Länge | Einstellung der Filamentlänge, bei der abgeschaltet werden soll, hier angegeben in Millimeter |
| Injection time | Einspritzzeit | Wenn der Spritzguss Modus aktiviert wird, läuft der Extruder für die eingestellte Zeit. Siehe Kapitel 07.3 |
| Preheat | Vorwärmen | Vorheizen auf 180°C, dieser Wert kann verändert werden, siehe Kapitel 07.1 |
| 3. Control / Steuerung: | ||
| Englisch | Deutsch | Erklärung |
| Main | Hauptmenü | Zurück zum Hauptmenü |
| Temperature | Temperatur | Untermenü zur Einstellung der Extrudertemperatur, siehe weiter unten |
| Motion | Bewegung | Untermenü zur Regelung der Motoreinstellungen |
| Pulling Unit | Zieheinheit | Untermenü zur Einstellung der automatischen Aufwicklung |
| Save Settings | Speichern | Speichert die aktuelle Drehzahl von Extruder, Zieheinheit und Lüfter |
| Load Settings | Laden | Lädt die zuletzt gespeicherten Drehzahlwerte und Einstellungswerte |
| Reset Settings | Werkseinstellung | Lädt die ursprünglichen Voreinstellungen der Firmware |
| 4. Temperature / Temperatur: | ||
| Englisch | Deutsch | Erklärung |
| Control | Steuerung | Zurück zum Control Menü |
| Temperature | Temperatur | Einstellung der Extruder-Temperatur in °C und aufheizen |
| PID-P | PID-P | Einstellwert P des Regelverhaltens der PID Temperaturregelung |
| PID-I | PID-I | Einstellwert I des Regelverhaltens der PID Temperaturregelung |
| PID-D | PID-D | Einstellwert D des Regelverhaltens der PID Temperaturregelung |
| PID-C | PID-C | Einstellwert C des Regelverhaltens der PID Temperaturregelung |
| Preheat setting | Vorheizen Einst. | Untermenü zur Einstellung der Vorheiztemperatur |
| PID Autotune | PID Autotune | Startet mehrere Aufheizphasen, um die PID Werte für die Heizung zu ermitteln, diese sind für den MK3 voreingestellt und müssen nicht verändert werden |
| 5. Pulling Unit / Zieheinheit: | ||
| Englisch | Deutsch | Erklärung |
| Control | Steuerung | Zurück zum Control Menü |
| Sensor Pos | Sensor Pos | Faktor für die Höhe der angestrebten Sensor-Arm-Position, siehe Kapitel 05.1 |
| Sensor Min | Sensor Min | siehe Kapitel 5.1 |
| Sensor Max | Sensor Max | siehe Kapitel 5.1 |
| Wheel circ | Radumfang | Umfang in mm des Rades an der Zieheinheit, siehe Kapitel 05.2 |
| L cutoff | Soll Laenge | Einstellung der Filamentlänge, bei der abgeschaltet werden soll, hier angegeben in Millimeter |
| PID-P | PID-P | Einstellwert P des Regelverhaltens der Aufwicklung |
| PID-I | PID-I | Einstellwert I des Regelverhaltens der Aufwicklung |
| PID-D | PID-D | Einstellwert D des Regelverhaltens der Aufwicklung |
| Factor 1 | Faktor 1 | Experimentell: Faktor für die Sensorwertanzeige. Bei der Verwendung eines Hall-Sensors zur Durchmessererfassung des Filamentes. |
| Factor 2 | Faktor 2 | Experimentell: Faktor für die Sensorwertanzeige. Bei der Verwendung eines Hall-Sensors zur Durchmessererfassung des Filamentes. |
| 6. Motion / Bewegung: | ||
| Englisch | Deutsch | Erklärung |
| Control | Steuerung | Zurück zum Control Menü |
| Esteps/rev | Esteps/rev | Anzahl der Schritte pro Umdrehung des Extrudermotors |
| P steps/mm | P steps/mm | Anzahl der Schritte pro Umdrehung des Motors der Zieheinheit, siehe Kapitel 05.2 |
| Motor Acc | Motor Acc | Beschleunigungswert |
| Ve-jerk | Ve-jerk | Jerk Einstellung |
| Vmax e | Vmax e | (V Einstellung |
| 7. Preheat setting / Vorheizen: | ||
| Englisch | Deutsch | Erklärung |
| Temperature | Temperatur | Zurück zum Temperature Menü |
| Temperature | Temperatur | Zieltemperatur einstellen, auf die durch die Funktion “Preheat” aufgeheizt wird |
| Save Settings | Speichern | Speichert die Temperatureinstellung |
