04.1 Einschalten, Ausschalten, Wieder-Einschalten
4.1.1 Einschalten:
- Schließen Sie das Netzteil an eine Steckdose an, dadurch wird der Extruder eingeschaltet.
4.1.2 Ausschalten
- Stoppen Sie den Extruder-Motor (Hauptmenü – STOP Extruder).
- Schalten Sie die Heizung aus (Hauptmenü – Cooldown).
- Schalten Sie in den manuellen Modus (Hauptmenü- Manually Pulling).
- Das Abkühlen wird einige Zeit dauern, da durch die Isolierung des Extruders recht wenig Wärme verloren geht und kein kaltes Granulat mehr aufgeheizt wird.
- Trennen Sie den Extruder von der Spannungsversorgung, indem Sie den Netzstecker des Netzteil aus der Steckdose ziehen. Stellen Sie sicher, dass sich niemand an den heißen Teilen des Extruders verbrennen kann. Stellen Sie die Spannungsfreiheit nach dem Ausschalten sicher.
4.2.3 Wieder-Einschalten
- Heizen Sie den Extruder auf die gewünschte Temperatur.
- Nach Erreichen der Temperatur können Sie den Extruder-Motor starten.
- Das System läuft noch nicht stabil, da die Wärmeverteilung im System noch nicht gleichmäßig ist. Lassen Sie den Extruder so lange laufen, bis die Extruderschnecke mit neuem Kunststoff gefüllt ist und die Extrusion gleichmäßig vonstatten geht. Das kann 3 bis 10 Minuten dauern. Der alte Kunststoff kann durch den langsamen Abkühlungsprozess nach dem Ausschalten seine Eigenschaften verändert haben (Degradierung) und etwas dünnflüssiger oder verbrannt sein, als der dann neu nachströmende Kunststoff.
04.2 Anzeige -und Bedienelemente
Der Extruder wird mit der Steuerung in englischer Sprache ausgeliefert. Wenn Sie die Sprache ändern möchten, können Sie das tun, indem Sie die Firmware neu installieren und darin Ihre Sprache auswählen. Die Anleitung dazu finden Sie unter www.github.com/ARTME3D/Desktop-Filament-Extruder-MK3.

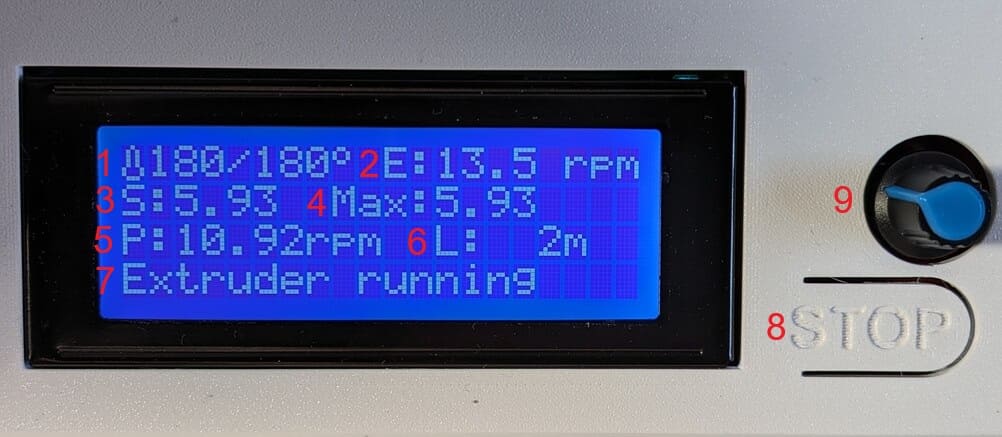

Nachdem der Extruder angeschaltet wurde, sehen Sie die Informations-Ansicht (Info Screen). Diese Zeigt folgende Daten an:
1: Temperatur: Ist Temperatur / Soll Temperatur in Grad Celsius
2: E: Drehzahl des Extruder-Motors in Umdrehungen pro Minute (rpm) (Nur sichtbar, wenn Extruder aufgeheizt und Extruder-Motor gestartet, sonst COLD rpm)
3: S: Messwert des Sensors
4: Avg: Durchschnitt, Max: Maximalwert, Min: Minimalwert, des Sensor-Messwertes
5: P: Drehzahl des Motors der Zieheinheit (Pulling Unit) in Umdrehungen pro Minute (rpm)
6: L: Filamentlänge in Meter
7: Infozeile.
8: STOP: Beim Drücken dieser Taste, schaltet der Extruder alle Motoren und Heizungen ab.
9: Drehknopf: Der Drehknopf neben dem Display lässt sich drücken und nach links und rechts drehen. Um in das Hauptmenü zu kommen, drücken Sie auf den Drehknopf. Um in dem Hauptmenü nach unten zu scrollen, drehen Sie den Drehknopf nach rechts. Um nach oben zu scrollen, drehen Sie ihn nach links. Um eine Auswahl zu treffen, wird der Drehknopf in der entsprechenden Position gedrückt. Im Hauptmenü finden Sie einige Direkt-Funktionen aber auch weiterführende Untermenüs, siehe nächstes Kapitel.
04.3 Menüstruktur
1. Hauptmenü:
Info Screen: Zurück zur Informations-Ansicht
START Extruder/STOP Extruder (Startet den Extruder-Motor, Achtung, die Extrudertemperatur muss über 150°C liegen, sonst lässt er sich nicht einschalten.)
Automatic pulling / Manually pulling (Startet oder stoppt die Regelung der automatischen
Settings (Untermenü zur Voreinstellung der wichtigsten Parameter)
Preheat (Vorheizen auf 180°C, dieser Wert kann verändert werden, siehe Kapitel 07.1)
Cooldown (Heizung ausschalten)
Control (Untermenü zur Einstellung von Regelungen, siehe weiter unten)
Clear Statistics (Setzt den Zählerstand der Filamentlänge und den Min/Max-Sensor-Messwert auf null)
Enable Statistics/ Pause Statistics (Hält Zählerstand der Filamentlänge und den Min/Max-Sensor-Messwert an, dann “Enable Statistics” um wieder fort zu fahren)
2. Settings Menü
Main (Zurück zum Hauptmenü)
Extruder RPM (Einstellung der Extruder-Drehzahl in Umdrehungen pro Minute)
Temperature (Einstellung der Extruder-Temperatur in °C und aufheizen)
Fan speed (Drehzahl des Filaments-Lüfters unter der Düse von 0 bis 100 %)
L cutoff (Einstellung der Filamentlänge, bei der abgeschaltet werden soll, hier angegeben in Millimeter)
3. Control Menü:
Main (Zurück zum Hauptmenü)
Temperature (Untermenü zur Einstellung der Extrudertemperatur, siehe weiter unten)
Motion (Untermenü zur Regelung der Motoreinstellungen)
Pulling Unit (Untermenü zur Einstellung der automatischen Aufwicklung)
Save Settings (Speichert die aktuellen Drehzahlwerte und Einstellungswerte)
Load Settings (Lädt die zuletzt gespeicherten Drehzahlwerte und Einstellungswerte)
Reset Settings (Lädt die ursprünglichen Voreinstellungen der Firmware)
4. Temperature:
Control (Zurück zum Control Menü)
Extruder Temp (Einstellung der Extruder-Temperatur in °C und aufheizen)
PID-P ( Einstellwert P des Regelverhaltens der PID Temperaturregelung)
PID-I ( Einstellwert I des Regelverhaltens der PID Temperaturregelung)
PID-D ( Einstellwert D des Regelverhaltens der PID Temperaturregelung)
PID-C ( Einstellwert C des Regelverhaltens der PID Temperaturregelung)
Preheat config (Untermenü zur Einstellung der Vorheiztemperatur)
PID Autotune (Startet mehrere Aufheizphasen, um die PID Werte für die Heizung zu ermitteln, diese sind für den MK3 voreingestellt und müssen nicht verändert werden)
5. Pulling Unit:
Control (Zurück zum Control Menü)
Sensor Pos (Faktor für die Höhe der angestrebten Sensor-Arm-Position, siehe Kapitel 05.1)
Sensor Min (siehe Kapitel 5.1)
Sensor Max (siehe Kapitel 5.1)
Wheel circ (Umfang in mm des Puller-Rades am Puller-Motor, siehe Kapitel 05.2)
L cutoff (Einstellung der Filamentlänge, bei der abgeschaltet werden soll, hier angegeben in Millimeter)
PID-P ( Einstellwert P des Regelverhaltens der Aufwicklung)
PID-I ( Einstellwert I des Regelverhaltens der Aufwicklung)
PID-D ( Einstellwert D des Regelverhaltens der Aufwicklung)
Factor 1 (Faktor für die Sensorwertanzeige. Bei der Verwendung eines Hall-Sensors zur Durchmessererfassung des Filamentes.)
Factor 2 (Faktor für die Sensorwertanzeige. Bei der Verwendung eines Hall-Sensors zur Durchmessererfassung des Filamentes.)
6. Motion:
Control (Zurück zum Control Menü)
Esteps/rev (Anzahl der Schritte pro Umdrehung des Extrudermotors)
P steps/mm (Anzahl der Schritte pro Umdrehung des Zugmotors, siehe Kapitel 05.2)
Motor Acc (Beschleunigungswert)
Ve-jerk (Jerk Einstellung)
Vmax e: (V Einstellung)
7. Preheat config:Temperature (Zurück zum Temperature Menü)
Temperature (Zieltemperatur einstellen, auf die durch die Funktion “Preheat” aufgeheizt wird)
Save Settings (Speichert die Temperatureinstellung)
