Original Desktop Filament Extruder MK3
- Schritt
Aus Packstück 1 entnehmen:
2x Holzschraube 2,5×12 (SC-01)
2x Zylinderschraube M4x10 (SC-05)
Aus Packstück 2 entnehmen:
1x PTFE Schlauch (SP-19)
3D Drucker Teile:
FG-O oder FG-P (Verwenden Sie Teil FG-O, wenn Sie Spulen für 1kg benutzen. Verwenden Sie Teil FG-P, wenn Sie Spulen für 2kg verwenden)
- Schritt
Nehmen Sie Bauteil FG-O (für die Verwendung von 1kg Spulen) oder optional Bauteil FG-P (für die Verwendung von 2kg Spulen) zur Hand und richten es wie dargestellt aus. Stecken Sie das Bauteil seitlich auf den Schlitten. Sollte es schwer aufstecken gehen, Bauteile durch Abschleifen nachbearbeiten.
- Schritt

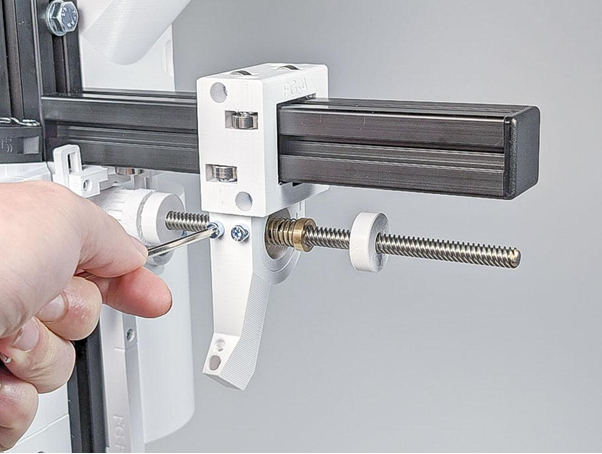

Drehen Sie zwei Zylinderschrauben M4x10 in die dargestellten Bohrungen.
- Schritt
Der PTFE-Schlauch wird von hinten in die dargestellte Bohrung eingeführt. Prüfen Sie, ob die Bohrung innen sauber ist, oder nachgearbeitet werden muss. Der Schlauch muss bis zum Anschlag in die Bohrung passen. Schrauben Sie eine Holzschraube 2,5×12 in die dargestellte Bohrung. Das hält den Schlauch fest. Richten Sie den Schlauch so aus, dass er im Bogen in Richtung der Zieheinheit verläuft.
- Schritt

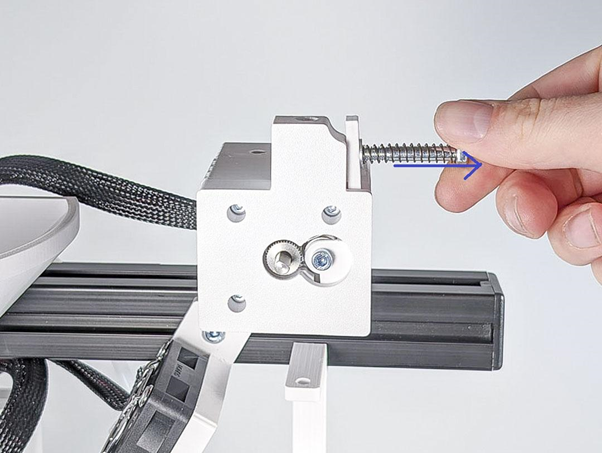

Drehen Sie die dargestellte Sechskantschraube aus der Zieheinheit und legen sie zur Seite. Achten Sie darauf, dass die Druckfeder und die Unterlegscheibe nicht verloren gehen.
- Schritt
Drehen Sie die dargestellte Zylinderschraube heraus und legen sie zur Seite.
- Schritt
Klappen Sie den Hebel ganz heraus.
- Schritt
Stecken Sie ein Ende des PTFE-Schlauchs in die obere Bohrung in der Zieheinheit. Prüfen Sie, ob die Bohrung innen sauber ist, oder nachgearbeitet werden muss. Der Schlauch muss bis zum Anschlag in die Bohrung passen.
- Schritt

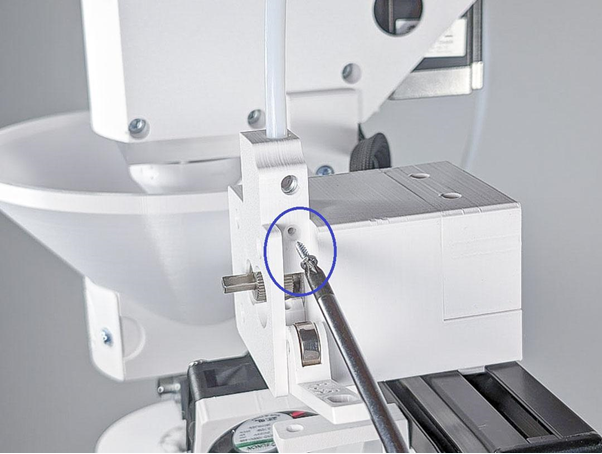

Schrauben Sie eine Holzschraube 2,5×12 in die seitliche Bohrung in der Zieheinheit. Das hält den Schlauch fest.
- Schritt

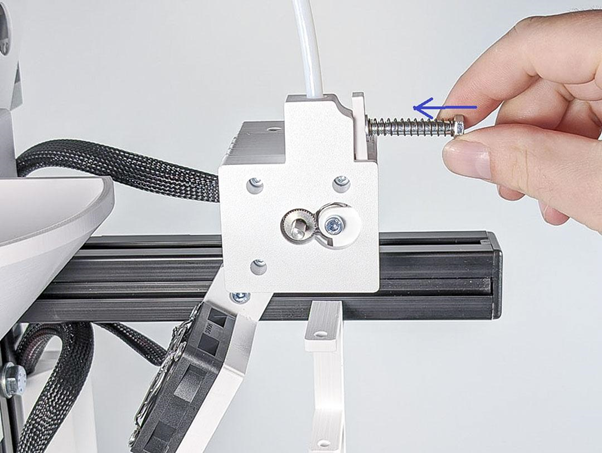

Klappen Sie den Hebel wieder hoch und drehen die Zyinderschraube wieder in Position. Nur leicht anziehen. Drehen Sie dann die Sechskantschraube (mit Feder und Unterlegscheibe) wieder in Position.
- Fertig
Fahren Sie nun mit Kapitel 12-Aufbau Düse fort.
