Original Desktop Filament Extruder MK3
- Schritt

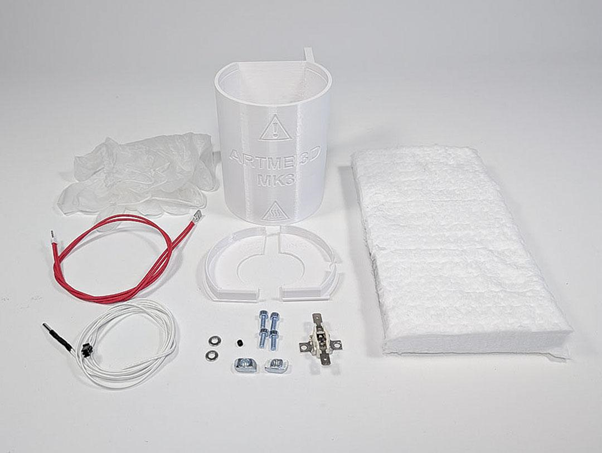

Aus Packstück 1 entnehmen: 4x Zylinderschraube M4x10 (SC-05), 2x Hammermutter M4 (SC-16), 1x Madenschraube M4 (SC-21), 2x Spannscheibe M4 (SC-22)
Aus Packstück 4 entnehmen: 1x Hitzebeständige Leitung (EL-02), 1x Thermistor (EL-04), 1x Temperatursicherung (EL-03)
Aus Packstück 5 entnehmen: 1x Keramikfasermatte 120x220x25mm (IN-01)
Aus Packstück 6 entnehmen: 2x Nitril-Handschuh
3D Drucker Teile:
IN-A, IN-B, IN-C
- Schritt
Die zwei Spannscheiben auf die zwei Zylinderschrauben M5x10 schieben. Ausrichtung siehe Zeichnung im zweiten Bild.
- Schritt
Die Temperatursicherung mit den beiden Zylinderschrauben (mit Spannscheiben) am Heizelement befestigen. Dafür sind zwei Gewindebohrungen vorgesehen.
- Schritt
Die Anschlussflächen an der Temperatursicherung vorsichtig mit den Fingern ein kleines Stück nach hinten biegen.
- Schritt
Die Flachsteckhülse von den bereits installierten Heizpatronen an der Temperatursicherung anschließen.
- Schritt
Die hitzebeständige Leitung hat auch eine Flachsteckhülse. Diese auf den zweiten Anschluss der Temperatursicherung stecken.
- Schritt
Prüfen Sie, dass die Flachsteckhülsen richtig auf die Anschlüsse geschoben sind.
- Schritt

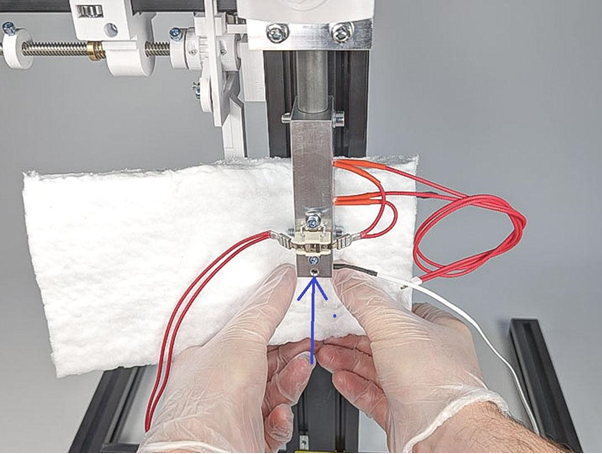

Den Thermistor in die dafür vorgesehene Bohrung stecken und mit einer Madenschraube M4 gegen herausziehen sichern.
- Schritt
Die Zylinderschrauben durch die Befestigungslöcher in Bauteil IN-A stecken und die Hammermuttern auf die Schrauben drehen.
- Schritt
Die Nitril-Handschuhe anziehen.
- Schritt
Die Keramikfasermatte ausrichten, siehe Bild. Die Matte steht auf der rechten Seite 50mm über. Dann die Matte hinter das Heizelement klemmen und hoch schieben. Dazu die Wolle mit den Daumen zusammendrücken und schieben. Die richtige Höhe ist erreicht, wenn die Matte oben und unten zum gleichen Teil übersteht.
- Schritt
Dann mit einem Schraubendreher ein Loch in die Keramikfasermatte stecken. In dieses Loch wird gleich die Flachsteckhülse von der Temperatursicherung eingeführt.
- Schritt
Leitung ausrichten wie dargestellt.
- Schritt
Die Keramikfasermatte um das Heizelement legen. Dabei die Flachsteckhülse in das Loch in der Keramikfasermatte einführen.
- Schritt
Die Matte weiter um das Heizelement biegen.
- Schritt
Das Teil IN-A wie abgebildet positionieren. Dabei die Hammermuttern in die seitliche Nut des Aluminium-Profils einführen.
- Schritt

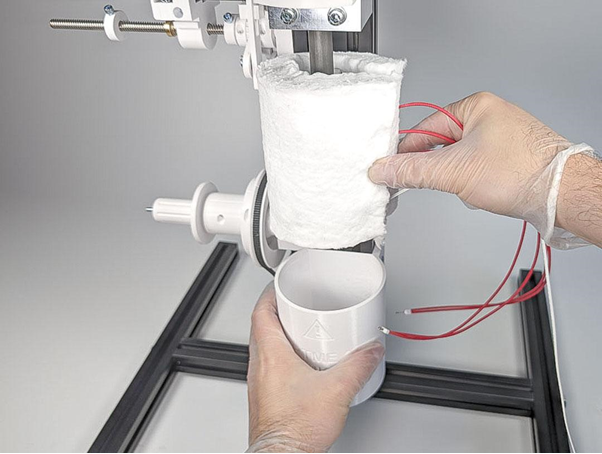

Das Teil IN-A nach oben schieben. Die Keramikfasermatte hineinstecken und die Leitungen nach oben führen.
- Schritt
Die Matte dabei zusammendrücken.
- Schritt
Die richtige Höhe ist erreicht, wenn der Abstand vom Heizelement zur Unterkante der Isolierung ca. 10 mm beträgt.
- Schitt

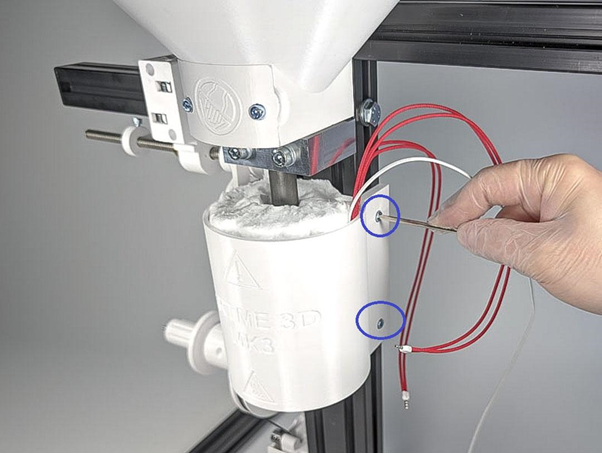

Dann die Zylinderschrauben befestigen.
- Schritt
Die überstehende Keramikfasermatte mit den Fingern zusammendrücken. Die Restliche Abdeckung wird später installiert
- Schritt

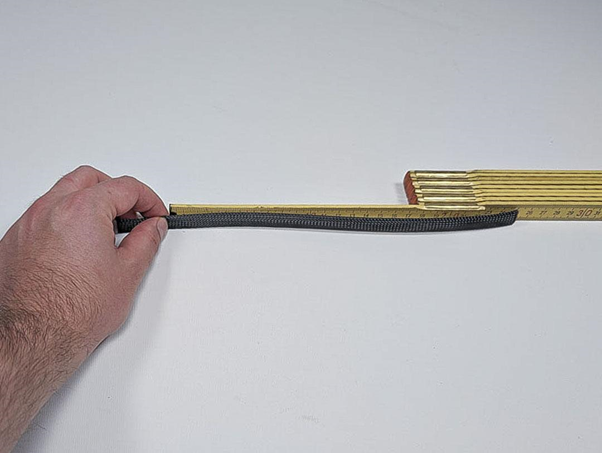

250mm Geflechtschlauch ablängen.
- Schritt

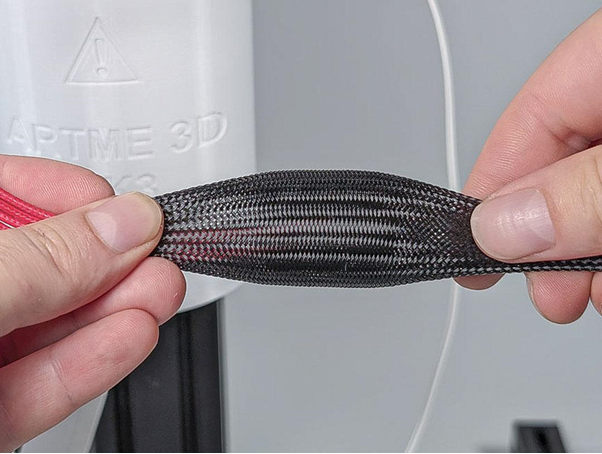

Den Geflechtschlauch über die Leitungen schieben. Die Leitungen durch ziehen, bis der Geflechtschlauch in der Keramikfasermatte positioniert ist.
- Schritt

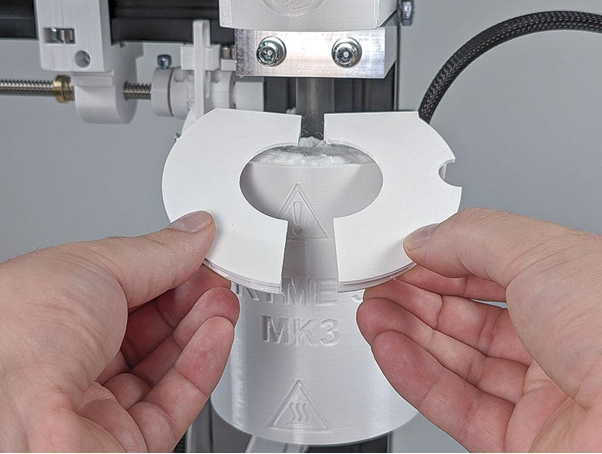

Die Abdeckung IN-B und IN-C wie abgebildet installieren.
- Fertig!
Fahren Sie nun mit Kapitel 07-Zieheinheit fort.
