07-Aufbau Zieheinheit mit Lüfter

Original Desktop Filament Extruder MK3

Schritt

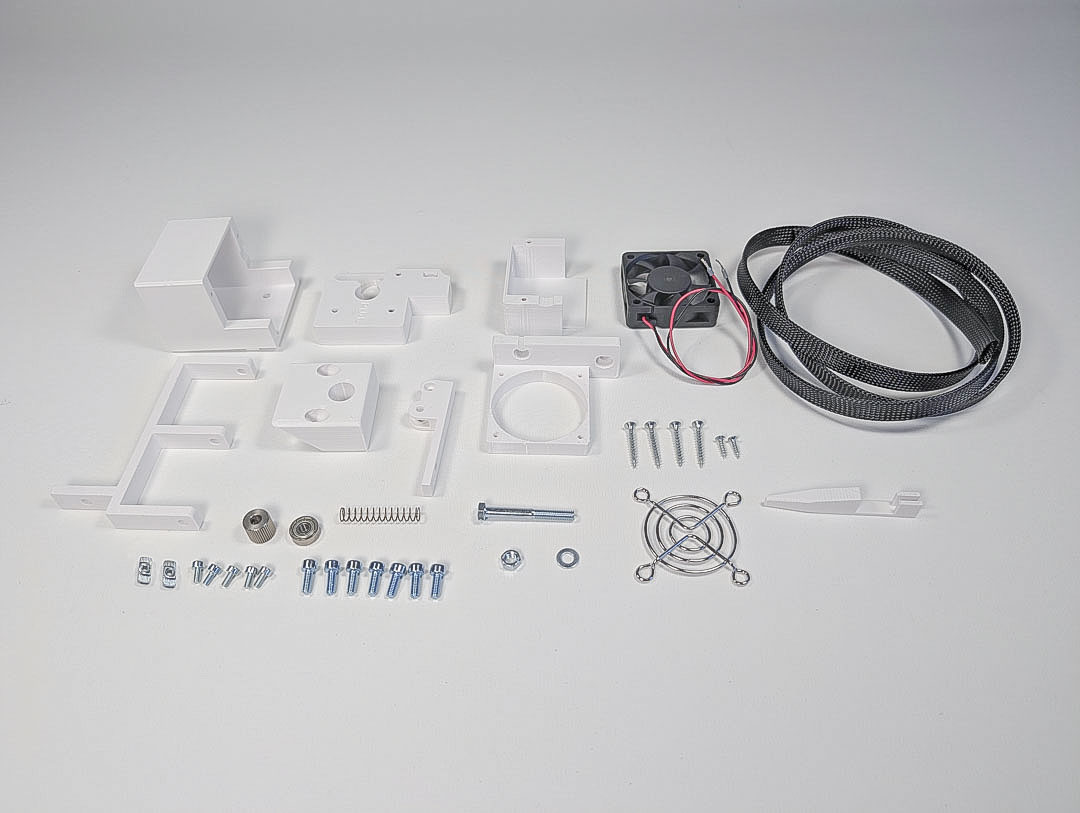

Aus Packstück 1 entnehmen:
2x Holzschraube 2,5×12 (SC-01)
4x Holzschraube 3×25 (SC-02)
5x Zylinderschraube M3x6 (SC-04)
7x Zylinderschraube M4x10 (SC-05)
1x Sechskantschraube M5x40 (20mm Gewinde) (SC-10)
1x Unterlegscheibe M5 (SC-13)
2x Hammermutter (SC-16)
1x Gewindemutter M5 (SC20)

Aus Packstück 2 entnehmen:
1x Lüftergitter (SP-05)
1x Kugellager 3x13x5 mm (SP-09)
1x Extruder Vorschubrad (SP-16)
1x Druckfeder 6x35mm (SP-17)

Aus Packstück 4 entnehmen:
1x Lüfter 50mm (EL-13)

3D Drucker Teile:
PU-A, PU-B, PU-C, PU-D, GE-L, EL-H, EL-M

Schritt

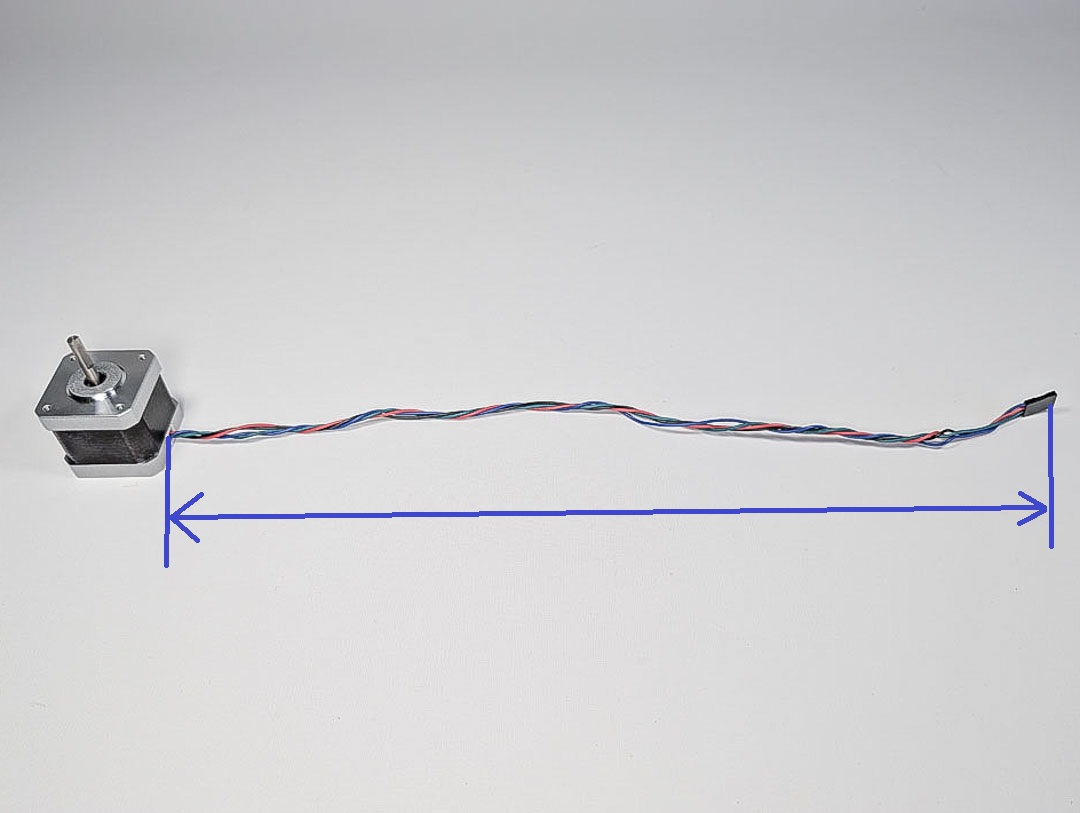

Aus Packstück 4 entnehmen: Schrittmotor Nema 17 mit 420mm langer Anschlussleitung (MO-02)

Schritt

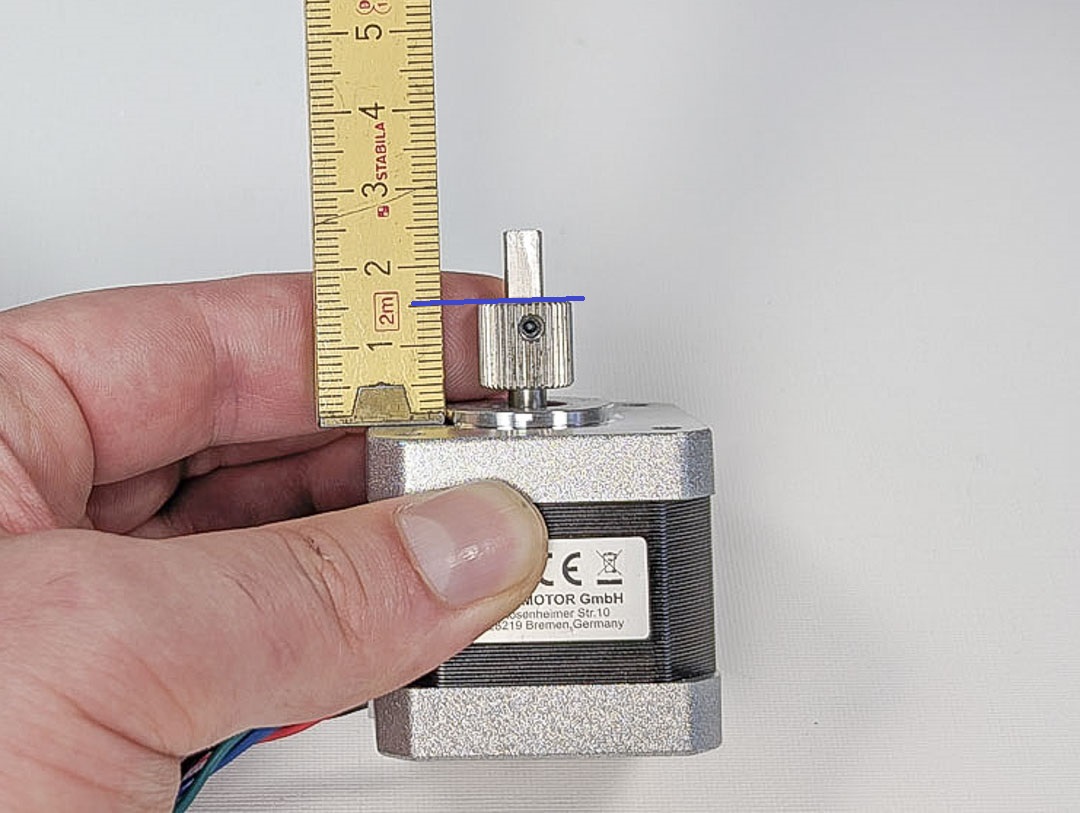

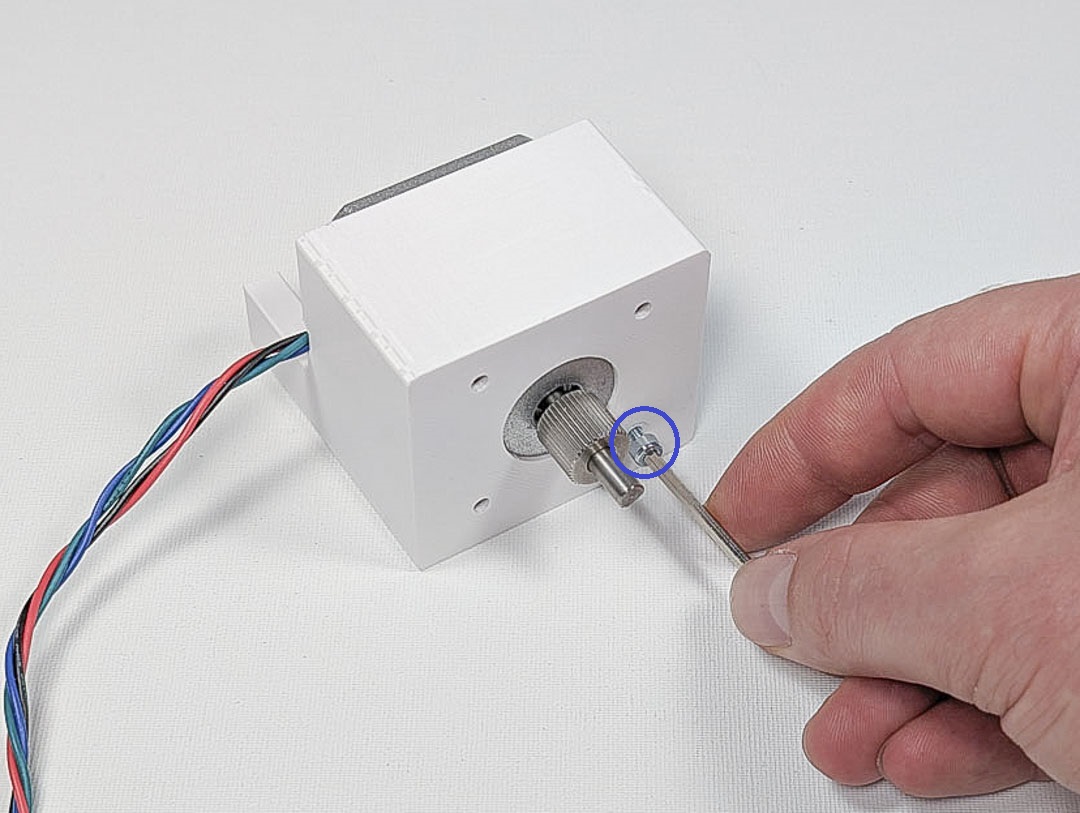

Das Vorschubrad auf die Welle des Schrittmotors schieben. Die kleine Befestigungsschraube zeigt nach oben. Der Abstand von der Montagefläche des Motors bis zur Spitze des Vorschubrades muss 15mm betragen. Dann die Madenschraube im Vorschubrad anziehen. Achten Sie darauf, dass die Schraube auf die plane Fläche am Schaft des Schrittmotors trifft.

Schritt

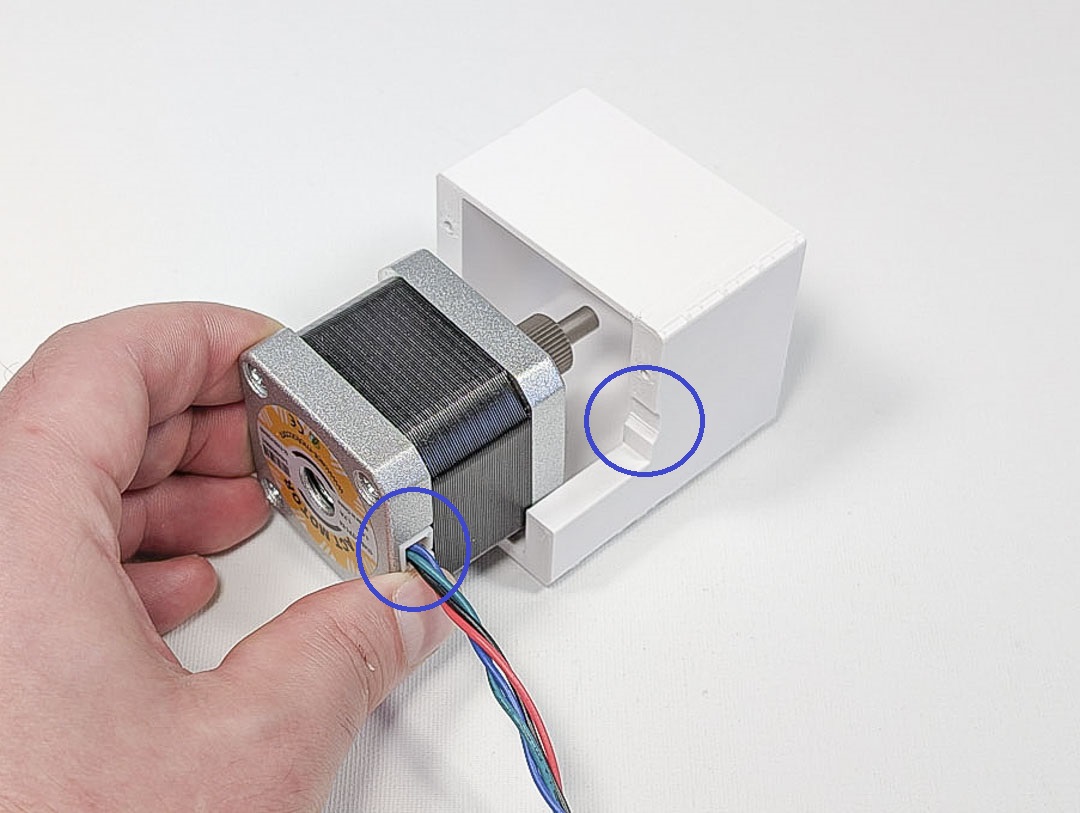

Motor und Teil PU-A ausrichten wie abgebildet. Den Motor einschieben und mit nur einer Zylinderschraube M3x6 befestigen.

Schritt

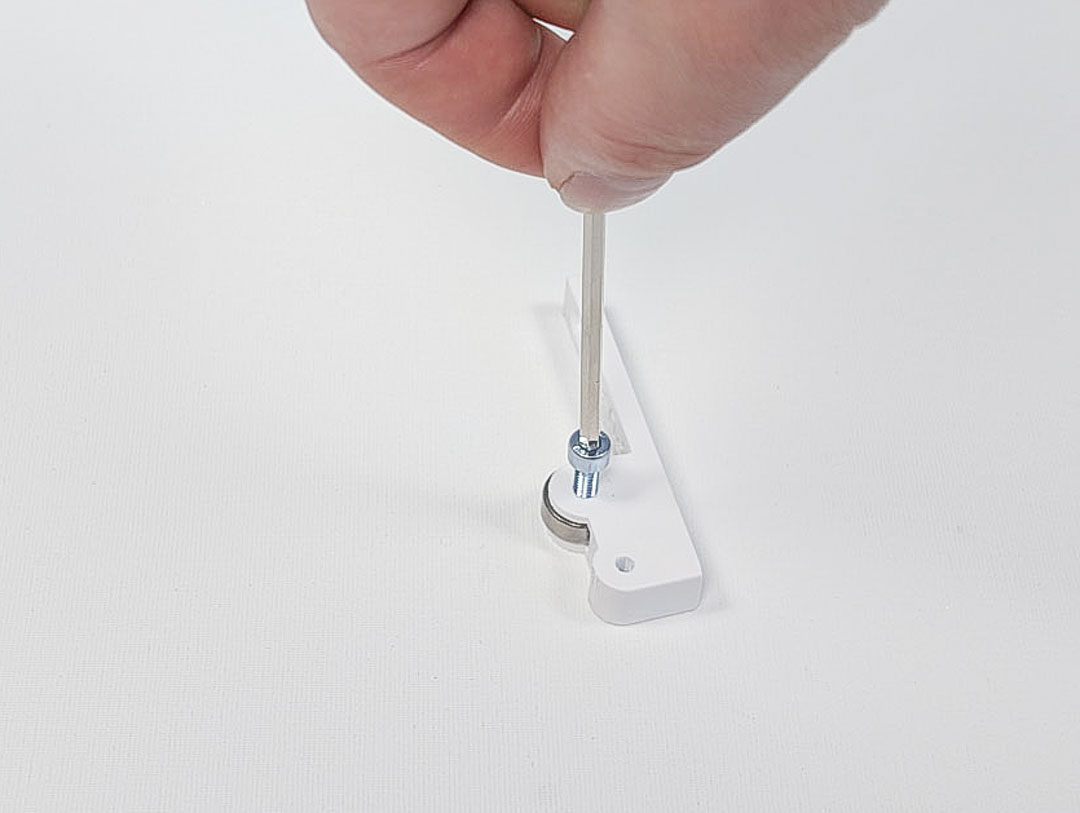

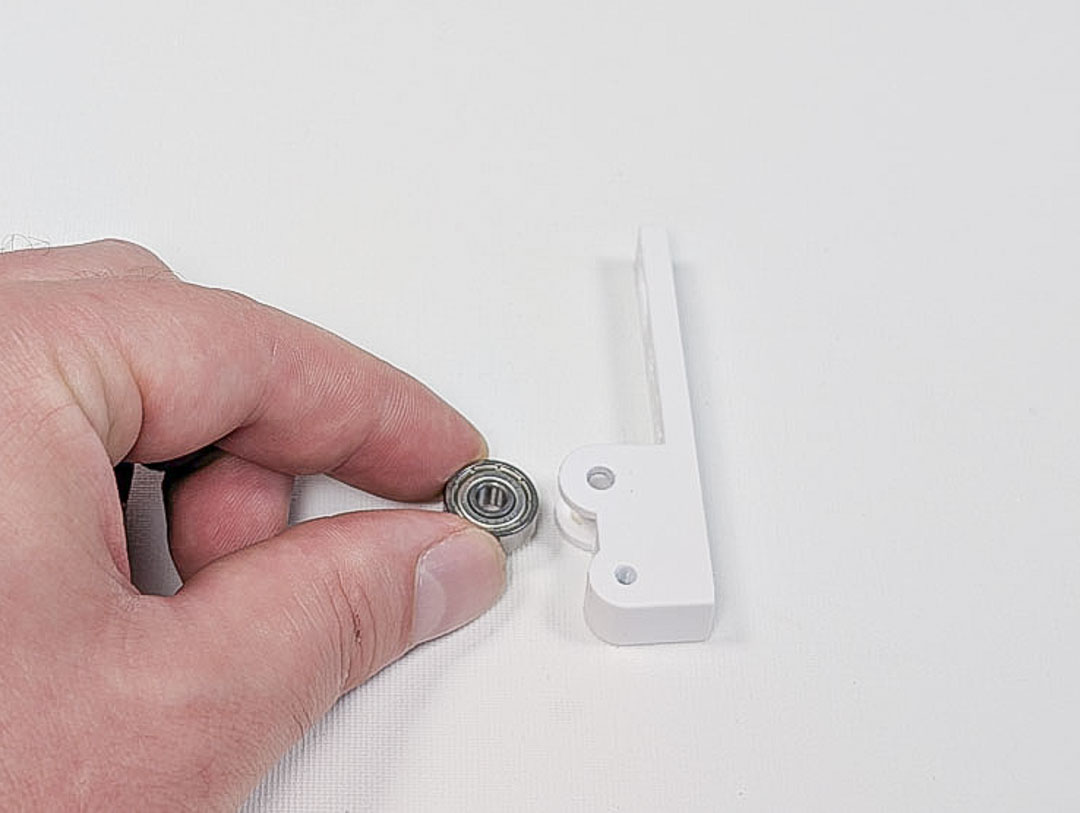

Positionieren Sie das Bauteil PU-B wie dargestellt und setzen ein Kugellager ein. Eine Zylinderschraube M4x10 wird von oben in die entsprechende Bohrung geschraubt. Die Schraube nur leicht anziehen.

Schritt

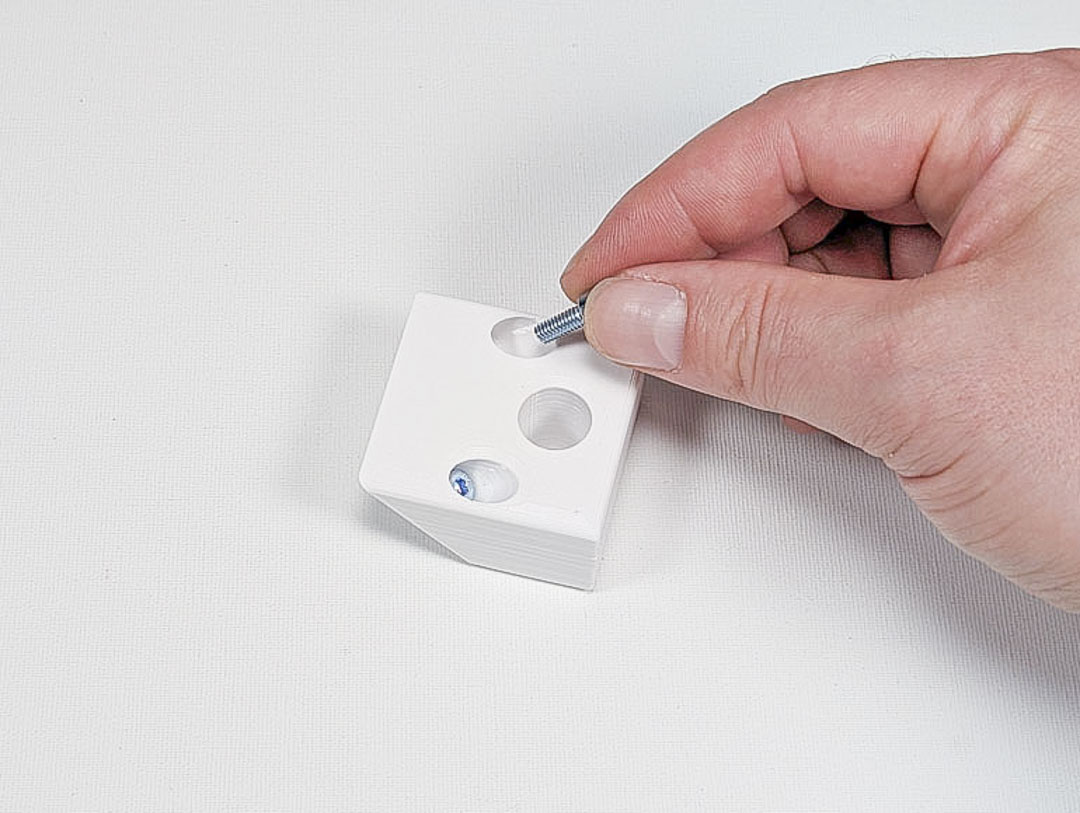

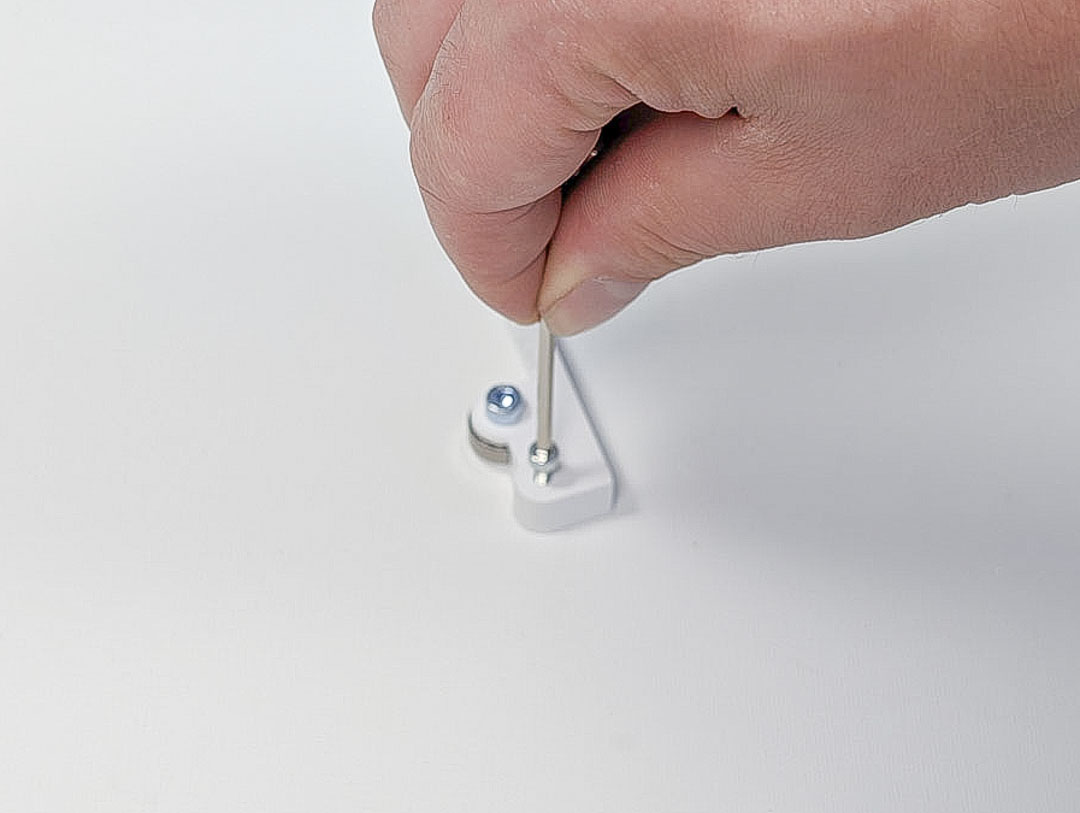

Eine kleine Zylinderschraube M3x6 wird in die dargestellte Bohrung geschraubt.

Schritt

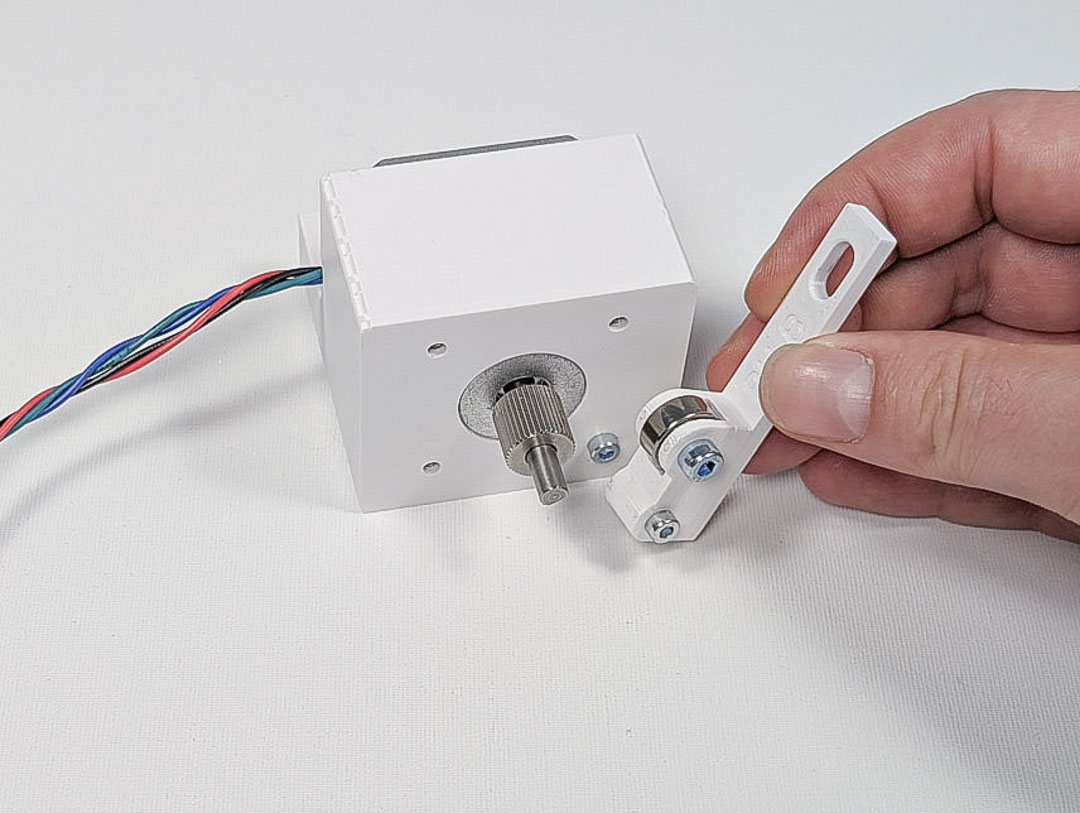

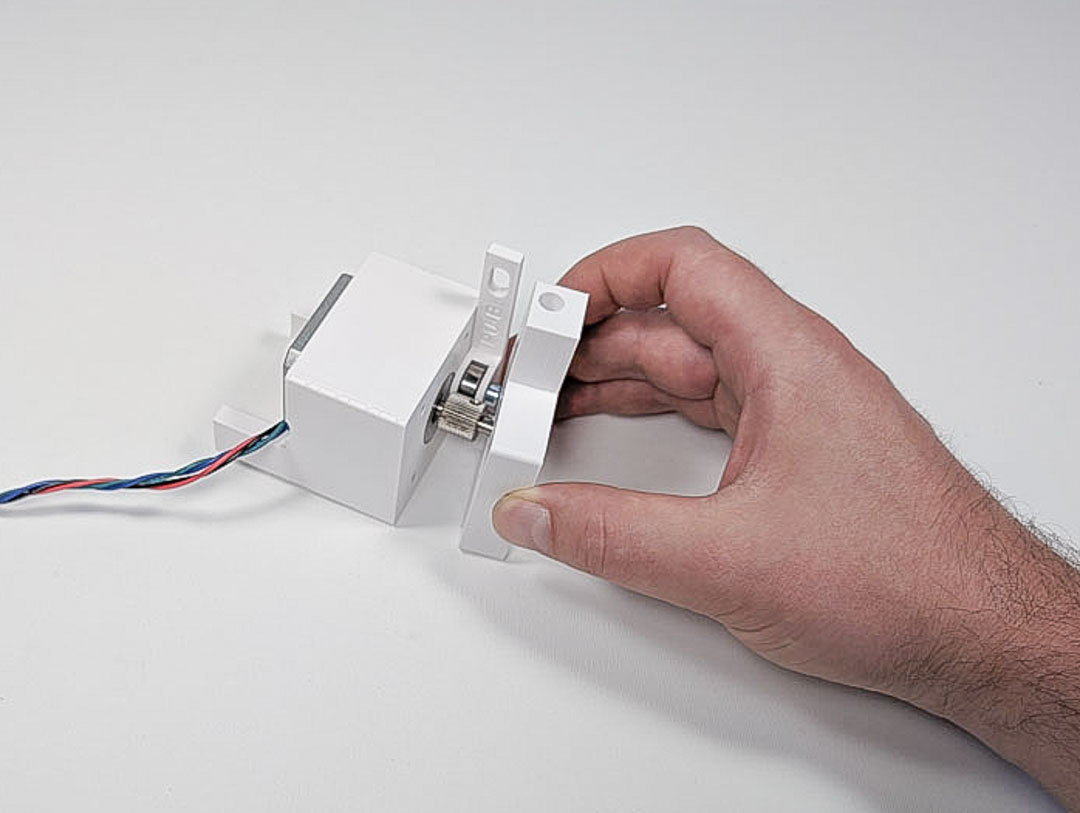

Auf der Rückseite des Bauteils Bauteil PU-B ist eine Aussparung. Diese wird auf den Kopf der Zylinderschraube am Motorhalter gesetzt.

Schritt

Prüfen Sie, dass die Lauffläche nicht auf die kleine Madenschraube trifft.

Schritt

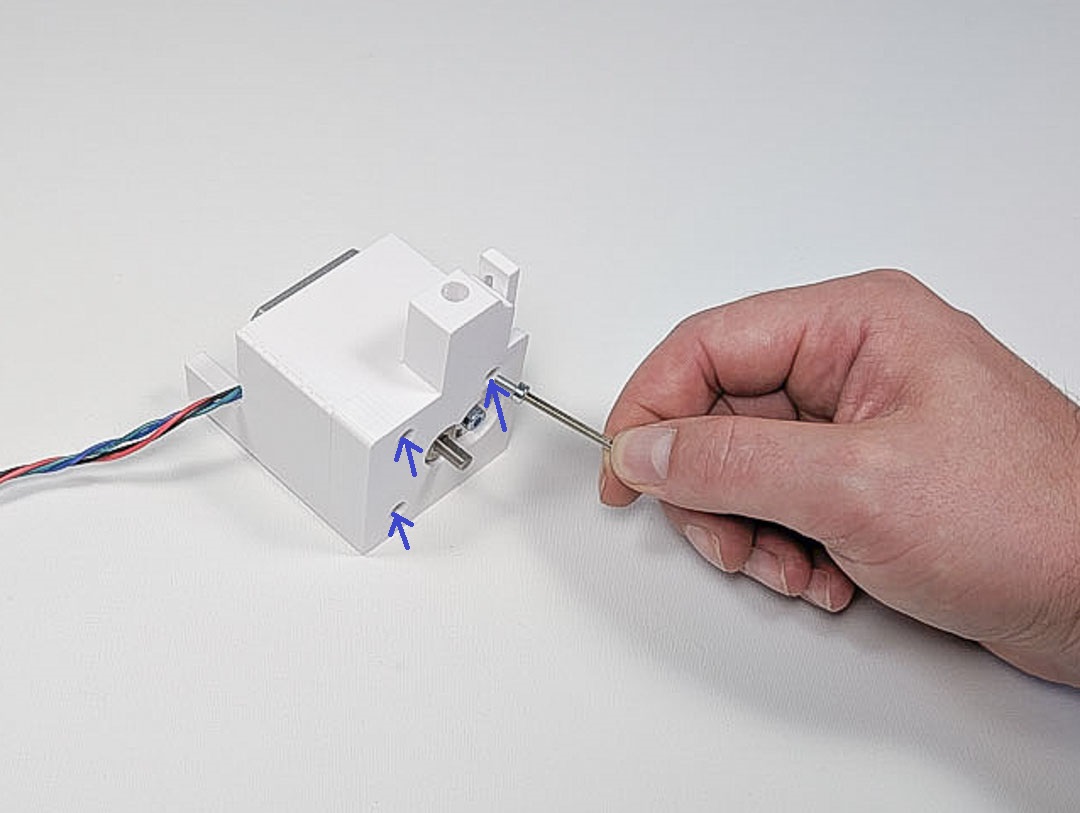

Setzen Sie das Bauteil PU-C auf den Motorhalter. Dann schrauben Sie den Deckel mit 3 Zylinderschrauben M3x6 fest. Nicht zu fest anziehen, sonst kann das Bauteil brechen.

Schritt

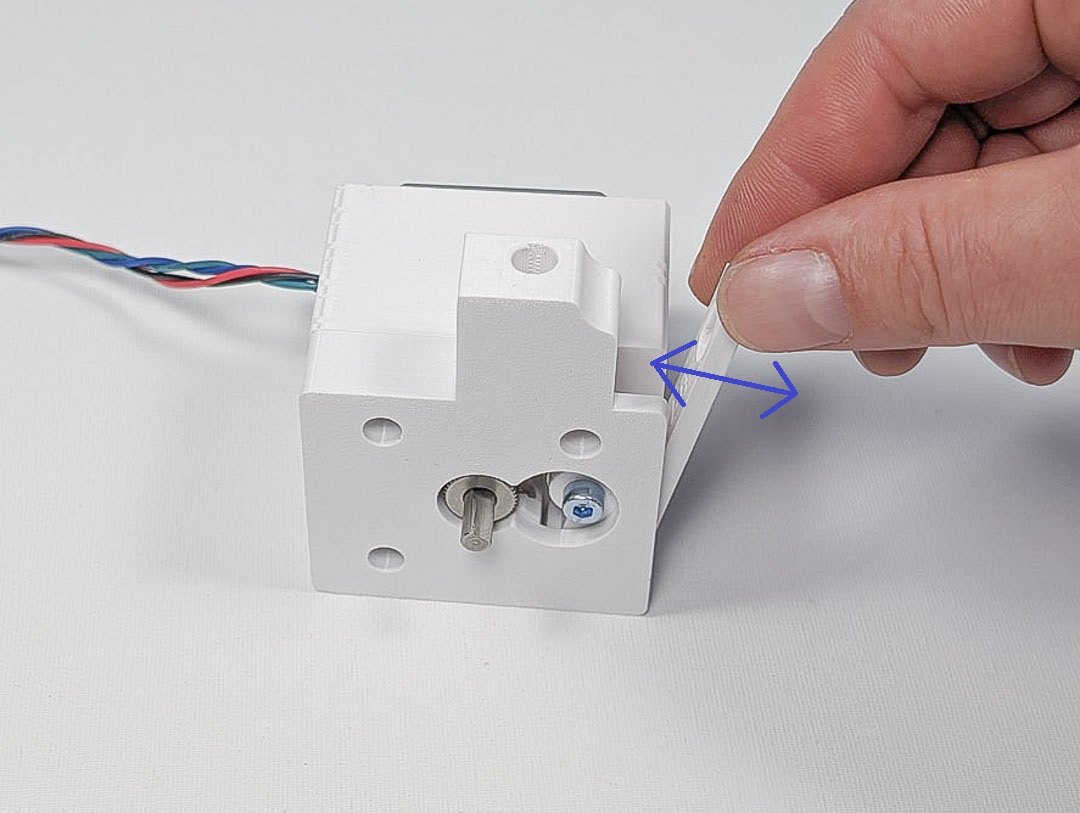

Prüfen Sie, ob der Hebel leicht zu bewegen ist. Sollte etwas haken oder schwergängig sein, können Sie durch Schleifen das Bauteil nachbearbeiten.

Schritt

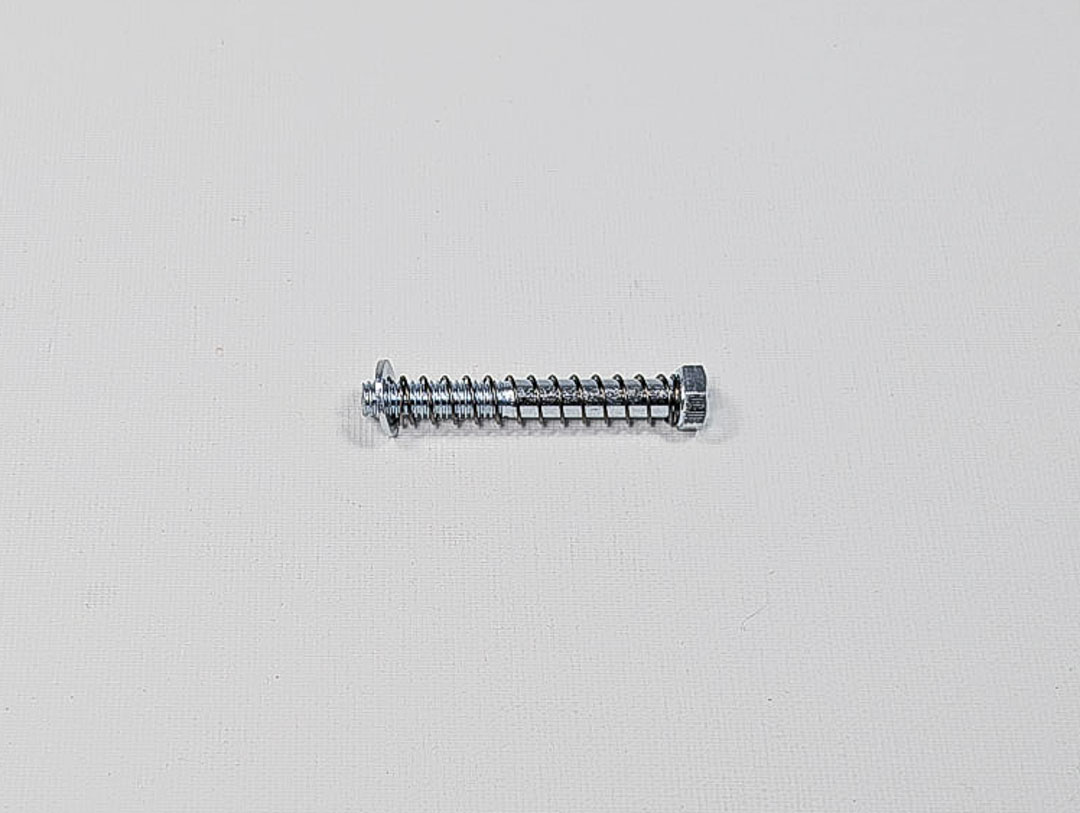

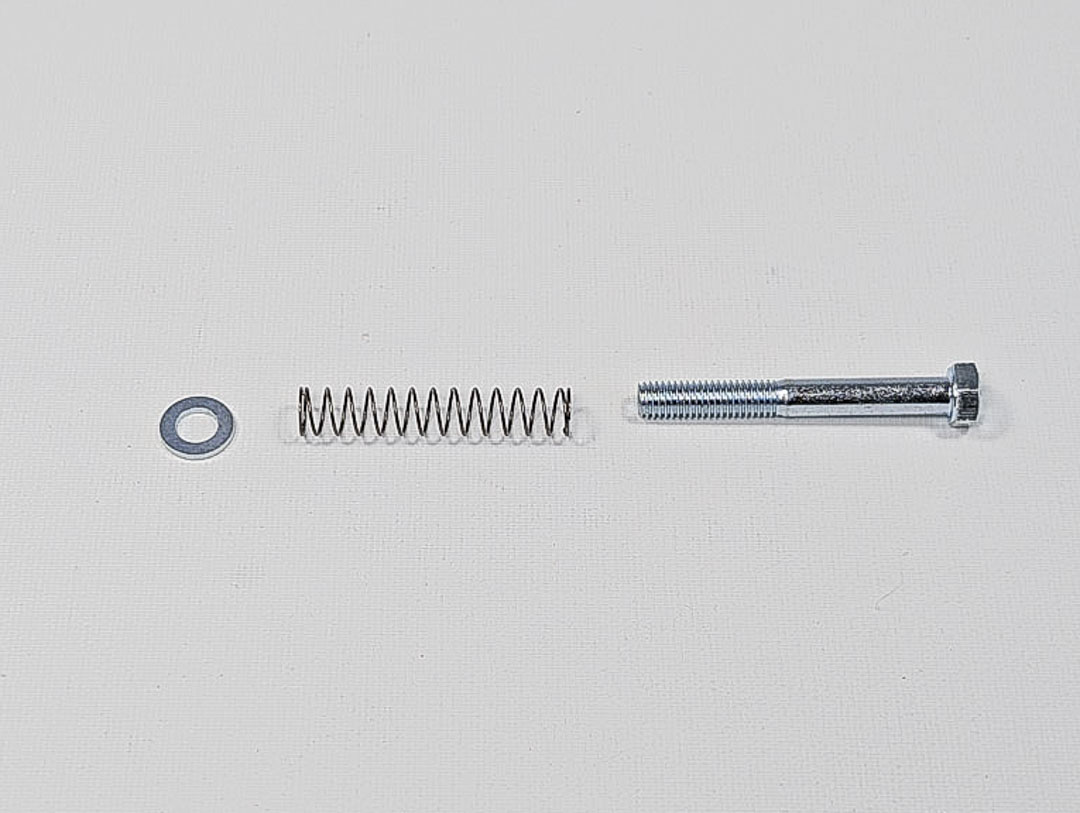

Schieben Sie zuerst die Druckfeder 6x35mm (SP-17) auf die Sechskantschraube M5x40. Dann setzen Sie die Unterlegscheibe M5 auf die Sechskantschraube.

Schritt

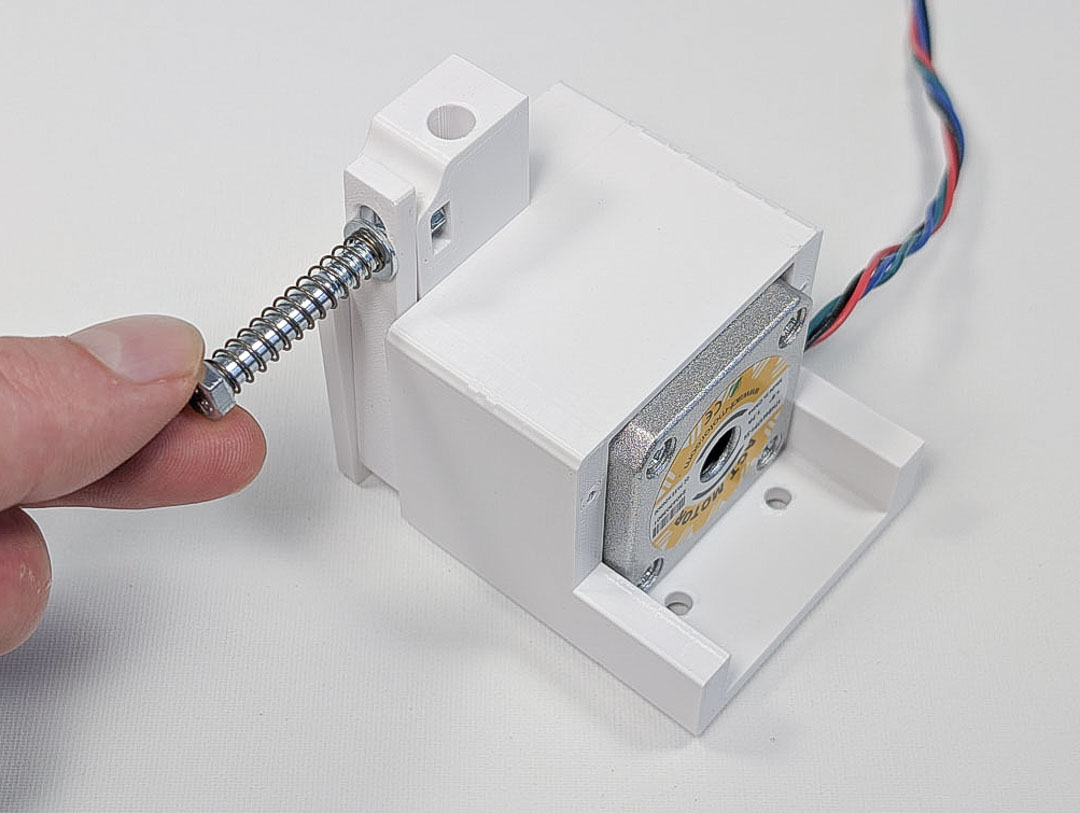

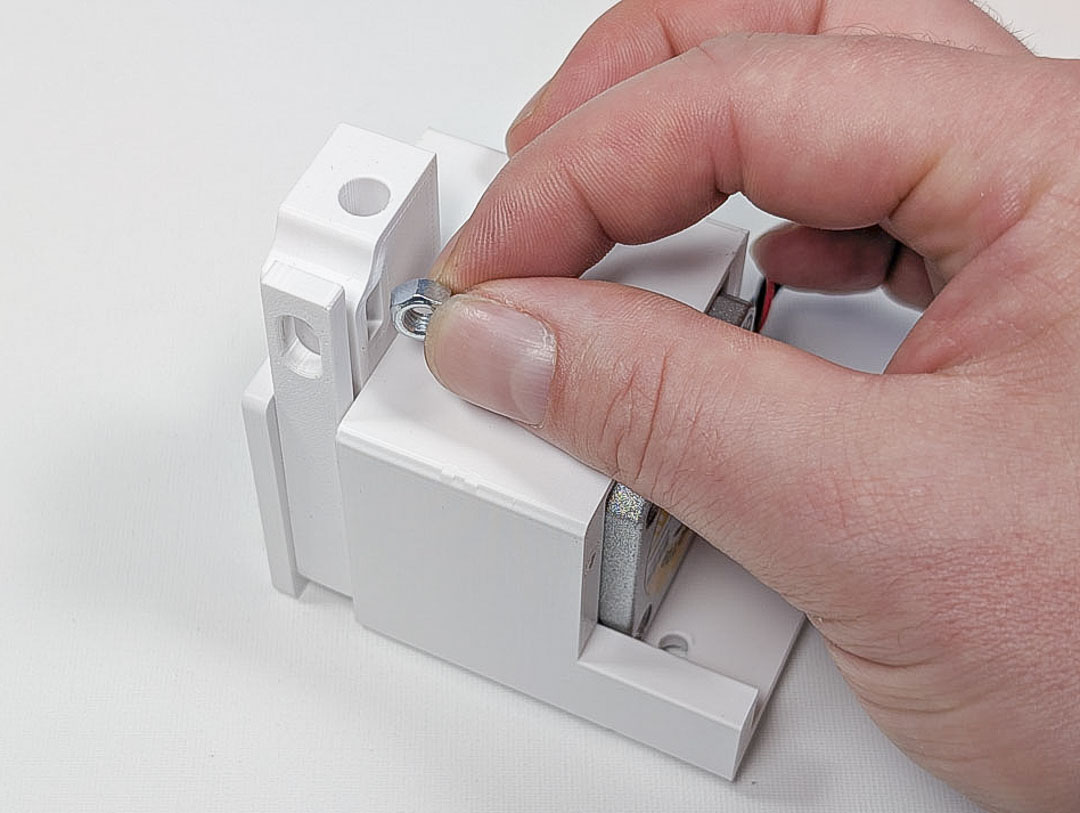

Die Gewindemutter M5 von hinten in die dafür vorgesehene Öffnung einstecken. Halten Sie alles in Position und stecken die Sechskantschraube durch den Hebel und drehen Sie in die Bohrung im Motorhalter. Drehen Sie die Schraube mit den Fingern hinein. Es genügt, wenn Sie die Schraube nur ein paar Umdrehungen einschrauben.

Schritt

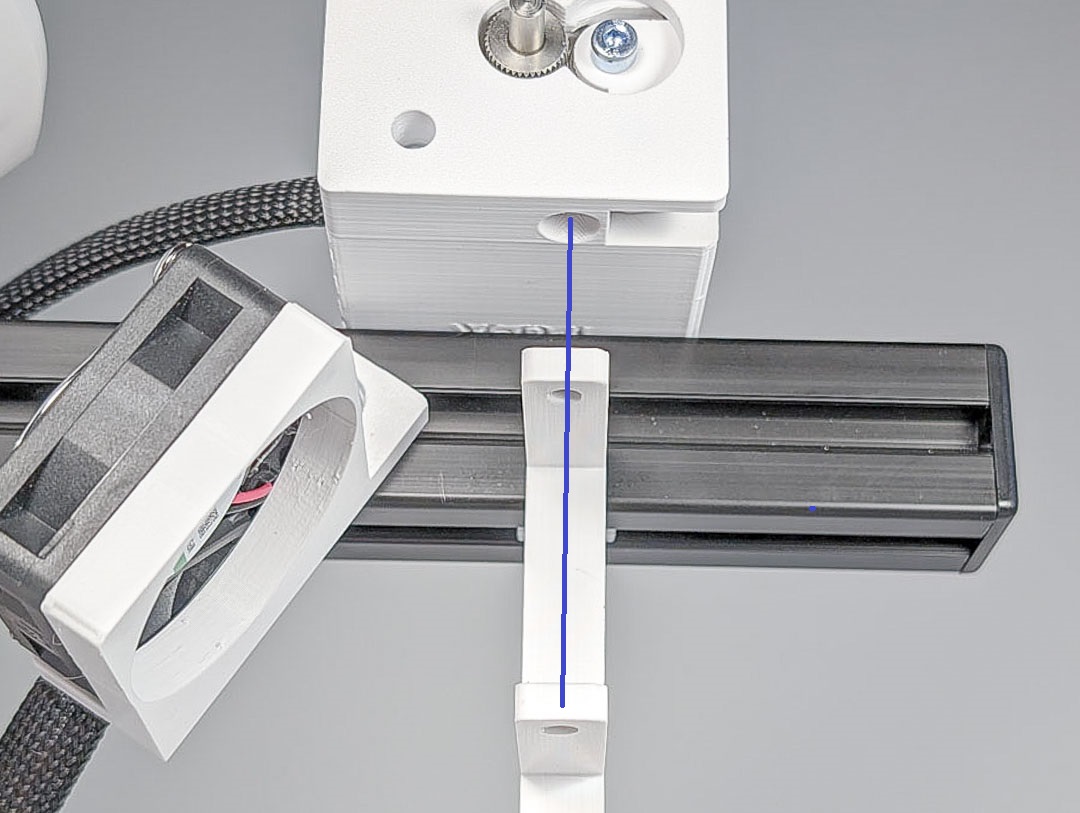

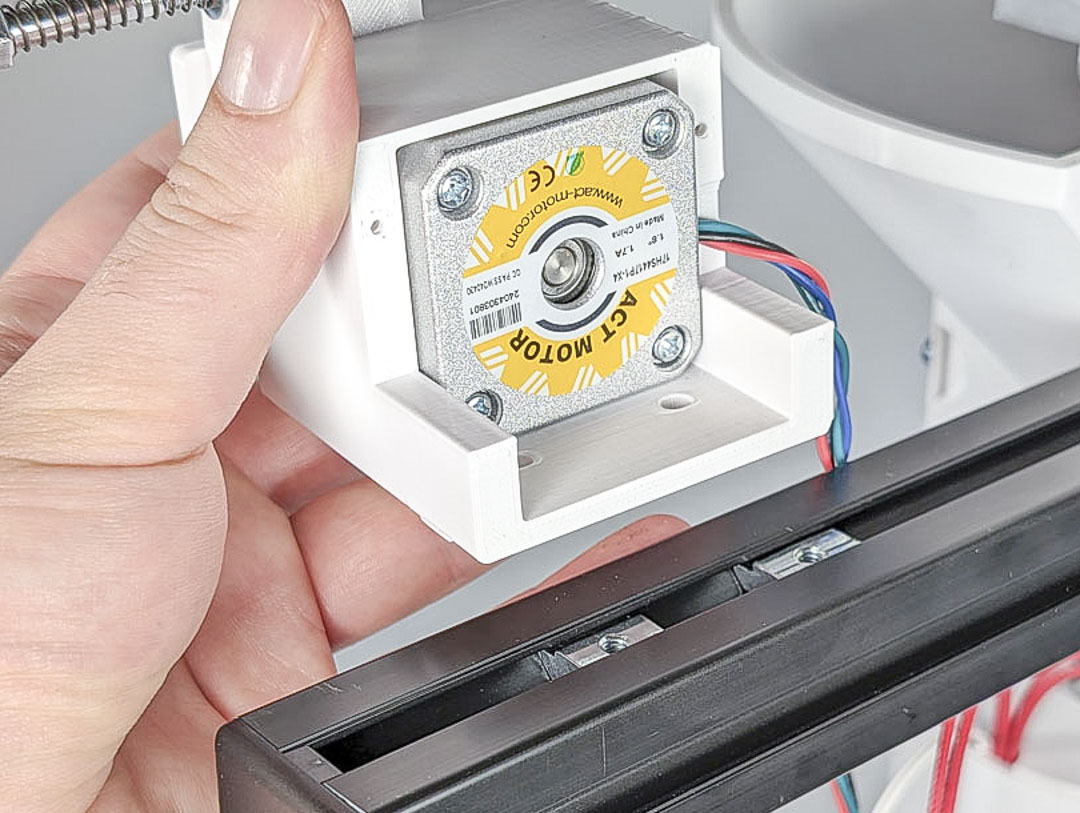

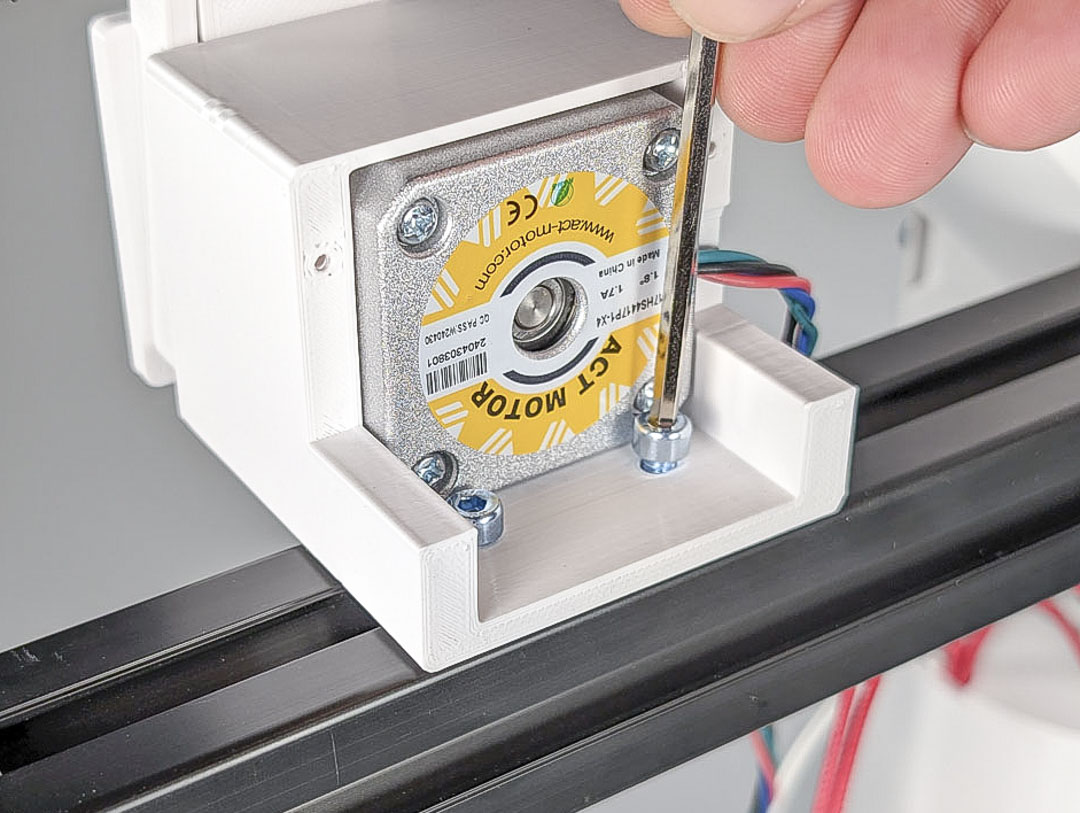

Die Teile positionieren wie abgebildet und mit zwei Zylinderschrauben M4x10 befestigen. Der Abstand von der Außenkante des Aluminium-Profils zur Zieheinheit beträgt ca. 40mm.

Schritt

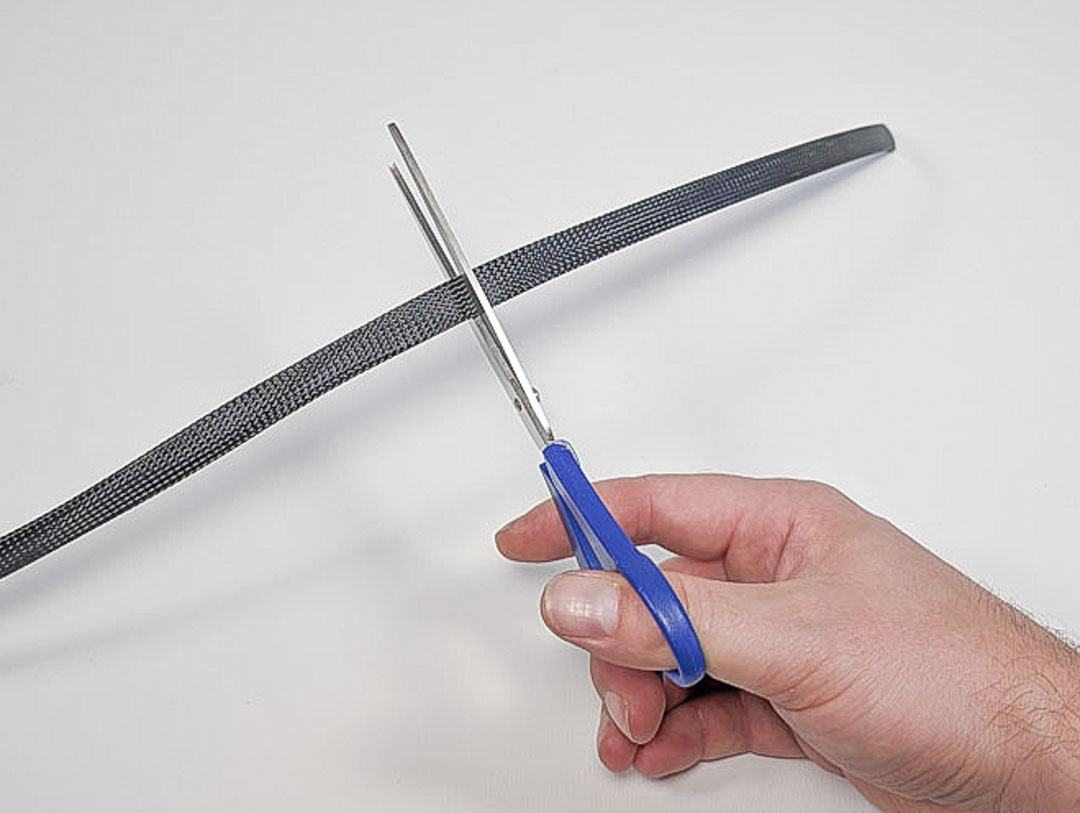

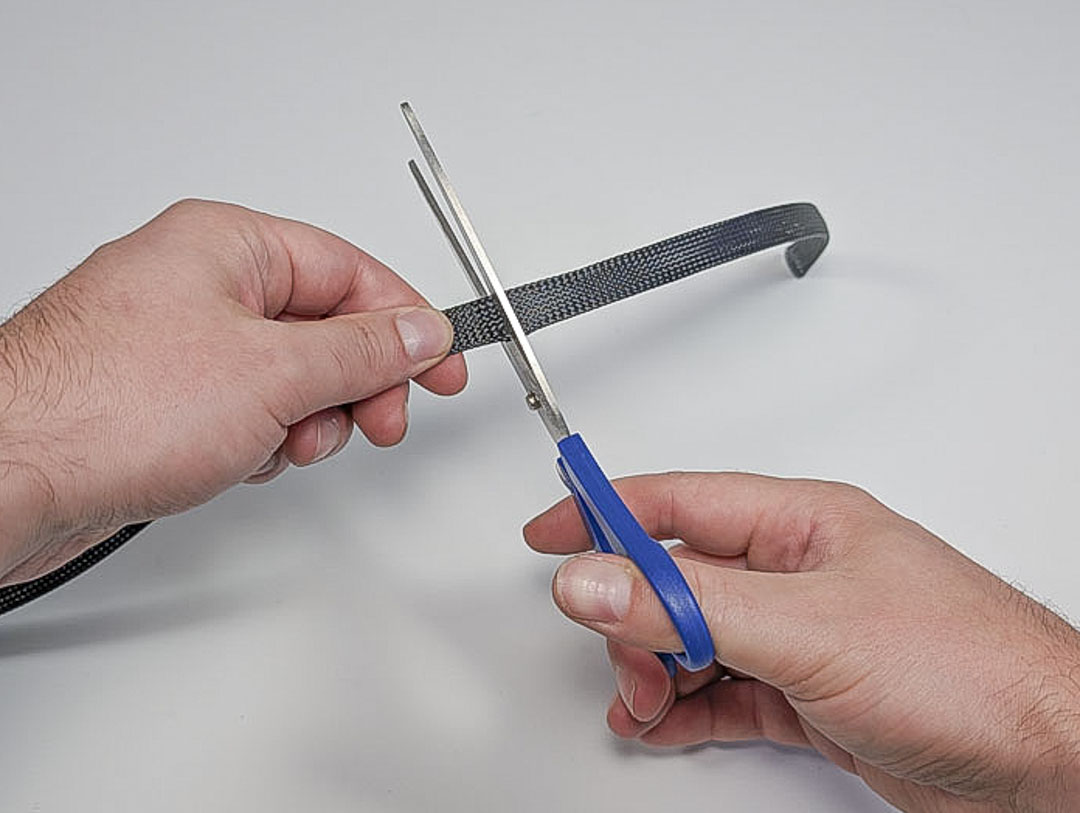

Den Geflechtschlauch auf 250mm ablängen.

Schritt

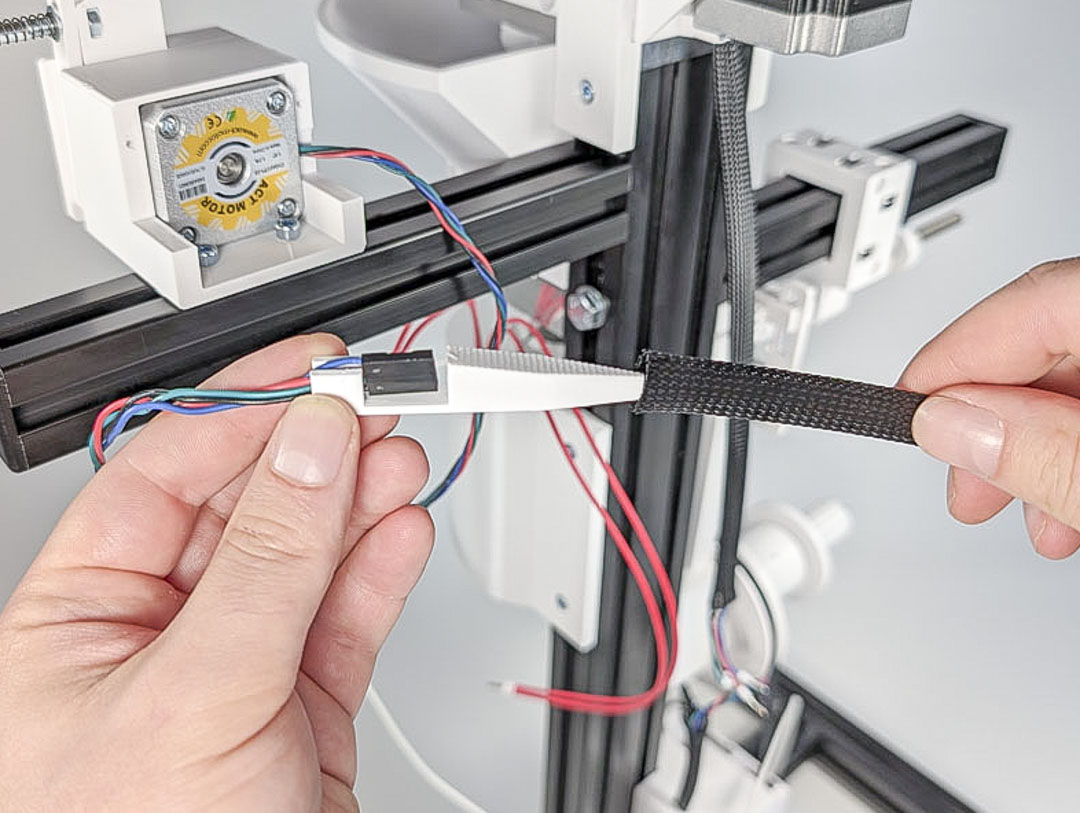

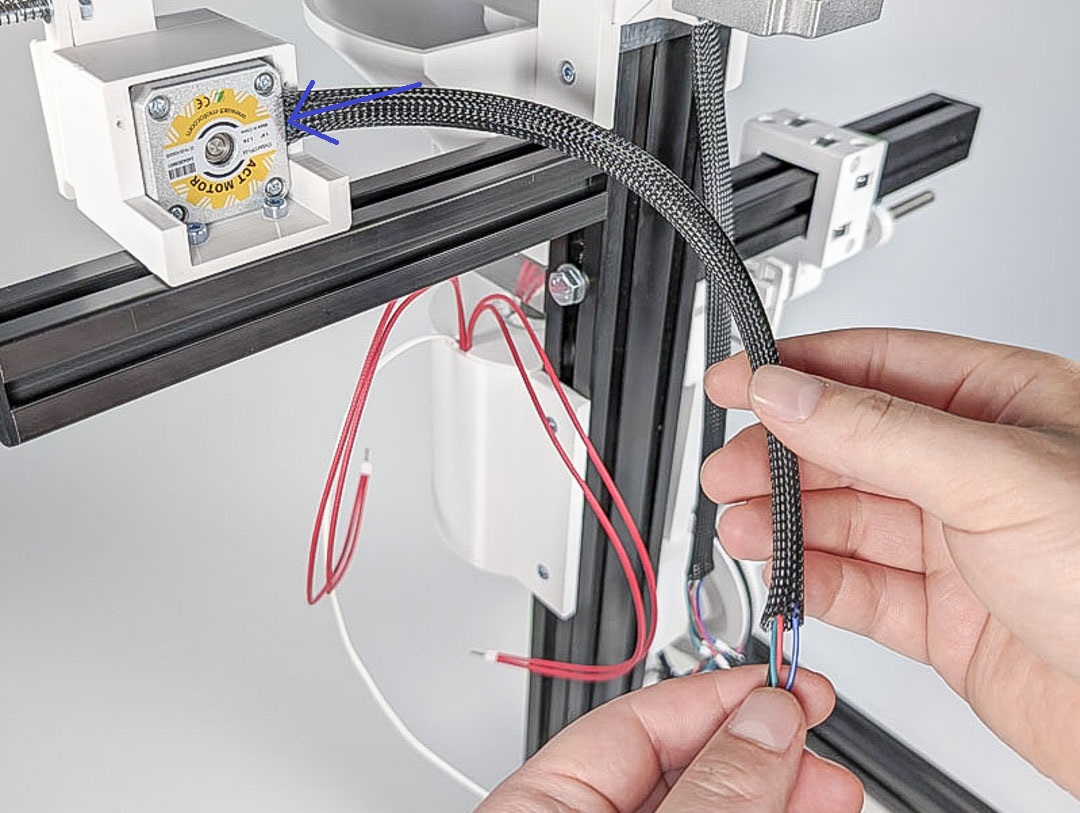

Den Geflechtschlauch auf die Anschlussleitung des Motors schieben.

Schritt

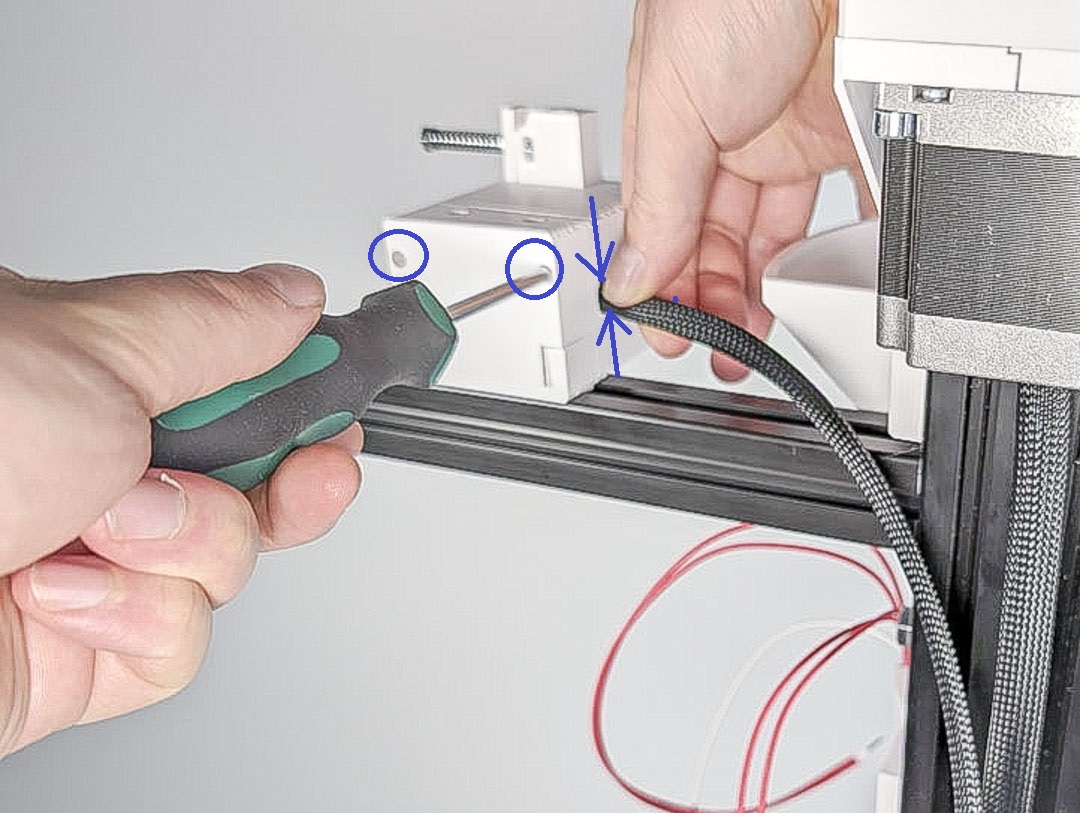

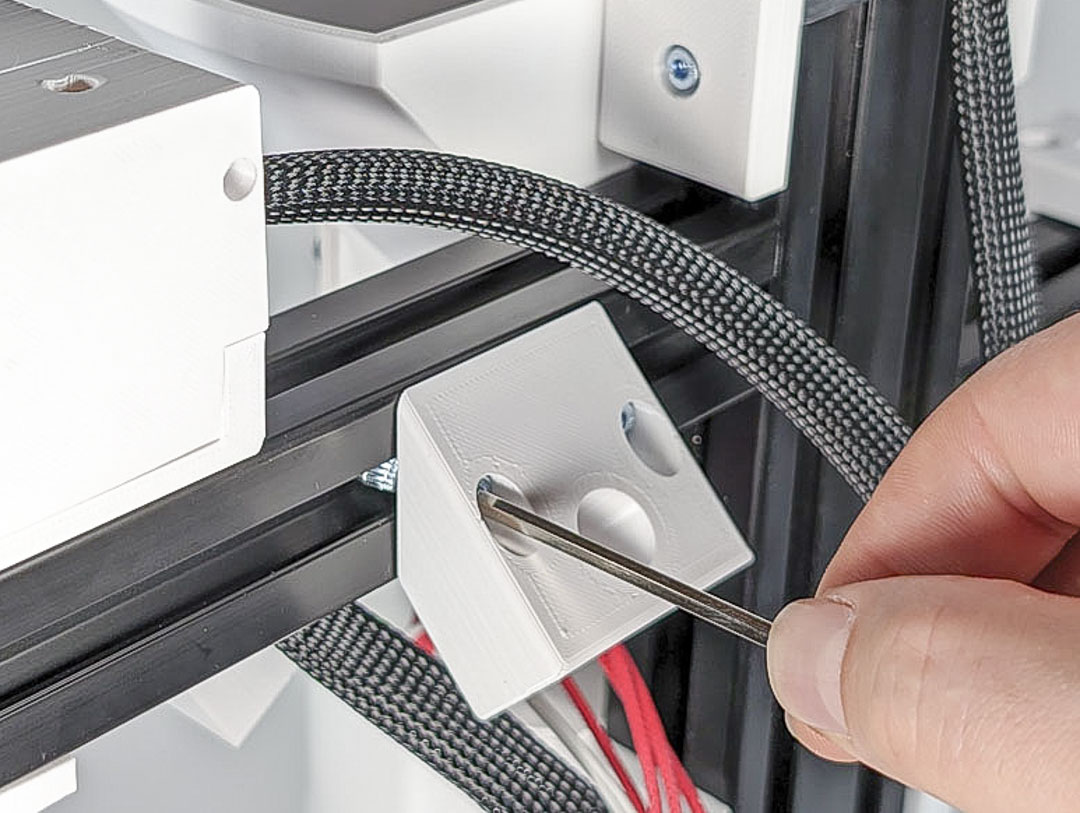

Den Geflechtschlauch zusammendrücken und Teil PU-D aufsetzen und mit zwei Holzschrauben 2,5×12 befestigen.

Schritt

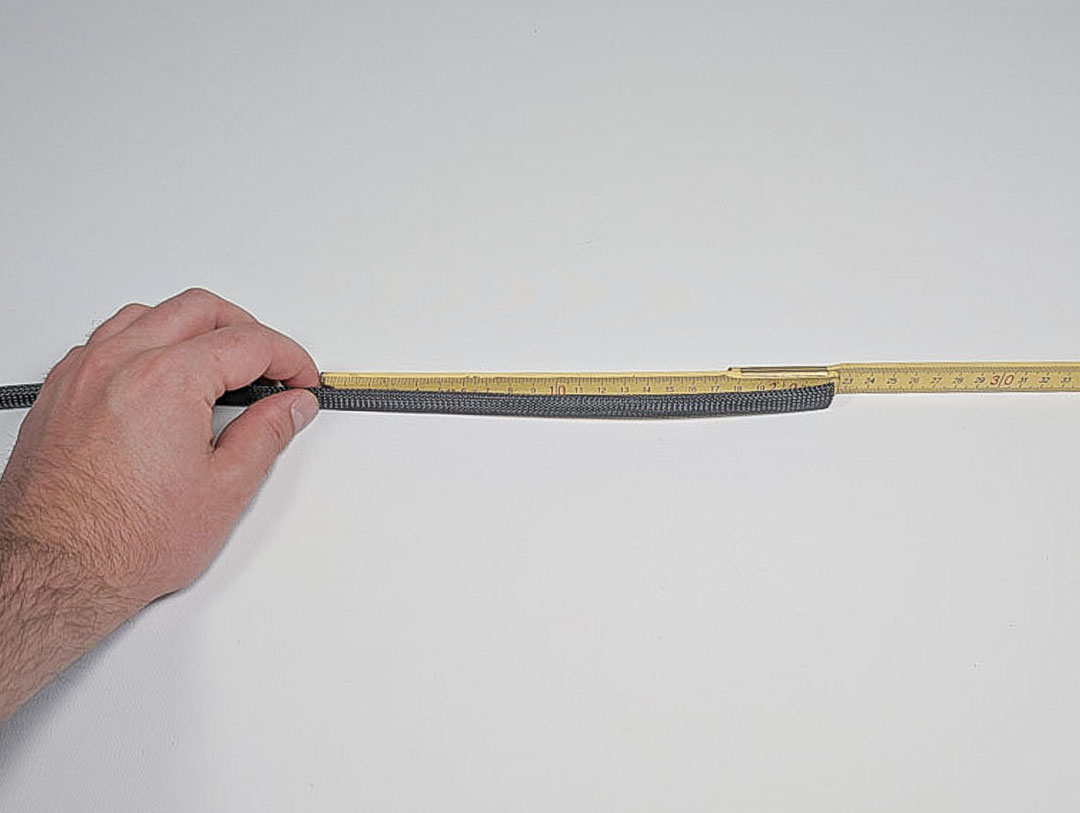

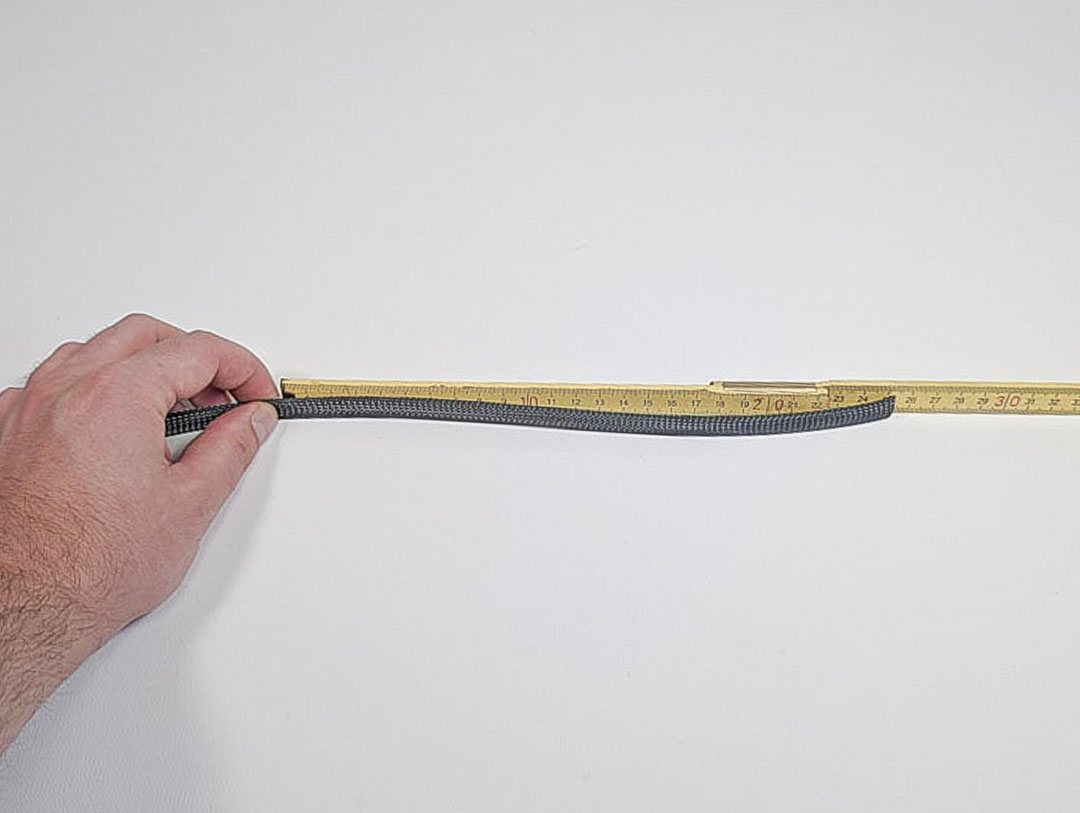

Geflechtschlauch auf 220 mm ablängen.

Schritt

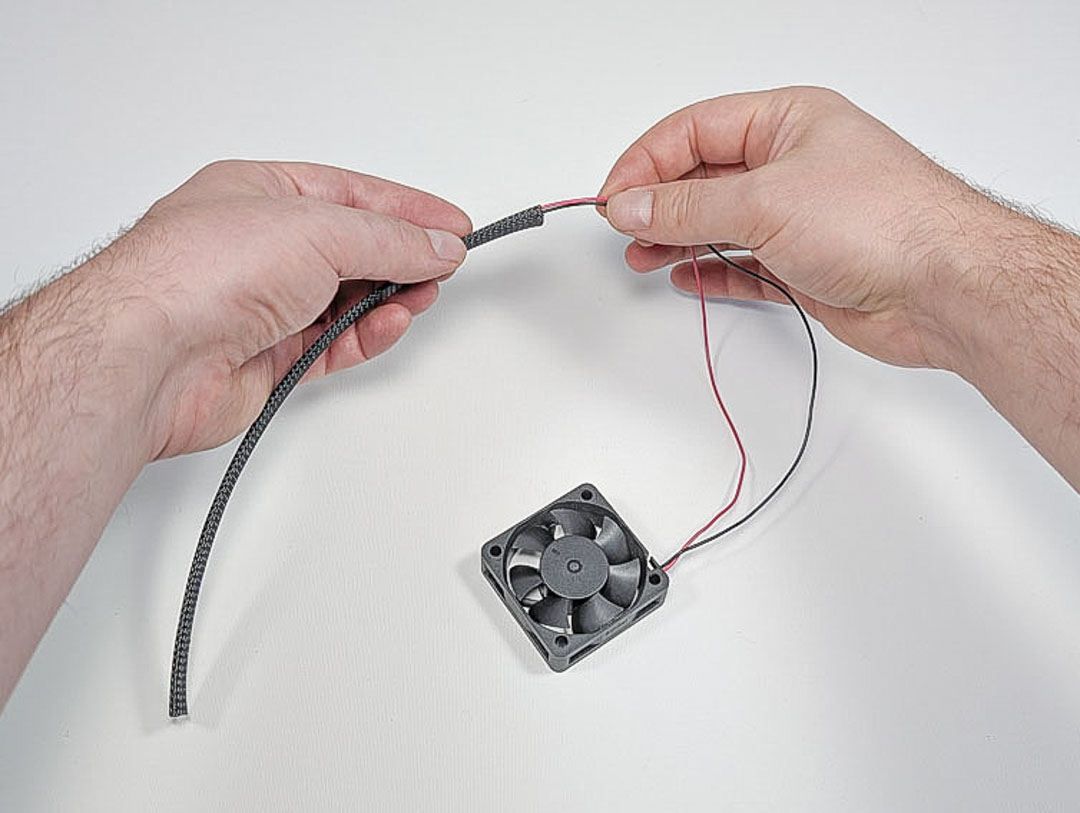

Geflechtschlauch über die Anschlussleitung des Lüfters ziehen.

Schritt

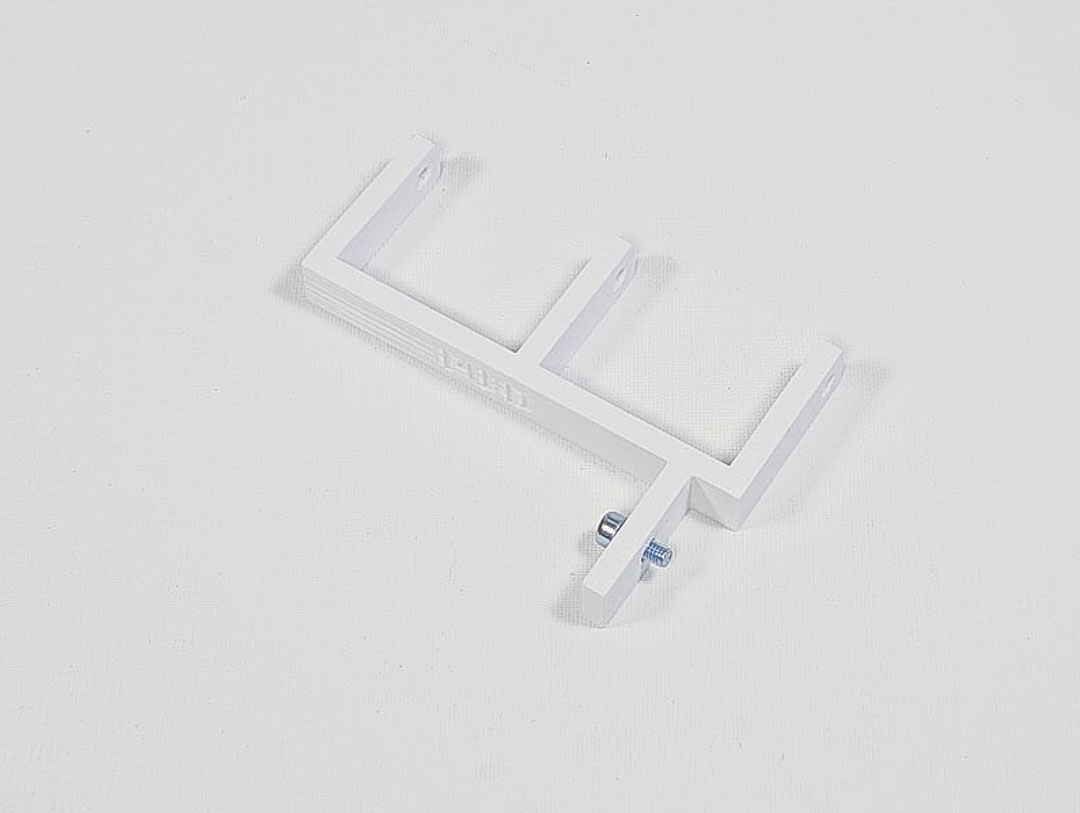

Teile wie abgebildet positionieren.

Schritt

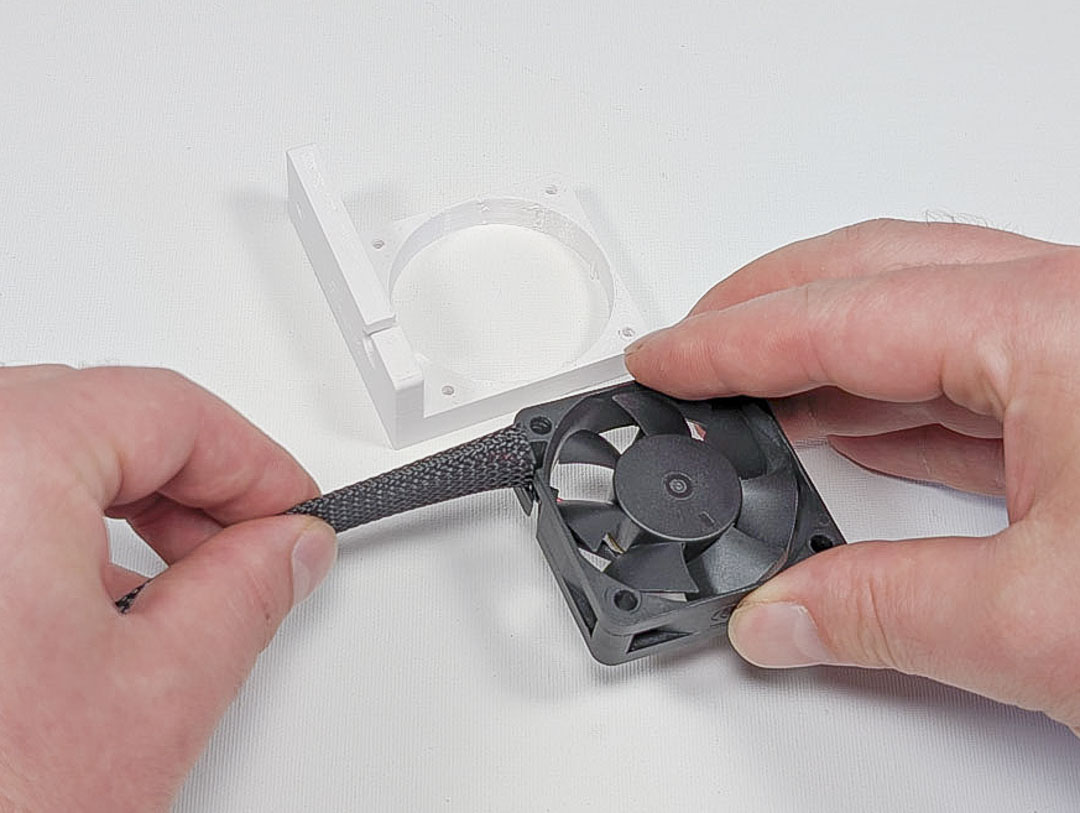

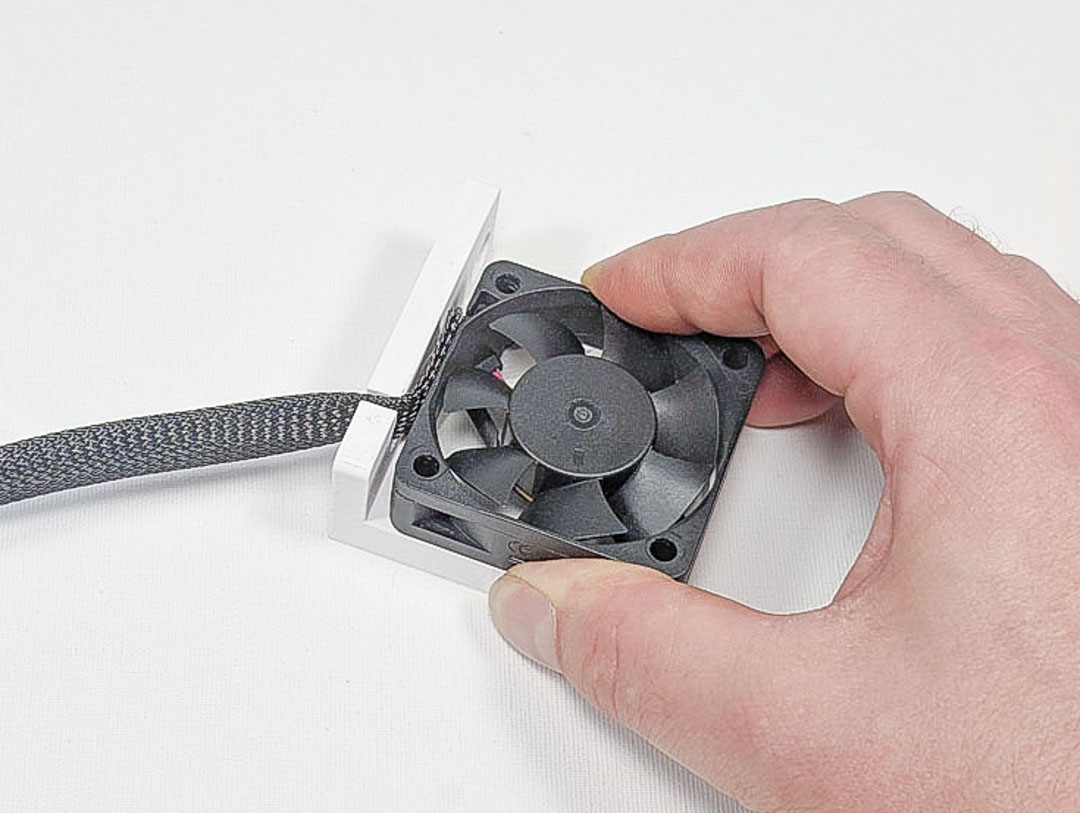

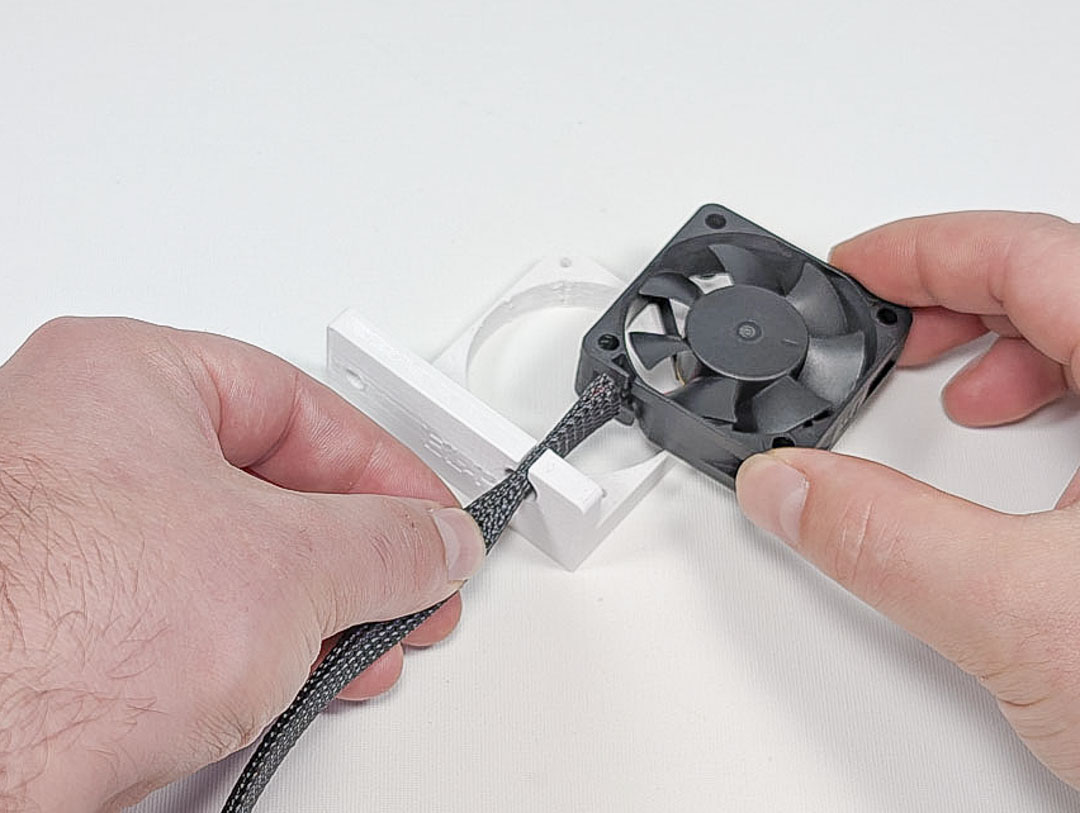

Den Geflechtschlauch in die Öffnung in Bauteil EL-H einführen und Lüfter wie abgebildet positionieren.

Schritt

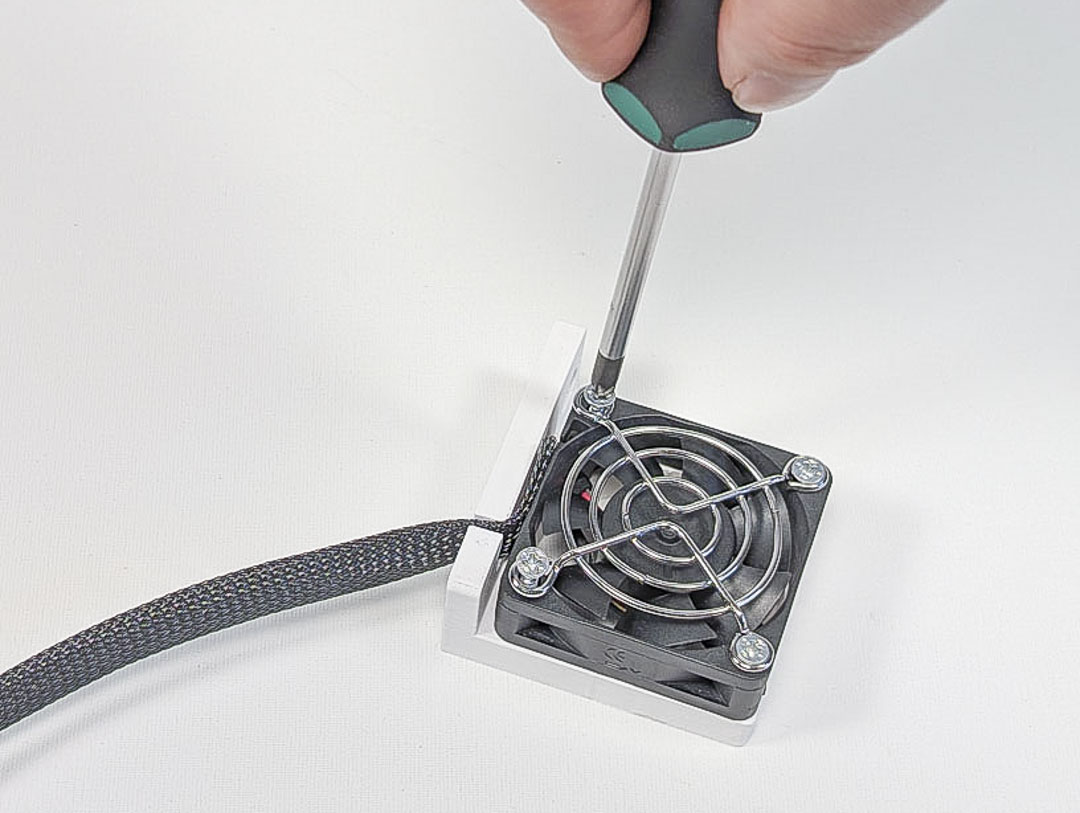

Lüftergitter auflegen und mit vier Holzschrauben 3×25 befestigen.

Schritt

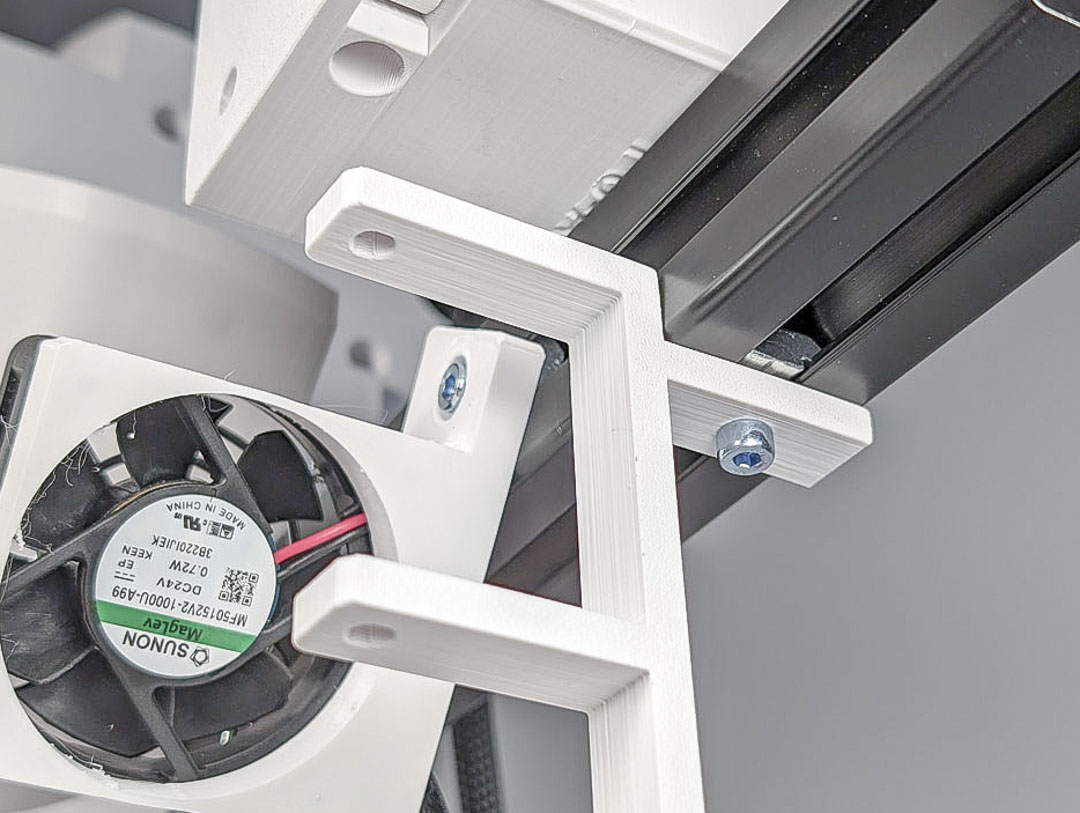

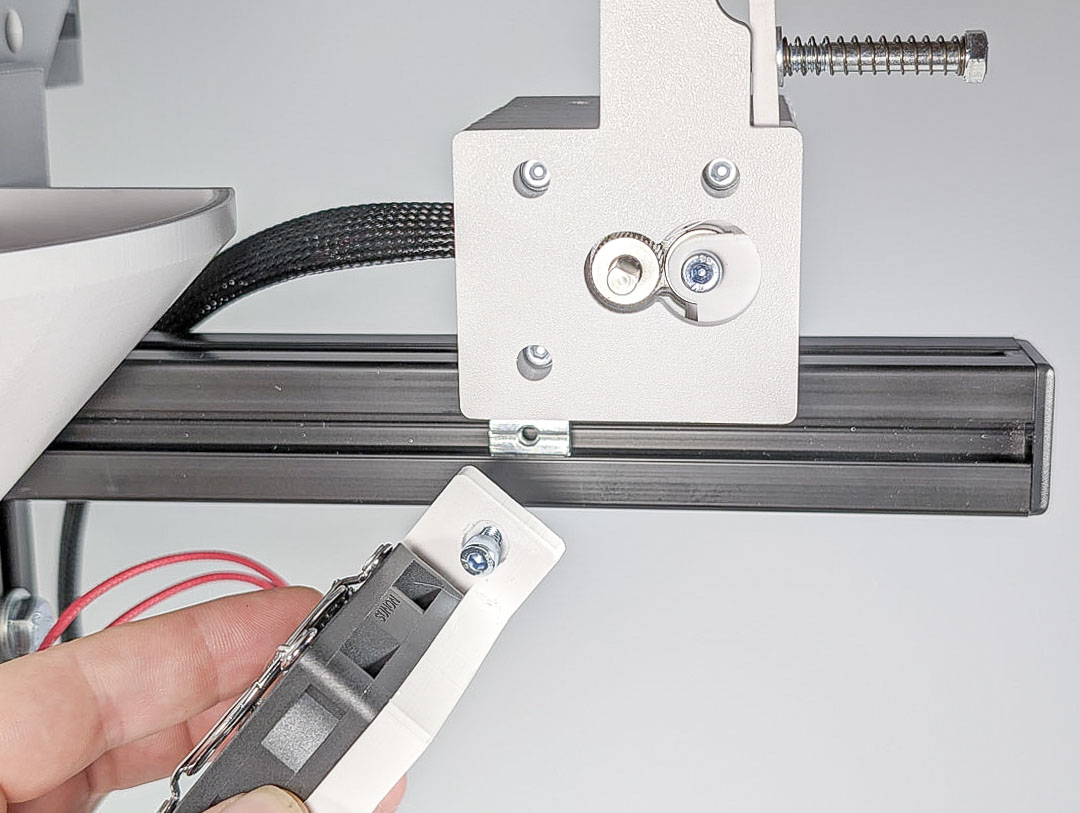

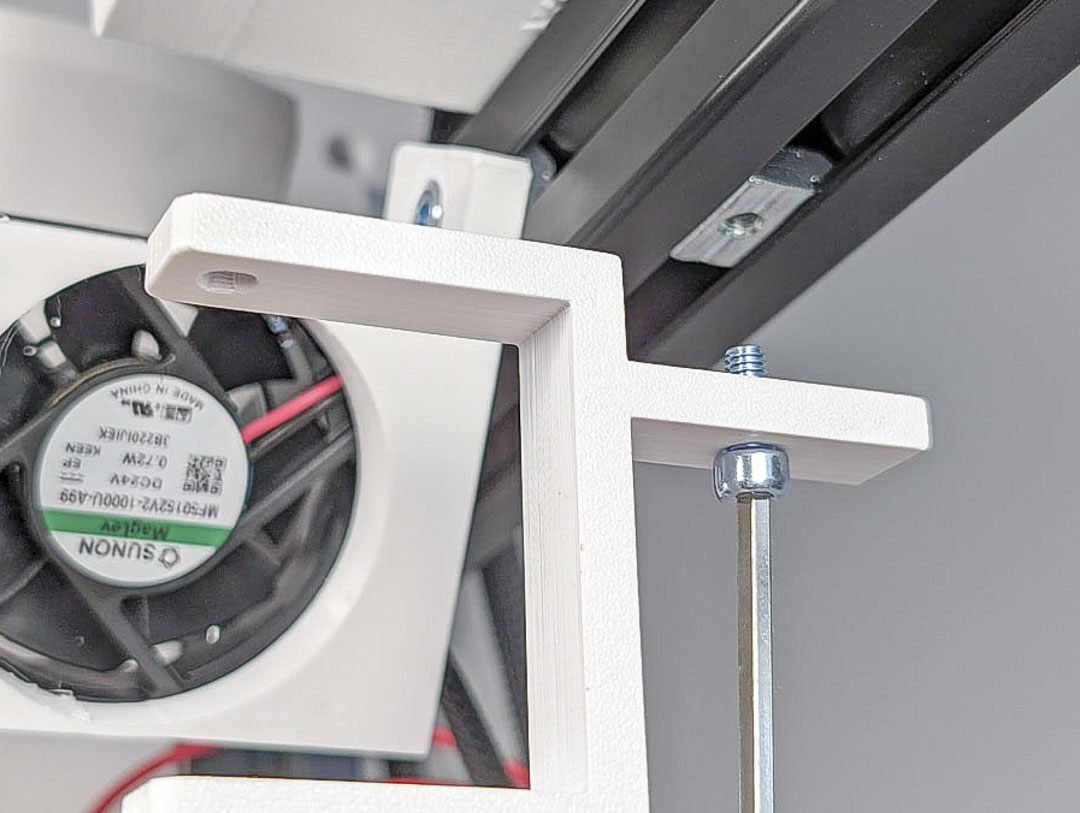

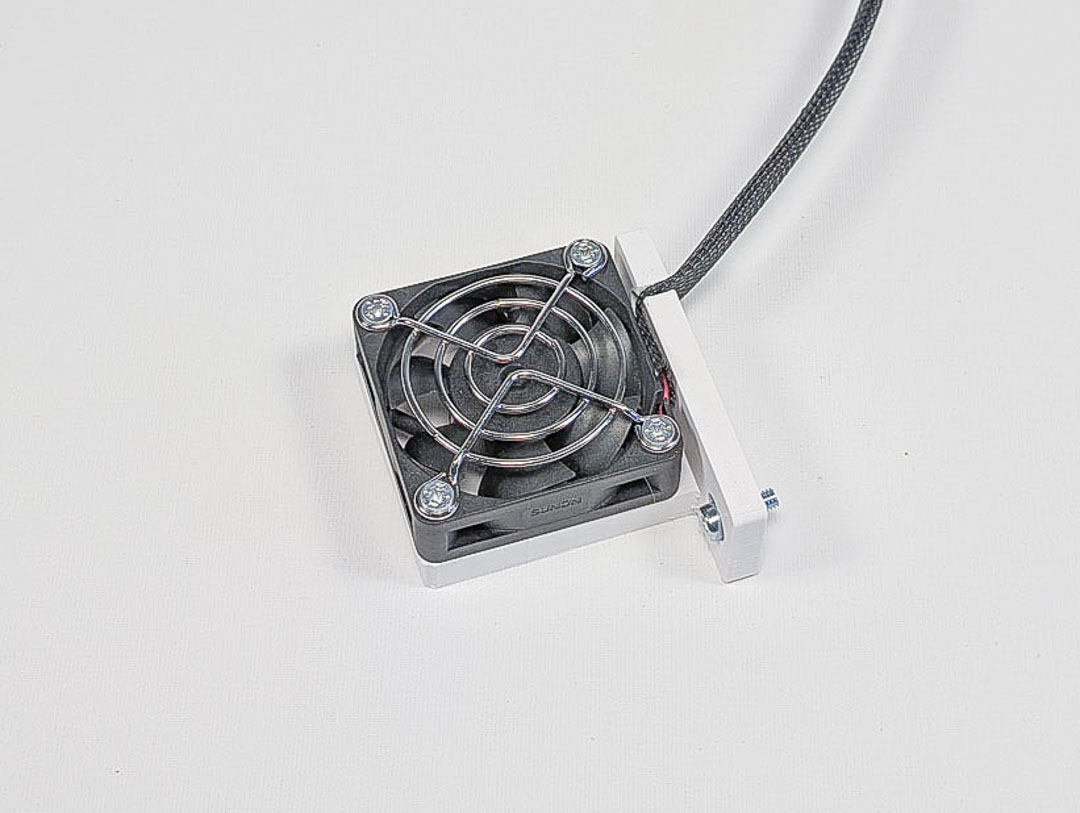

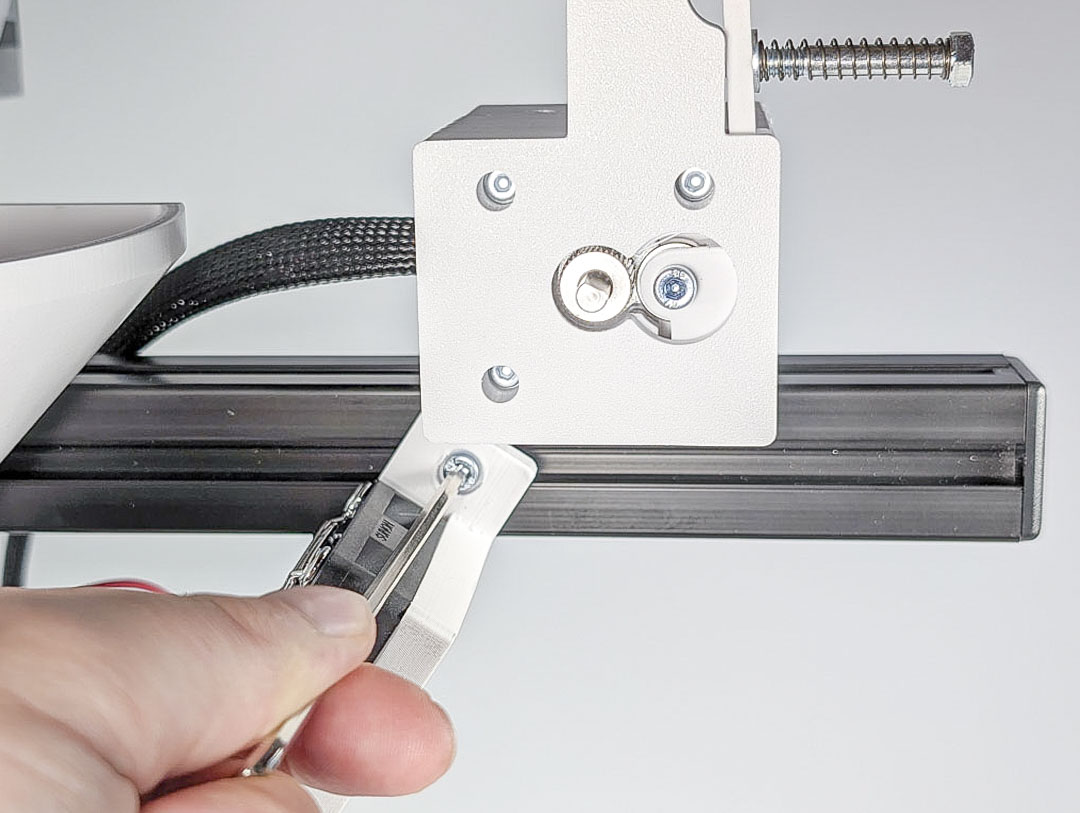

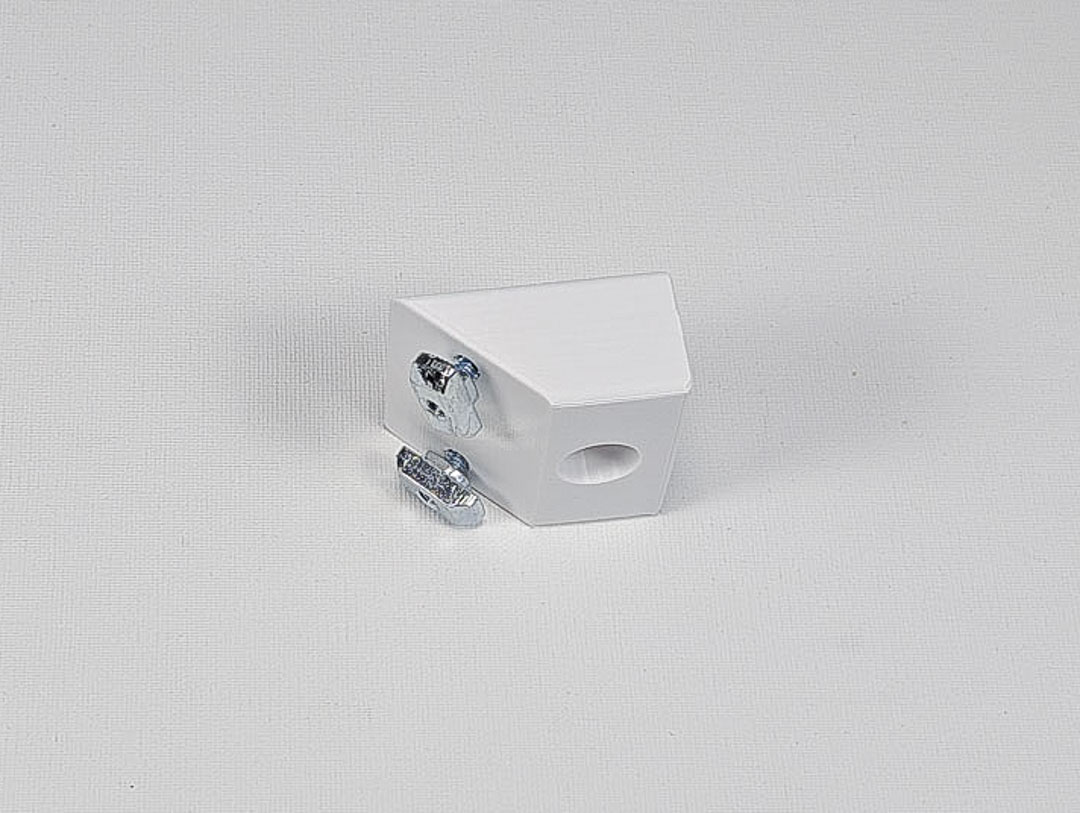

Eine Zylinderschraube M4x10 in die Bohrung im Lüfterhalter stecken. Dann den Lüfterhalter am Aluminiumprofil im vorbereiteten Nutenstein festschrauben.
