10-Aufbau Elektronik

Original Desktop Filament Extruder MK3

ACHTUNG BITTE UNBEDINGT BEACHTEN:

Beim Umgang mit elektronischen Bauteilen müssen Sie bitte äußerst Vorsichtig sein:

Elektrostatische Aufladung vermeiden! (Berühren Sie geerdete Metallteile, wie z.B. einen Heizkörper, um sich zu entladen, bevor Sie Elektronikbauteile handhaben).
Platinen nicht verbiegen!
Während dem Betrieb niemals Stecker oder Bauteile ziehen oder stecken! Elektronik ausschließlich in ausgeschaltetem Zustand handhaben!
Immer auf korrekte Polarität der Anschlüsse achten!
Hält man diese Regeln nicht ein, kann die Elektronik beschädigt oder zerstört werden. ARTME 3D haftet für diese Schäden nicht.

Schritt

Aus Packstück 1 entnehmen:
8x Holzschraube 2,5×12 (SC-01)
2x Zylinderschraube M4x10 (SC-05)
2x Hammermutter (SC-16)

Aus Packstück 2 entnehmen:

1x Geflechtschlauch 19mm breit und 200mm lang (SP-21)

Aus Packstück 4 entnehmen:

1x LCD Display mit zwei Leitungen (EL-12)

3D Drucker Teile:
EL-E, EL-F

Schritt

Stellen Sie sicher, dass Sie den richtigen Geflechtschlauch gewählt haben. Dieser muss 19mm breit sein und nicht 12mm wie in allen anderen Aufbauanleitungen.

Schritt

Zwei Zylinderschrauben in den entsprechenden Bohrungen in Teil EL-E einsetzen und zwei Hammermuttern auf die Gewinde drehen.

Schritt

Das Teil EL-E wie dargestellt platzieren und die Hammermuttern in die Nut des Aluprofils einführen. Dann die Schrauben befestigen.

Schritt

Den ganzen Aufbau nach vorne kippen, um die nächsten Schritte zu erleichtern.

Schritt

Nehmen Sie eine Leitungen des LCD Displays zur Hand. Achten Sie auf die Kodierung der Stecker und stecken diese wie dargestellt in die linke Buchse am Display. Dann beschriften Sie das Ende mit der Nummer 1.

Schritt

Nehmen Sie die zweite Leitungen des LCD Displays zur Hand. Achten Sie auf die Kodierung der Stecker und stecken diese wie dargestellt in die rechte Buchse am Display. Dann beschriften Sie das Ende mit der Nummer 2.

Schritt

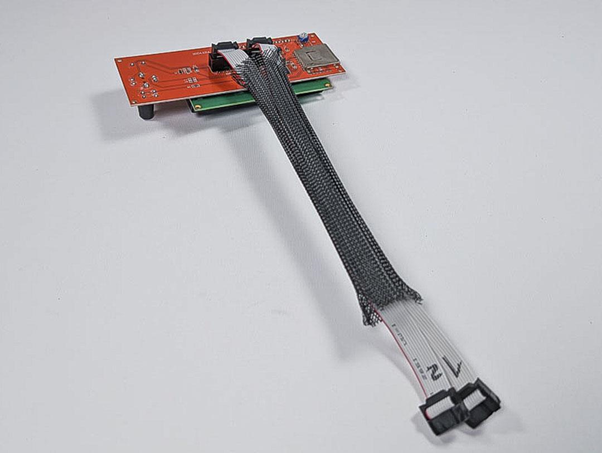

Schieben Sie den Geflechtschlauch über die beiden Leitungen.

Schritt

Führen Sie das Display von hinten in den bereits montierten Displayhalter ein und befestigen es mit 4 Holzschrauben 2,5×12.

Schritt

Den Geflechtschlauch in die dafür vorgesehene Aussparung im Bauteil einlegen.

Schritt

Den Deckel ELF positionieren und mit vier Holzschrauben 2,5×12 befestigen.

Schritt

Achten Sie darauf, dass der Geflechtschlauch bis zu den Steckern geführt ist.

Schritt

Aus Packstück 1 entnehmen:
9x Holzschraube 2,5×12 (SC-01)

12x Holzschraube 3×25 (SC-02)
9x Zylinderschraube M4x10 (SC-05)
9x Hammermutter (SC-16)

Aus Packstück 2 entnehmen:

1x Lüftergitter 50mm (SP-05)

Aus Packstück 4 entnehmen:

1x Buchsenadapter (EL-07)
2x Dupont-Kabel
1x MKS GEN L V2.1 (EL-10)
1x Lüfter 50mm (EL-13)
1x Schittmotortreiber (MO-04)

Aus Packstück 8 entnehmen:
1x Netzteil (EL-15)

3D Drucker Teile:
EL-A, EL-B, EL-C, EL-D, EL-G, EL-K, EL-L

Schritt

Die Zylinderschrauben M4x10 in die dafür vorgesehenen Bohrungen in den Teilen EL-A und EL-C stecken. Dann Hammermuttern auf die Gewinde drehen.

Schritt

Die zwei Madenschrauben in das Riemenrad einsetzen.

Schritt

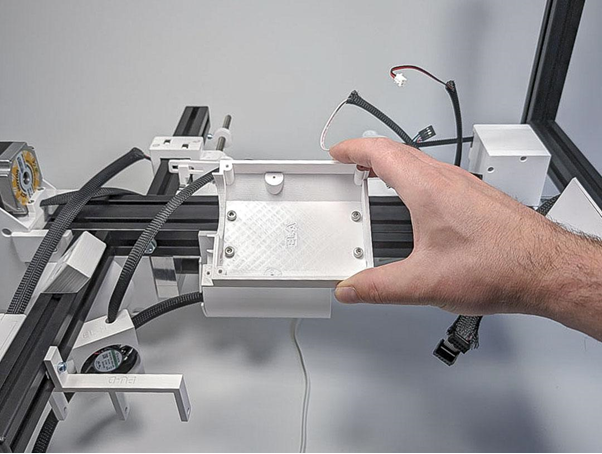

Bauteil EL-A wie dargestellt positionieren und die Hammermutter in die Nuten einführen.

Schritt

Das Teil hochschieben, dass es mit dem seitlichen Aluminiumprofil abschließt (blaue Linie). Dann die Schrauben befestigen.

Schritt

Bauteil EL-C wie dargestellt positionieren, aber noch nicht in die Nuten einführen.

Schritt

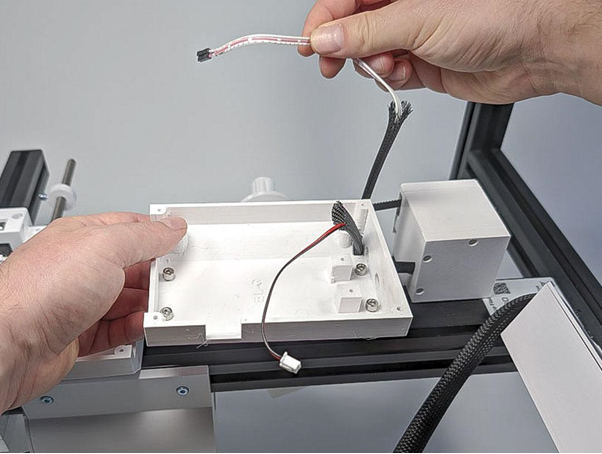

Die Leitung des Lüfters durch die markierte Öffnung ziehen.

Schritt

Die Leitung des Sensors durch die gleiche Öffnung ziehen.

Schritt

Die Leitung des Motors des Spulen-Antriebes in die separate Öffnung daneben ziehen.

Schritt

Nun bauteil EL-C in die Nuten einführen und befestigen.

Schritt

Den Buchsen-Adapter (EL-07) wie dargestellt positionieren.

Schitt

Den Adapter mit Bauteil EL-K abdecken und mit zwei Holzschrauben 2,5×12 befestigen. Die Leitungen durch die Öffnung in den Gehäuseteilen führen (blauer Kreis).

Schritt

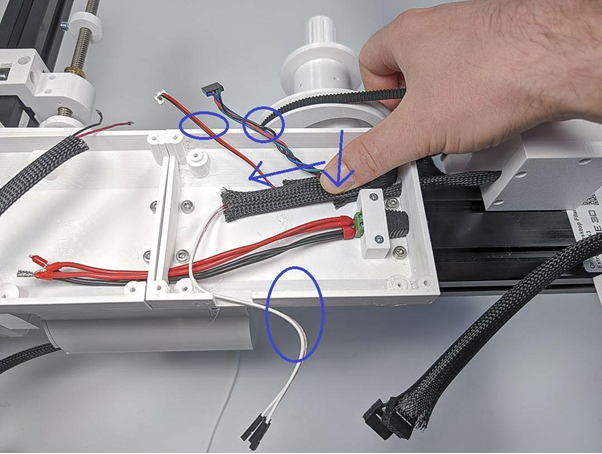

Dann die Leitungen ungefähr so wie im Bild positionieren.

Schritt

Das MKS Board wie dargestellt positionieren (Ausrichtung der Anschlüsse im blauen Kreis beachten). Beim Einsetzen darauf achten, dass die Ausrichtung des Leitungen eingehalten wird (blaue Kreise im zweiten Bild).

Schritt

Dann das Board mit vier Holzschrauben 2,5×12 befestigen.

Schritt

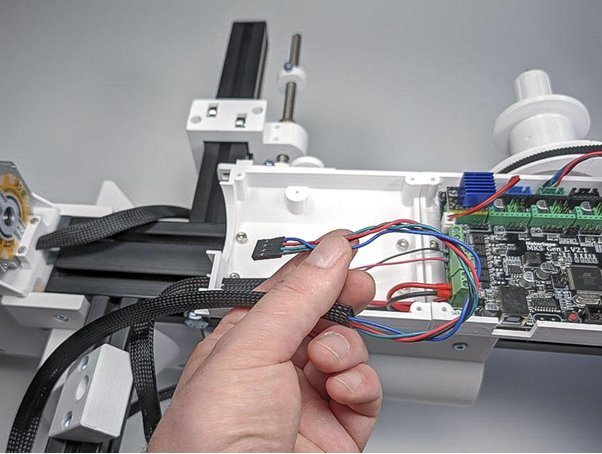

Die Leitung des Motors des Spulen-Antriebes in einem Bogen führen und auf den dargestellten Steckplatz stecken. Die farbige Reihenfolge der Leitungsfarben muss eingehalten werden.

Schritt

Die Leitung des Lüfters auf den dargestellten Steckplatz stecken. Achten Sie auf die Kodierung am Stecker.

Schritt

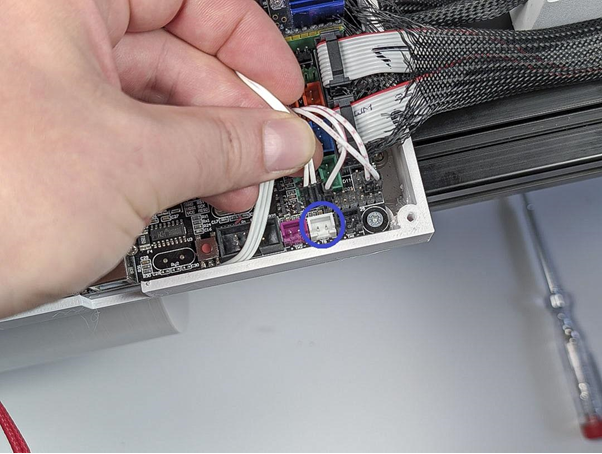

Die drei Leitungen des Sensors werden nun in die markierte Pinreihe eingesteckt. Nehmen Sie Ihre Notizen aus Aufbau-Kapitel 09 mit der Bezeichnung der einzelnen Leitungen zur Hand. Stecken Sie die entsprechenden Leitungen auf die hier beschriebenen Pins.

Schritt

Stecken Sie nun die Leitungen des Displays auf die dargestellten Steckplätze. Achten Sie auf die Nummerierung.

Schritt

Nehmen Sie jeweils eine rote und eine schwarze Leitung zur Hand und schließen Sie die Leitungen am MKS Bard an. ACHTUNG: unbedingt auf die Polarität achten. Die schwarze Leitung kommt in die untere Anschlussklemme und die rote Leitung in die Anschlussklemme darüber.

Schritt

Nehmen Sie die Leitung des Lüfter unter der Zieheinheit zur Hand und führen diese durch die dargestellt Öffnung.

Schritt

Schließen Sie die Leitungen am MKS Bard an. ACHTUNG: unbedingt auf die Polarität achten. Die schwarze Leitung kommt in die obere Anschlussklemme und die rote Leitung in die Anschlussklemme darunter.

Schritt

Nehmen Sie die Leitung des Motors von der Zieheinheit zur Hand und führen diese durch die gleiche Öffnung.

Schritt

Die Leitung auf den dargestellten Steckplatz stecken. Die farbige Reihenfolge der Leitungsfarben muss eingehalten werden.

Schritt

Die Leitung von dem Heizelement und dem Thermistor zur Hand nehmen und durch die gleiche Öffnung führen.

Schritt

Da die Leitung des Thermistors etwas zu lang ist, kann diese mit wenigen Windungen aufgewickelt werden.

Schritt

Die Leitung des Thermistors auf den dargestellten Steckplatz stecken.

Schritt

Die Leitung der Heizung an die dargestellten Klemmen anschließen. Die Polarität ist unwichtig. Ziehen Sie an den Leitungen und prüfen, ob die Leitungen fest in den Klemmen sitzen.

Schritt

Nehmen Sie die Leitung des Extruder-Motors zur Hand und führen diese durch die gleiche Öffnung.

Schritt

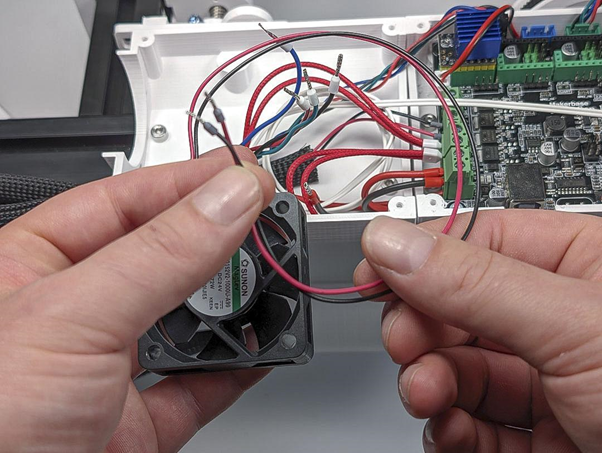

Nehmen Sie den zweiten Lüfter zur Hand und führen die Leitung durch die dargestellte Öffnung.

Schritt

Schritt

Am Schrittmotor-Treiber befinden sich kleine Dip-Schalter. Diese stellen den Motorstrom und die Schritte pro Umdrehung ein. Stellen Sie die Schalter so ein, wie abgebildet. Achten Sie darauf, die Schalter ganz nach oben oder ganz nach unten zu drücken. Es kann passieren, dass ein Schalter so aussieht, als wäre er in der oberen oder unteren Position, obwohl er noch nicht geschaltet hat. Daher alle Schalter mit Hilfe des Schraubendrehers in die richtige Position drücken. Die obere Position ist OFF, die untere Position ist ON. Benötigte Schalterstellung: Schalter1: OFF, Schalter2: OFF, Schalter3: ON, Schalter4: OFF, Schalter5: OFF, Schalter6: ON

Schritt

Die Markierten übrigen Leitungen zur seite drücken.

Schritt

Dann den Schrittmotor-Treiber einsetzen und wie dargestellt mit zwei Holzschrauben 2,5×12 befestigen.

Schritt

Ziehen Sie den Stecker heraus und drehen alle Klemmschrauben auf.

Schritt

Die vier Leitungen werden des Extruder-Motors werden nun in folgender Reihenfolge von links nach rechts angeschlossen:
blau, rot, schwarz, grün

Schritt

Die zwei letzen Leitungen werden in der dargestellten Reihenfolge von links nach rechts angeschlossen:
rot, schwarz
Unbedingt die Polarität beachten.

Schritt

Stecken Sie den Stecker wieder in den Treiber.

Schritt

Prüfen Sie erneut alle Leitungen. Die Farben der Leitungen müssen so wie dargestellt vorhanden sein.

Schritt

Nehmen Sie eine Dupont Leitung zur Hand. Wählen Sie das Ende mit dem Pin.

Schritt

Befestigen Sie die Leitung an der Klemme mit der Beschriftung “OPTO”.

Schritt

Das andere Ende der Leitung wird auf den dargestellten Steckplatz gesteckt.

Schritt

Befestigen Sie die zweite Leitung an der Klemme mit der Beschriftung “PUL”.

Schritt

Das andere Ende der Leitung wird auf den dargestellten Steckplatz gesteckt.

Schritt

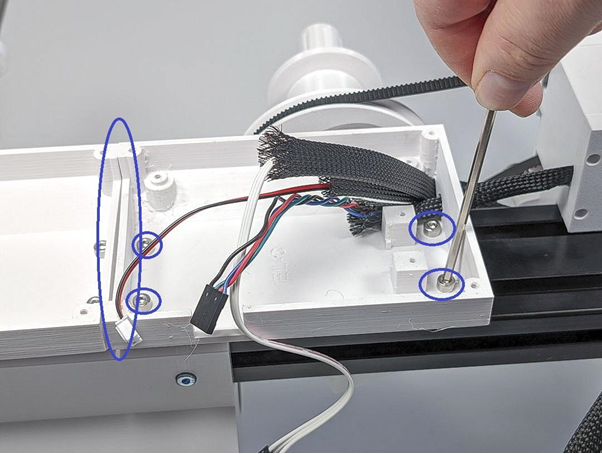

Positionieren Sie das Teil EL-D wie dargestellt. Drücken Sie die Leitungen des Displays mit dem Geflechtschlauch in Position.

Schritt

Das Teil EL-C wird mit vier Holzschrauben 3×25 befestigt. Achtung: Schrauben nur leicht anziehen.

Schritt

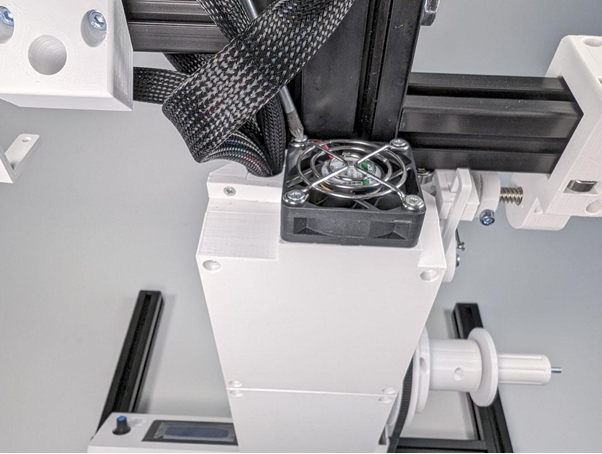

Positionieren Sie das Teil EL-B wie dargestellt und befestigen es mit vier Holzschrauben 3×25. Achtung: Schrauben nur leicht anziehen.

Schritt

Nehmen Sie den Stecker des Netzteils zur Hand.

Schritt

Stecken Sie den Stecker in die Buchse

Schritt

Setzen Sie eine Zylinderschraube M4x10 in das Teil EL-L ein und drehen eine Hammermutter auf das Gewinde.

Schritt

Das Teil wird wie dargestellt positioniert und befestigt. Dieses dient als Zugentlastung und verhindert ein unabsichtliches Herausziehen des Steckers.
