Hier stelle ich eine Möglichkeit vor, den Extruder selbst aufzubauen, ohne den ganzen originalen Bausatz kaufen zu müssen. Natürlich müssen Sie dazu in der Lage sein, sich die Bauteile selbst zu beschaffen. Die Spezialteile, welche man nicht so einfach selbst herstellen kann, biete ich dafür zum Kauf an. Aber Ziel ist es, einen günstigen Einstieg zu ermöglichen, wenn Sie Beispielsweise einen Großteil der Teile sowieso in der Werkstatt verfügbar haben. Die Bausätze von ARTME 3D waren zu Beginn unter einer open source Lizenz veröffentlicht und alle Pläne frei einsehbar und nutzbar. Doch das Projekt wurde leider von zu vielen Leuten kopiert und ohne die Lizenz zu beachten als eigene Entwicklung deklariert und verkauft. Ein paar Beispiele findet ihr hier.
Dennoch biete ich hier eine sehr umfangreiche Dokumentation frei an, die den Nachbau ermöglicht. Aber ausdrücklich nur für private Zwecke, eine kommerzielle Nutzung dieser Informationen ist verboten. Wenn Sie eine Gewerbliche/Kommerzielle Nutzung planen, kontaktieren Sie uns bitte für einen individuellen Lizenz-Vorschlag.
Haftungs- und Konformitätshinweis für Eigenbau:
Die von ARTME 3D® bereitgestellten Anleitungen, Zeichnungen, Stücklisten, Dateien und sonstigen technischen Informationen ermöglichen es, ein Gerät nach dem Vorbild des von ARTME 3D® entwickelten Produkts selbst aufzubauen.
Ein solcher Eigenbau ist ausdrücklich nicht mit einem von ARTME 3D® hergestellten bzw. als vollständigen Bausatz in Verkehr gebrachten Produkt gleichzusetzen.
Die für das Originalprodukt bzw. den vollständigen Bausatz bestehende CE-Konformität bezieht sich ausschließlich auf die von ARTME 3D® festgelegte und geprüfte Ausführung, einschließlich der hierfür vorgesehenen Bauteile, Materialien, Komponenten, Fertigungs- und Montagevorgaben.
Wer ein Gerät auf Grundlage der bereitgestellten Unterlagen selbst herstellt und dabei Bauteile selbst beschafft, alternative Komponenten verwendet, Änderungen vornimmt oder von der vorgesehenen Ausführung abweicht, stellt damit ein eigenständig hergestelltes Gerät her.
Der Eigenbauer ist für die von ihm hergestellte Maschine selbst verantwortlich. Er hat eigenständig zu prüfen und sicherzustellen, dass die für das konkrete Gerät geltenden gesetzlichen Anforderungen, Sicherheitsvorschriften, technischen Normen und Konformitätsanforderungen eingehalten werden.
Die CE-Kennzeichnung, Konformitätserklärung, Prüfungen oder sonstigen Nachweise des von ARTME 3D® angebotenen Originalprodukts bzw. vollständigen Bausatzes dürfen nicht ohne eigene Prüfung auf einen Eigenbau übertragen oder für diesen als Konformitätsnachweis verwendet werden.
Dies gilt auch dann, wenn der Eigenbau vollständig oder teilweise anhand der von ARTME 3D® bereitgestellten Anleitung erfolgt oder einzelne Originalteile von ARTME 3D® verwendet werden.
Insbesondere können selbst beschaffte, ersetzte oder abweichende Bauteile Einfluss auf die elektrische und mechanische Sicherheit, Temperaturbeständigkeit, Schutzfunktionen, elektromagnetische Verträglichkeit und andere für die Konformität relevante Eigenschaften des Geräts haben.
Der Eigenbauer trägt die Verantwortung für die korrekte Auswahl der Bauteile, die fachgerechte Montage, die elektrische Installation, die Prüfung und sichere Inbetriebnahme sowie – soweit gesetzlich erforderlich – die Durchführung des Konformitätsbewertungsverfahrens, die Erstellung der erforderlichen technischen Dokumentation und Konformitätserklärung sowie die ordnungsgemäße CE-Kennzeichnung.
Die Bereitstellung von Anleitungen, CAD-Dateien, Stücklisten oder einzelnen Bauteilen durch ARTME 3D® stellt keine Erklärung oder Garantie dar, dass ein daraus individuell aufgebautes Gerät den gesetzlichen Anforderungen entspricht oder die Konformität des ARTME 3D® Originalprodukts besitzt.
ARTME 3D® übernimmt keine Verantwortung für die Konformität oder Sicherheit eines individuell hergestellten Geräts, soweit dessen Aufbau, Bauteilauswahl, Montage, Änderungen, Prüfung oder Inbetriebnahme außerhalb des von ARTME 3D® als vollständiges Produkt bzw. vollständigen Bausatz festgelegten und geprüften Liefer- und Verantwortungsumfangs liegen.
Zwingende gesetzliche Haftungsansprüche bleiben unberührt.
1. Benötigtes Werkzeug
Um mit dem Aufbau des MK3.9 fortfahren zu können müssen Sie folgende Werkzeuge beschaffen und vorbereiten:
- Leere Filamentspule (Innendurchmesser 40 bis 60mm)
- Hammer oder besser Schraubstock
- Zollstock (mit Millimeteranzeige) oder Messschieber
- Schraubendreher Kreuzschlitz (Klein,PZ1) („small Phillips Screwdriver“)
- Schraubendreher Kreuzschlitz (mitttel)
- Schlitz-Schraubendreher 2,5mm
- Steckschlüssel Größe 13mm
- Steckschlüssel Größe 7mm
- Schraubenschlüssel Größe 17mm
- Sechskantschlüssel größe 1,5mm, 2mm, 2,5mm. 3mm, 4mm, 5mm
- Schere
- Cuttermesser
- Feuerzeug
- Abisolierzange
- Crimpzange für Aderendhülsen
- Seitenschneider
- Staubmaske ggf. bei der Verarbeitung von Keramikwolle
- Reinigungsalkohol und Papiertücher
- Permanentmarker ( Wasserfester Stift)
- Nitrilhandschuhe
2. Überblick und CAD Dateien
Im den folgenden Schritten wird der Lieferumfang des originalen Desktop Filament Extruders MK3.9 von ARTME 3D aufgelistet. Die Bauteile sind möglichst genau benannt, auf einem Foto abgebildet und mit der benötigten Stückzahl versehen. Damit können Sie planen, welche Teile Sie selbst beschaffen oder vorrätig haben. Bei jedem Packstück finden Sie links zu unserem Onlineshop, falls Sie doch einzelne Teile bei uns beziehen möchten. Hier finden Sie auch die CAD Dateien zum Kauf für private Zwecke (nicht kommerzielle Anwendungen). In den Dateien finden Sie alle Bauteile wie Metallteile, Rahmenteile und 3D Druckteile als STEP-Datei.
Die originale Lieferung hat folgenden Umfang. Der Inhalt der einzelnen Packstücke wird in den folgenden Schritten genauer aufgelistet:
Packstück 1 (gelieferter Karton): Aluminiumprofile, Beutel mit Werkzeug, PLA 0,5kg
Packstück 2: Schrauben (Auflistung siehe weiter unten)
Packstück 3: Kleinteile (Auflistung siehe unten)
Packstück 4: Nema23 Getriebemotor (Übersetzung15:1)
Packstück 5: 2x Nema 17 Schrittmotor und Schrittmotortreiber
Packstück 6: 2x Extruderschnecke, Extruder-Rohr, Heizelement, Motorhalterung, Rohr-Halterung und Düsen
Packstück 7: Lüfter und Leitungen
Packstück 8: Steuerboard (MKS Gen L V2.1) mit Schrittmotortreiber, LCD Display
Packstück 9: Netzteil und länderspezifisches Anschlusskabel
Packstück 10: Keramikfasermatte
3. Aluminiumprofile

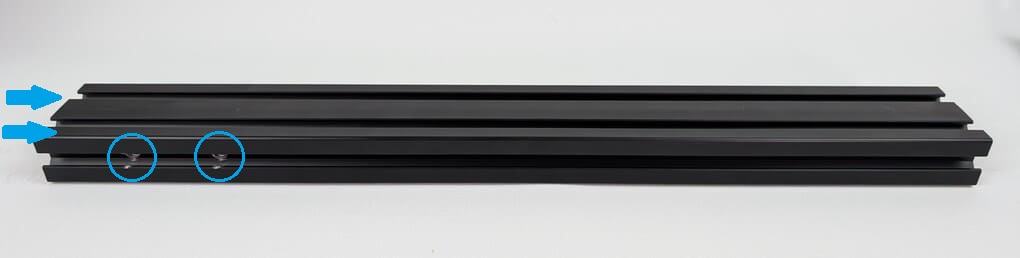

3.1 Ein Aluminiumprofil mit Kantenlänge 30x60mm (B Typ) und einer Länge von 500mm zuschneiden. Achtung, die Schnittkanten müssen absolut rechtwinklig sein, um die Funktion zu erfüllen. Auf der linken Seite werden zwei M8 Gewinde in die dafür vorgesehenen Mittstege geschnitten (blaue Pfeile). Es werden zwei 8mm Bohrungen mit dem Abstand von 46,5mm und 94mm zum linken Rand gebohrt (blaue kreise). Die Bohrung ist durchgängig.
3.2 Zwei Aluminiumprofile mit Kantenlänge 30x30mm (B Typ) und einer Länge von 340mm zuschneiden. Es wird eine 8mm Bohrungen genau mittig gebohrt (blaue kreise). Die Bohrung ist durchgängig.

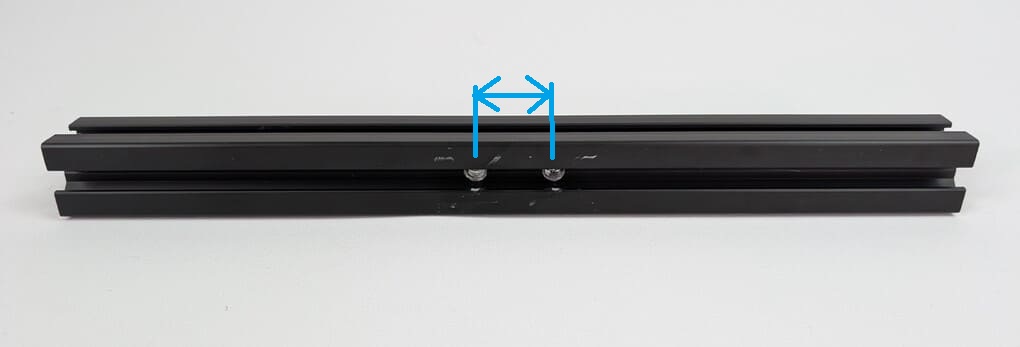

3.3 Ein Aluminiumprofil mit Kantenlänge 30x30mm (B Typ) und einer Länge von 340mm zuschneiden. Es werden zwei 8mm Bohrungen mit dem Abstand von 30mm auf der Mittelachse (blaue kreise). Die Bohrungen sind durchgängig.
4. Packstück 2 verstehen
Um sich mit den Schrauben zurecht zu finden, ist hier der Inhalt der nummerierten Beutel aus Packstück 2 aufgelistet. Die weitere Aufbauanleitung bezieht sich auf diese Nummerierung. Hier können Sie Packstück 2 fertig kaufen.
Beutel 1:
70x Holzschraube 2,5×12
25x Holzschraube 3×25
1x Holzschraube 4×60
Beutel 2:
9x Zylinderschraube M3x6
65x Zylinderschraube M4x10
4x Zylinderschraube M5x30
2x Zylinderschraube M6x60
Beutel 3:
2x Senkkopfschraube M8x30
4x Senkkopfschraube M5x16
1x Sechskantschraube M5x40
1x Sechskantschraube M8x60
1x Sechskantschraube M10x50
Beutel 4:
4x Unterlegscheibe M5
2x Unterlegscheibe M6
6x Unterlegscheibe M8
Beutel 5:
28x Hammermutter M4
1x Gewindemutter M10
2x Gewindemutter M5
1x Gewindemutter M8
2x Spannscheibe M4 aus Edelstahl
Beutel 6:
4x Holzschraube 8×50
2x Holzschraube 8×80
1x Zylinderschraube M4x5
1x Holzschraube 2,5×20
5. Packstück 3 verstehen
Um sich mit den Kleinteilen zurecht zu finden, ist hier der Inhalt der nummerierten Beutel aus Packstück 3 aufgelistet. Die weitere Aufbauanleitung bezieht sich auf diese Nummerierung. Hier können Sie Packstück 3 fertig kaufen.
Beutel 7:
6x Abdeckkappe 30×30
1x Passfeder 4x4x20
1x Zahnriemen GT2, 6x500mm
4x Gummifüße
1x Lüftergitter 50×50
1x Lüftergitter 60×60
Beutel 8:
2x Draht 0,6x170mm (glatt)
1x Kugellager 4x12x4 (leichtgängig)
Beutel 9:
1x Axiallager 47x20x11mm
24x Kugellager 4x13x5
2x Kugellager 10x26x8
Beutel 10:
1x gefederte Messingmutter 8×8
1x Zahnriemenrad GT2, 6mm, 20 Zähne
3x Bürstenleiste 20mm
1x Trapezgewindespindel 8x8x140mm
1x Extruder Vorschubrad 12mm, 40 Zähne
Beutel 11:
2x Druckfeder 6×0,5×35
1x Zugfeder 3×0,2×20
Beutel 12:
55cm Geflecht-Schlauch 6,4mm
120cm Geflecht-Schlauch 12mm
20cm Geflecht-Schlauch 19mm
Beutel 13:
1x Federstahlstift 1,8×40 mm
1x Schmelzefilter 32×100, Mesh50
1x Teflonband 500mm
1x Kabelbinder 95mm
6. Packstück 4 verstehen
1x Nema23 Schrittmotor mit Planetengetriebe 15:1. Hier können Sie den Motor fertig kaufen.
7. Packstück 5 verstehen
1x Nema 17 Schrittmotor (39mm lang. Anschlussleitung 420mm lang, mit XHP-4 Stecker)
1x Nema 17 Schrittmotor (39mm lang. Anschlussleitung 210mm lang, mit XHP-4 Stecker)
1x Schrittmotortreiber DM332T
Kauf im Onlineshop bald verfügbar.
8. Packstück 6 verstehen
1x Extruderschnecke hohe Kompression
1x Extruderschnecke niedrige Kompression
1x Extruder-Rohr
1x Rohrhalter 1
1x Rohrhalter 2
1x Motorhalter
1x Heizelement mit zwei 24V/40W Heizpatronen (eingepresst)
1x Düse mit M14x1 Gewinde
1x Düse mit M6 Gewinde und 1,7mm Bohrung
1x Düse mit M6 Gewinde und 1,5mm Bohrung
1x Düse mit M6 Gewinde und 1,0mm Bohrung
Hier können Sie Packstück 6 fertig kaufen.
9. Packstück 7 verstehen
1x Lüfter 50x50x15
1x Lüfter 60x60x20
1x RAdiallüfter 50×20
1x Optischer Endschalter (reprap)
1x Thermistor NTC100K (3mm Metalhülse)
1x Temperatursicherung 318°C
1x Hohlbuchse 5A
1x Wagoklemme 221-2411
2x Wagoklemme 221-413
1x Silikonleitung 1mm² 45cm lang mit Flachstecker aus Edelstahl
1x Silikonleitung 1mm² 15cm lang mit Flachstecker aus Edelstahl
3x Einzelader 1mm² in Farbe rot, 100mm lang
3x Einzelader 1mm² in Farbe schwarz, 100mm lang
1x Aderendhülse 2×0,5mm²
7x Aderendhülse 1mm²
4x Aderendhülse 0,14mm²
Hier können Sie Packstück 7 fertig kaufen.
10. Packstück 8 verstehen
1x MKS Gen L V2.1 mit zwei Schrittmotortreibern TMC2208 und 3 Jumper. (1x Jumper auf Steckplatz X- zwischen Ground und Signal, Jeweils 1x Jumper für Microstepping 1/2 Schritt auf M0 bei der X Achse und der E1 Achse)
1x LCD Display mit zwei Flachbandkabel
1x USB Kabel
Wie Sie die Firmware installieren ist hier erklärt.
Hier können Sie Packstück 8 fertig kaufen.
11. Packstück 9 verstehen
1x Netzteil 24V/5A mit Hohlbuchse 5,5×2,5mm
1x Länderspezifisches Netztkabel
12. Packstück 10 verstehen
1x Keramikwolle 25mm dick (130x220mm)
13. Fertig!
Wenn Sie alle Teile zusammen haben, können Sie mit der Aufbauanleitung fortfahren.
Die nötigen Drucker-Dateien für die Kunststoffteile finden Sie dort in Kapitel 01.
