10-Lüfter Aufbau MK2.5

Aufbauanleitung

10-Lüfter

Original Desktop Filament Extruder MK2.5 by ARTME 3D

Version 09.03.2024

Nutzungslizenz:

Die Aufbauanleitung des „Original-Desktop-Filament-Extruder MK2 von ARTME 3D“ wird unter einer CC BY-SA-Lizenz verwendet. Hier finden Sie die Details zur Nutzung.

Schritt 1/14


3D Druck: EL-H (Lüfterhalter 50mm), EL-I (Lüfterhalter 60mm)

Aus Packstück 1 entnehmen: 2x Zylinderschraube M4x10 (SC-05), 10x Holzschraube 3×25 (SC-02), 2x Lüftergitter 50mm (SP-21), 1x Lüftergitter 60mm (SP-22)

Aus Packstück 5 entnehmen: Lüfter 60mm (EL-14)

Schritt 2/14


Legen Sie das Bauteil Lüfter 60mm (EL-14) auf das Bauteil EL-I (Lüfterhalter 60mm). Ausrichtung siehe Bild. Achten Sie auf die Ausrichtung der Anschlussleitung.

Schritt 3/14


Legen Sie das Bauteil Lüftergitter 60mm (SP-22) auf den Lüfter und schrauben 4 Holzschrauben 3×25 in die vier entsprechenden Bohrungen.

Schritt 4/14


Stecken Sie eine Zylinderschraube M4x10 in die dargestellte Bohrung. Halten Sie die Schraube mit dem Innensechskantschlüssel Größe 3 fest. Schrauben Sie dann die Schraube in das Gewinde des bereits installierten Nutensteins am Aluprofil der Extruder-Einheit. Benutzen Sie den linken Nutenstein.

Schritt 5/14


Schieben Sie den Lüfter nach oben und drehen dann die Schraube leicht fest.

Schritt 6/14


Führen Sie die Anschlussleitungen des Lüfters durch die Öffnung am Spulenhalter.

Schritt 7/14


Führen Sie die Leitung durch die Öffnung am Elektronik-Gehäuse.

Schritt 8/14

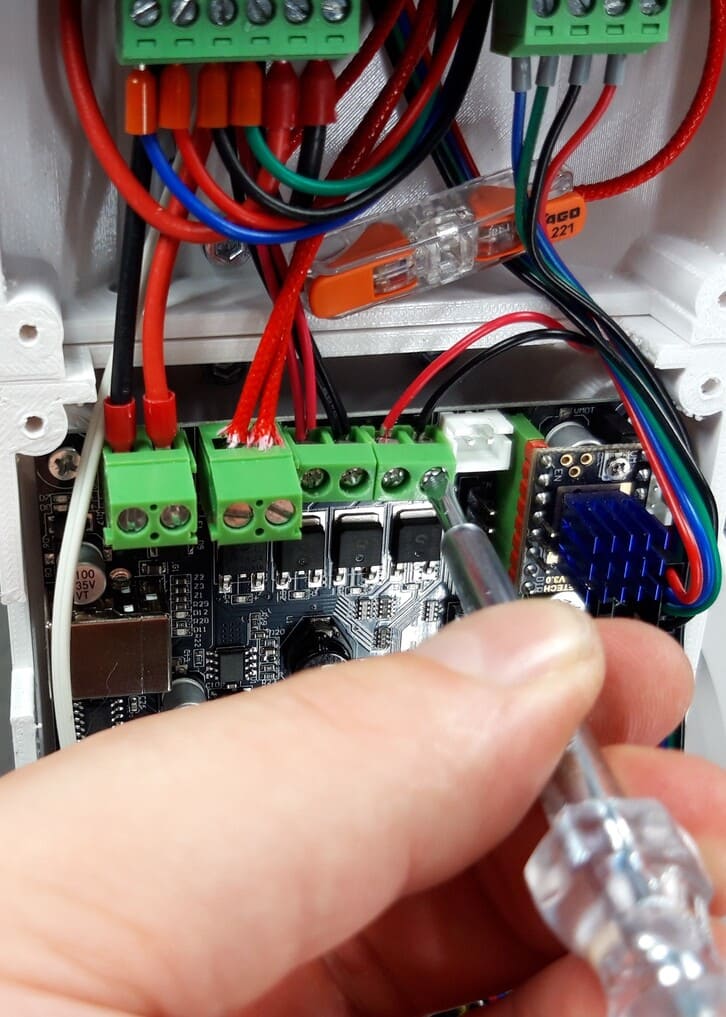

Schließen Sie die Leitungen an der dargestellten Klemme am MKS Board an. Die rote leitung links. Die schwarze Leitung rechts.

Schritt 9/14


Nehmen Sie einen der beiden bereits installierten Lüfter zur Hand.

Schritt 10/14


Drehen Sie den Lüfter so, dass der Aufkleber mit den technischen Daten noch oben gerichtet ist. Legen Sie ihn dann auf das obere Elektronik-Gehäuse.

Schritt 11/14


Legen Sie das Bauteil Lüftergitter 50mm (SP-21) auf den Lüfter und schrauben zwei Holzschrauben 3×25 in die hinteren Löcher.

Schritt 12/14

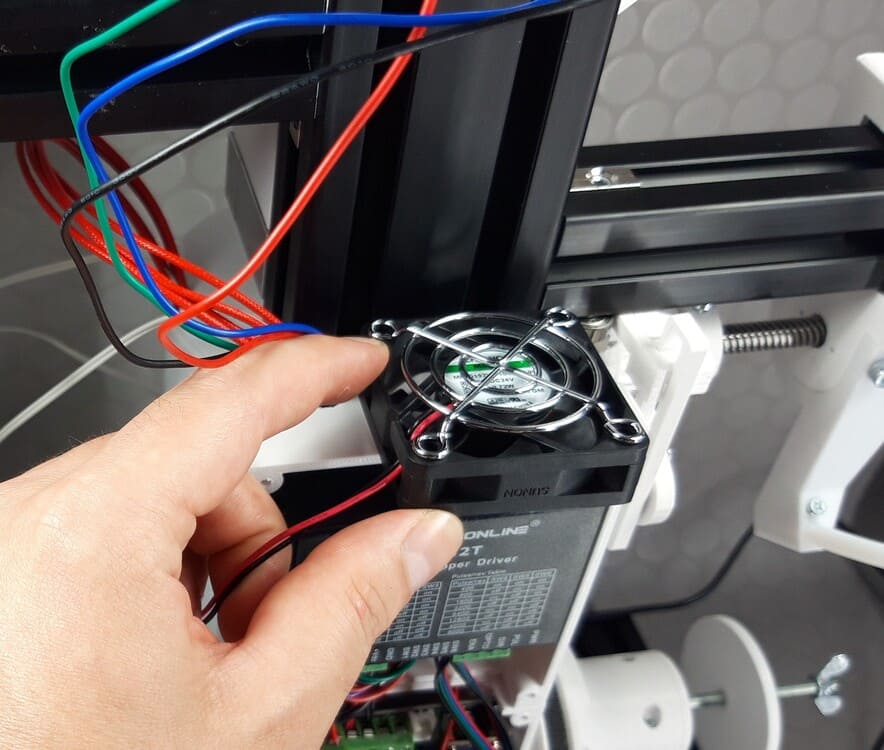

Nehmen Sie den zweiten bereits installierten Lüfter zur Hand. Positionieren Sie den Lüfter am Bauteil EL-H (Lüfterhalter 50mm) wie dargestellt. Achten Sie wieder auf die Position des Anschlussleitung am Lüfter.

Schritt 13/14

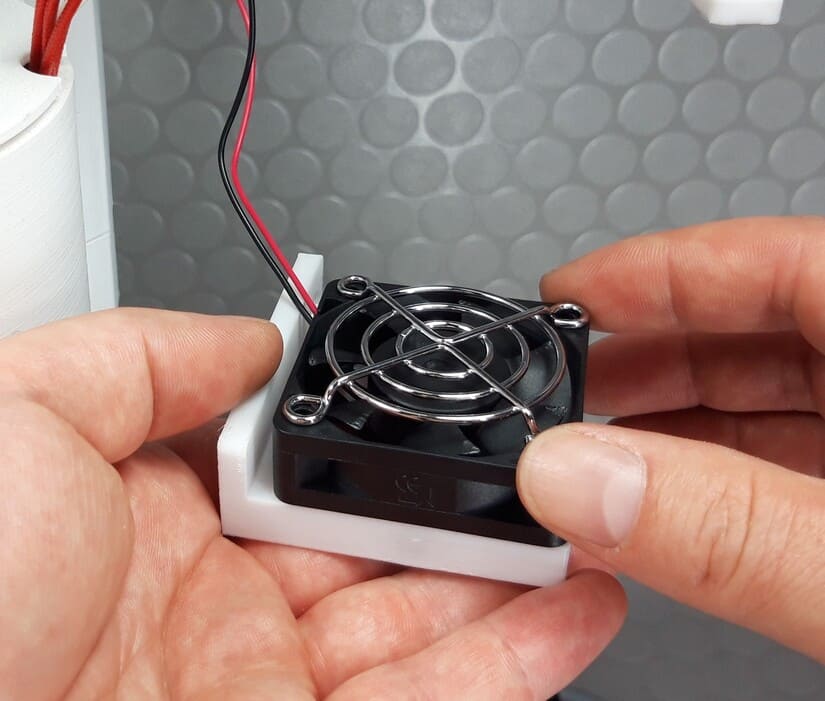

Legen Sie das Bauteil Lüftergitter 50mm (SP-21) auf den Lüfter und schrauben vier Holzschrauben 3×25 in die entsprechenden Löcher.

Schritt 14/14

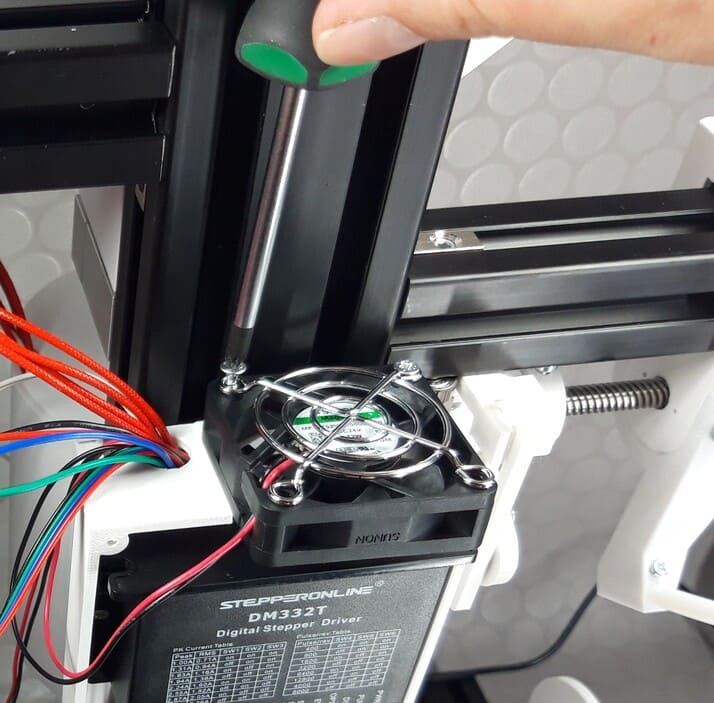

Stecken Sie eine Zylinderschraube M4x10 in die dargestellte Bohrung. Schrauben Sie damit den Lüfterhalter an den bereits installierte Nutenstein. Der Lüfter ist leicht nach unten geneigt, siehe Bild.

Geschafft:


Fahren Sie nun mit Aufbauanleitung “11-Sensor Aufbau MK2.5” fort.
