Technische Daten MK2.5

Technische Daten:

  • Spannungsversorgung: Das Netzteil ist aus rechtlichen und technischen Gründen NICHT im Lieferumfang enthalten. Bitte verwenden Sie ein geschlossenes Tischnetzteil (wie man es von Laptops kennt). Das Netzteil muss 24Vdc Ausgangspannung haben. Der Ausgangsstrom muss mindestens 6 Ampere betragen. Oder anders ausgedrückt eine Leistung von mindestens 144 Watt haben. Es kann vorkommen, dass in Ländern mit einer Netzspannung von 100 bis 120 Volt das Netzteil nicht die volle Leistung bringt. Daher empfehle ich bei 100 bis 120V Netztspannung ein hochwertiges Netzteil zu verwenden oder ein stärkeres Netzteil (Mehr als 6 Ampere Ausgangsstrom) zu verwenden. Wenn Sie die installation von einem Fachmann erledigen lassen, können Sie auch offene Schaltnetzteile verwenden, wie man sie von gängigen 3D Druckern kennt. Hierbei kommt man allerdings bei der Installation mit Bauteilen in kontakt, die an Netzspannung angeschlossen sind. Daher herrscht Lebensgefahr. Lassen Sie diese Art von Netzteil ausschließlich von einem Fachmann installieren.
  • Leistungsaufnahme: 140 Watt beim aufheizen. 70 bis 120 Watt im Betrieb.
  • Maße: 460mm breit, 647mm hoch, 306mm tief
  • Maximale Extrudertemperatur: 260°C
  • Maximale Drehzahl: 25 RPM
  • Maximale Spulengröße: 2kg Spulen mit einem Durchmesser von 300mm und einer Breite von 100mm.
  • Genauigkeit des Filament-Durchmessers: +/- 0.05mm bei der Verwendung von Granulat/Pellets. +/- 0.07mm bei der Verwendung von geschreddertem 3D Druckabfall.
  • Maximale Extrusionsleistung ohne Filamentkalibrierung, ohne Schmelzefilter und mit 3mm Düse:: 400 Gramm pro Stunde (getestet mit PLA)
  • Normale Extrusionsleitung mit Filamentkalibrierung, schmelzefilter und 1.7mm Düse: 150 bis 300 Gramm pro Stunde (0,15 bis 0,35 kg/h), je nach Material. (Durch das Filtern, Kühlen, Kalibrieren und Aufwickeln wird die die maximale Extrusionsleistung etwas kleiner).
  • Maximale Systemgeschwindigkeit (Filament maßhaltig produzieren und aufwickeln): 0,7m bis 1,6m pro Minute. Erfahrungsgemäß dauert es im Durchschnitt ca. 4 bis 7 Stunden um ca.1kg Filament mit 1,75mm Durchmesser zu produzieren.

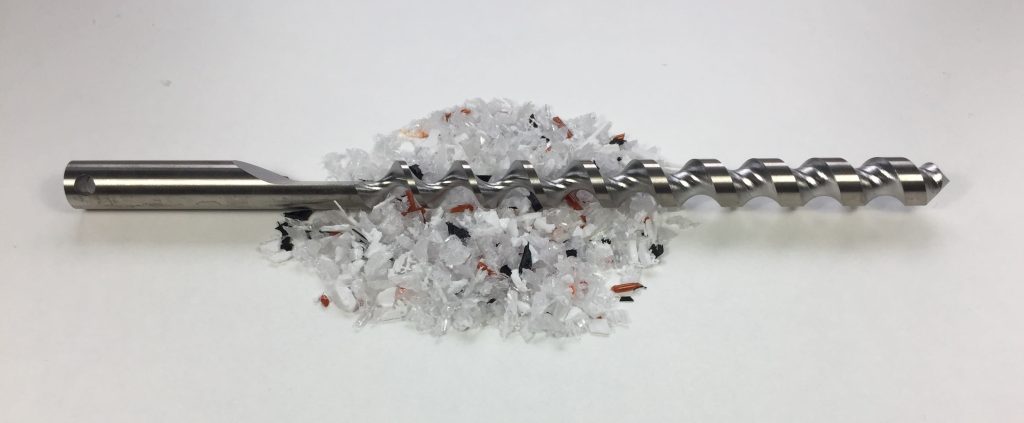

  • 3 Zonen Extruderschnecken aus Edelstahl mit 12mm Durchmesser. Kompressionsverhältnis 3:1 oder 2:1. L/D ratio: 10:1.
  • Getestete Materialien: PLA, ABS, PETG, TPE, PP
  • Getriebeübersetzung Antriebsmotor: 15,8 : 1 (3D gedrucktes Getriebe mit zwei Stufen: Stufe 1 besteht aus Zahnriemenübersetzung von 3,3 : 1. Stufe 2 besteht aus einem exzentrischem Zykloidgetriebe mit einer Übersetzung von 5 : 1.
